محولات BBUA-MB متعددة الحزم وبالمصفوفة الطورية تحت الماء

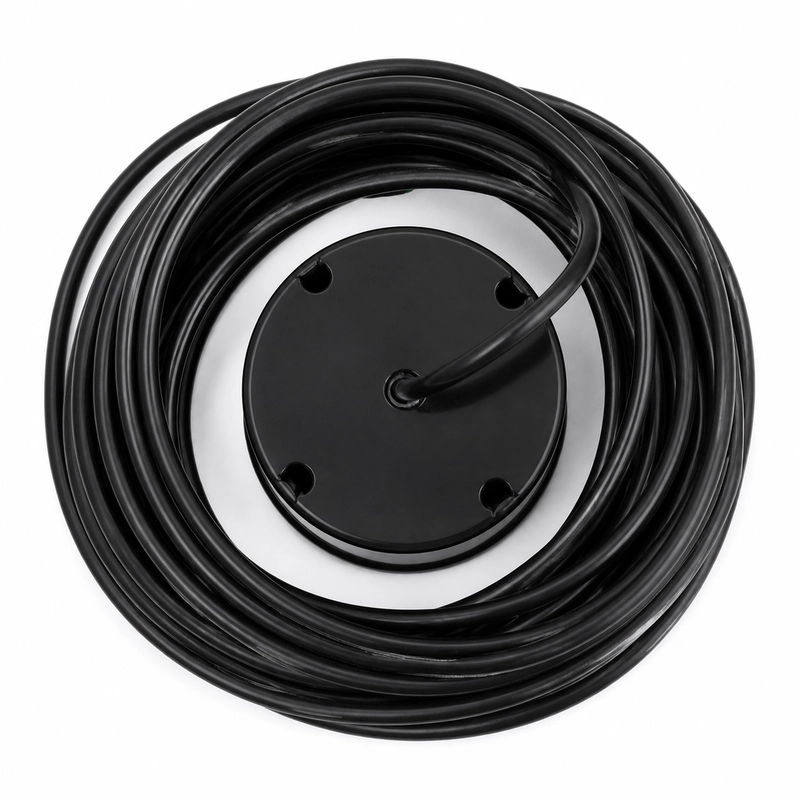

محول BBUA-MB متعدد الحزم وبالمصفوفة الطورية تحت الماء مع أسلاك مصفوفة متعددة القنوات

محولات مصفوفة للمسح متعدد الحزم والتصوير

تغطي سلسلة BBUA-MB ترددات مركزية من 90 إلى 500 kHz لقياس الأعماق متعدد الحزم ورسم خرائط التضاريس تحت الماء وأنظمة الصوتيات المائية بالمصفوفة الطورية وتصوير الأهداف تحت الماء. ولكل تردد تهيئته الصوتية والكهربائية الخاصة، ولذلك تظل القيم أدناه مجمعة حسب التردد.

تهيئات التردد والتشغيل

التردد المركزي درجة حرارة التشغيل تصنيف الضغط درجة الحماية
90 kHz ±5% -40 إلى +80°C ≤0.3 MPa IP68
150 kHz ±5% -40 إلى +80°C ≤1 MPa IP68
200 kHz ±5% -40 إلى +80°C ≤1 MPa IP68
300 kHz ±5% -40 إلى +80°C ≤1 MPa IP68
400 kHz ±5% -40 إلى +80°C ≤1 MPa IP68
500 kHz ±5% -40 إلى +80°C ≤1 MPa IP68

التهيئات الكهربائية المؤكدة

التردد المركزي الحد الأدنى للمعاوقة السعة عند 1 kHz جهد الذروة
90 kHz 6,500 Ω ±20% 1,500 pF ±20% <2,100 Vpp
150 kHz 8,500 Ω ±20% لكل عنصر 100 pF ±20% لكل عنصر <1,950 Vpp
300 kHz 150 Ω ±20% 2,800 pF ±20% <950 Vpp
400 kHz 60 Ω ±20% 6,000 pF ±20% <750 Vpp
500 kHz 250 Ω ±20% 1,800 pF ±20% <750 Vpp

البيانات الصوتية المؤكدة

التردد المركزي الشعاع أو المدى
90 kHz عرض حزمة نصف القدرة 57.8° ±10%؛ مدى مرجعي من 0.5 إلى 30 m
150 kHz زاوية شعاع نصف القدرة 8.6° ±10%
200 kHz مدى مرجعي من 0.6 إلى 120 m

مواد الهيكل الموثقة لتهيئة 90 kHz هي ABS وPI.

التطبيقات الموثقة

  • قياس الأعماق متعدد الحزم
  • رسم خرائط التضاريس وقاع البحر تحت الماء
  • أنظمة الصوتيات المائية بالمصفوفة الطورية
  • تصوير الأهداف تحت الماء
