Was ist ein Ultraschallwasserzähler?
Ein Ultraschallwasserzähler misst den Wasserstrom mit Ultraschallsignalen, ohne mechanisch bewegte Teile im Messkanal. Statt Flügelrad, Kolben oder Turbine wird die Laufzeitdifferenz zwischen Signalen berechnet, die mit und gegen die Strömung laufen. Bei der Laufzeitmessung bewegt sich das Signal stromabwärts etwas schneller; daraus berechnet der Zähler Durchfluss und aufsummiertes Volumen.
Ohne bewegte Teile eignet sich die Technik für Smart Metering, Fernauslesung, Kleinstdurchfluss, Leckageerkennung und langfristige Verbrauchsverwaltung. Eine Technologiegegenüberstellung finden Sie in unserem Vergleich Ultraschall- und mechanischer Wasserzähler. Deep Minds bietet den intelligenten BBUWM-S als Referenz für private, gewerbliche, kommunale und industrielle Projekte.
Warum Ultraschallwasserzähler im Smart Metering eingesetzt werden
Intelligente Zählerprojekte brauchen neben der Volumenmessung Fernauslesung, Ereignisalarme, Kleinstdurchfluss, Kommunikation und Plattformanbindung. Typische Funktionen sind:
- Fernauslesung ohne manuelle Vor-Ort-Termine.
- Automatische Datenübertragung an Versorger- oder Gebäudeverwaltung.
- Messung kleiner Durchflüsse zur Verbrauchs- und Leckageüberwachung.
- Rückflusserkennung und Alarm bei ungewöhnlichem Verbrauch.
- Erkennung von Leckage, Rohrbruch, Ablagerung oder Batteriestörung.
- Ventilsteuerung für Prepaid-Management oder Fernabschaltung.
- NB-IoT, CAT.1, RS485, M-BUS, GPRS, Impuls oder 4–20-mA-Ausgang.
- IP68 für feuchte, unterirdische oder Außeninstallationen.
In Wohn- und Gewerbeobjekten sinken dadurch Ablesekosten und Abrechnungsfehler. Kommunale und industrielle Netze erhalten Unterstützung für Teilgebiete, Wasserverlust und langfristige Verbrauchsanalyse.

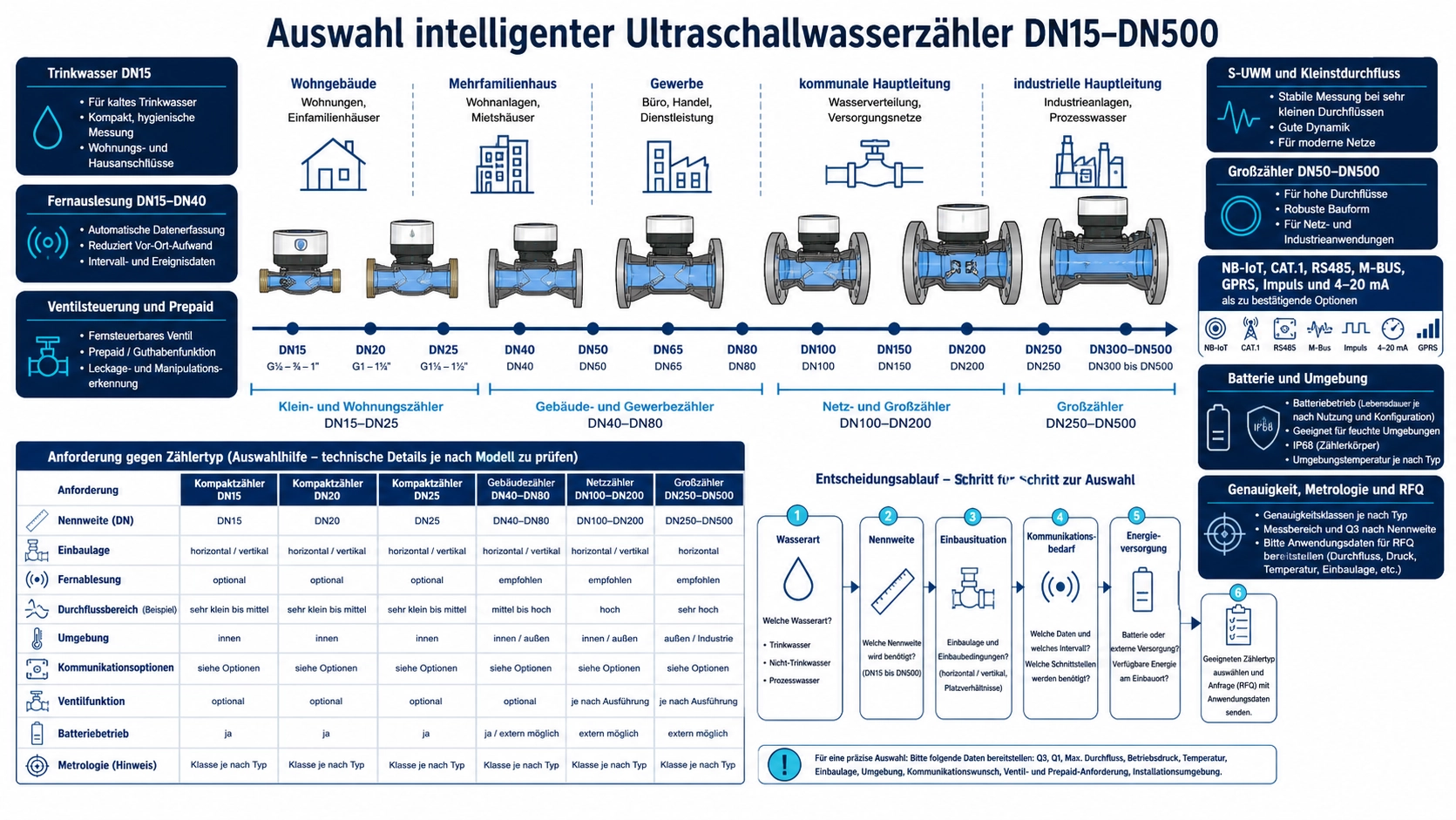

Auswahlübersicht DN15 bis DN500
Beginnen Sie mit Nennweite und Projektart und bestätigen Sie zusätzlich Durchflussbereich, Kommunikation, Genauigkeit, Ventil, Batterie und Umgebung.
| Typ | Nennweite | Geeignet für | Kommunikation | Auswahlhinweis |
|---|---|---|---|---|
| Ultraschallzähler für Trinkwasser | DN15 | Trinkwasser und kompakte Wohnmessung | NB-IoT / CAT.1 | Kleine Leitung und Fernauslesung |
| Smart Meter mit Fernauslesung | DN15, DN20, DN25, DN32, DN40 | Wohnungen, Gebäude und kommunale Netze | NB-IoT, CAT.1, RS485, M-BUS | Für große Smart-Metering-Rollouts |
| Zähler mit Ventilsteuerung | DN15, DN20, DN25 | Prepaid, Abschaltung und Leckagekontrolle | NB-IoT, CAT.1, RS485, M-BUS | Integriertes Fernventil |
| S-UWM | DN15, DN20, DN25 | Kleinstdurchfluss und lange Batterielebensdauer | Fernausleseoptionen | Feine Verbrauchsmessung |
| V-UWM | Modellabhängig | Prepaid, Fernsteuerung, Leckage und Rohrbruch | Fernauslesung und Steuerung | Integriertes Ventil |
| Großwasserzähler | DN50 bis DN500 | Kommunale Versorgung, Industrie und Netzüberwachung | RS485, M-BUS, NB-IoT, CAT.1, Impuls, 4–20 mA, GPRS | Flanschanschluss für Hauptleitungen |
DN15-Ultraschallwasserzähler für Trinkwasser
DN15 wird häufig für kleine Trinkwasserleitungen und Wohngebäude gewählt, wenn kompakte Montage, stabiler Kleinstdurchfluss und Fernauslesung erforderlich sind. Der DN15-Trinkwasserzähler nutzt Laufzeitmessung und unterstützt NB-IoT oder CAT.1. Prüfen Sie Genauigkeitsklasse, Einbaurichtung, IP-Schutz, Batterie und Plattform. Bei kleinen Nennweiten ist der Anlaufdurchfluss entscheidend, damit geringe Entnahmen und Leckagen nicht verloren gehen.
DN15–DN40 für intelligente Fernauslesung
DN15 bis DN40 werden in Wohnanlagen, Wohnungen, Gewerbeobjekten und kommunalen Netzen eingesetzt. Der Wohnwasserzähler mit Fernauslesung deckt DN15, DN20, DN25, DN32 und DN40 mit NB-IoT, CAT.1, RS485 oder M-BUS ab. Er passt zu automatischer Meldung, bidirektionaler Messung, Ereignisalarmen, geringem Verbrauch und Plattformintegration sowie zur Umrüstung mechanischer Zähler.
Ventilgesteuerte Zähler für Prepaid und Fernabschaltung
Eine Ventilsteuerung wird für Prepaid, Fernabschaltung, Notsteuerung oder kontobasiertes Wassermanagement benötigt. Der BBUWM-V DN15–DN25 ermöglicht das Öffnen und Schließen aus der Ferne. Der V-UWM ist für integrierte Ventilsteuerung, Leckage- und Rohrbruchalarm und übermäßigen Verbrauch ausgelegt.
S-UWM für Kleinstdurchfluss
Der S-UWM ist in DN15, DN20 und DN25 erhältlich. Er eignet sich für niedrigen Anlaufdurchfluss, IP68 und lange Batterielebensdauer. Bestätigen Sie Nennweite, Messbereichsverhältnis, Kommunikation, Einbaurichtung, Meldeintervall und erwartete Nutzungsdauer.
Großzähler DN50–DN500
Große Ultraschallwasserzähler dienen kommunaler Versorgung, Industrie, Netzüberwachung und Teilgebieten. Der DN50–DN500-Zähler ist für DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400 und DN500 verfügbar, mit RS485 Modbus, M-BUS, NB-IoT, CAT.1, Impuls, 4–20 mA oder GPRS. Zu prüfen sind Durchfluss, Druck, Flansche, gerade Rohrstrecken, Ausgang und lokale Metrologie.
Kommunikationsoptionen
NB-IoT und CAT.1
Diese Mobilfunkoptionen eignen sich für verteilte Zähler in Wohnanlagen, kommunalen Netzen und unterirdischen Einbauten. Entscheidend sind Netzabdeckung, Meldeintervall, Energiebedarf und Plattform.
RS485 / Modbus und M-BUS
RS485/Modbus ist in Industrie, Pumpenräumen, Schaltschränken, SPS und SCADA üblich. M-BUS wird für geplante, kabelgebundene Sammelauslesung in Gebäuden und Versorgungsnetzen verwendet.
Impuls, 4–20 mA und GPRS
Diese Schnittstellen eignen sich für industrielle Überwachung, Datenlogger, Bestandssysteme und große Zähler mit analoger oder zellularer Übertragung.
Wichtige Auswahlfaktoren
Nennweite, Durchfluss und Messbereich
Die Nennweite muss zur Leitung passen; zusätzlich müssen Mindest-, Normal- und Spitzendurchfluss abgedeckt sein. Bestätigen Sie Q3, Q4, Messbereichsverhältnis, Druckverlust und Genauigkeitsklasse.
Anwendung und Genauigkeit
Wohnobjekte verlangen meist niedrigen Verbrauch, Fernauslesung und Kleinstdurchfluss. Gebäude nutzen häufig RS485 oder M-BUS; kommunale Projekte benötigen IP68, Alarme, Plattform und lange Betriebszeit. Genauigkeitsklasse und R-Verhältnis sind für jedes Modell, jede Nennweite und Einbaulage separat zu prüfen.
Batterie, Umgebung und Ventil
Die Batterielebensdauer hängt von Kommunikationsart, Meldung, Abtastung, Temperatur, Kapazität und Konfiguration ab. Für Außen- oder Unterflurmontage sind IP-Schutz, Dichtung, Stecker, Temperatur und Korrosion zu bestätigen. Bei Prepaid, Leckage, Rohrbruch, Rückfluss, Manipulation oder Fernabschaltung müssen Alarm- und Ventillogik festgelegt werden.
Typische Anwendungen
- Wohngebäude: DN15–DN25, Funkablesung und niedriger Verbrauch.
- Wohnanlagen: DN15–DN40, Abrechnung, Alarme und optionales Ventil.
- Gewerbegebäude: DN25–DN40 oder größer mit RS485/M-BUS.
- Kommunale Netze: Haushaltszähler sowie DN50–DN500 für Teilgebiete und Hauptleitungen.
- Industrie: große Nennweite, Flansch, hoher Durchfluss und Steuerintegration.
- Prepaid und Leckage: Ventil, Ereignisse und Plattformkommunikation.
Das passende Modell auswählen
| Anforderung | Empfohlener Ausgangstyp |
|---|---|
| Direkte Trinkwassermessung | DN15-Trinkwasserzähler |
| Fernauslesung im Wohnbereich | Smart Meter DN15–DN40 |
| Prepaid-Wasser | Ventilgesteuerter Zähler oder V-UWM |
| Kleinstdurchfluss im Wohnbereich | S-UWM |
| Große kommunale Leitung | Geflanschter DN50–DN500-Zähler |
| Plattformintegration | NB-IoT, CAT.1, RS485, M-BUS, GPRS, Impuls oder 4–20 mA nach Projekt |
| Unterirdische oder feuchte Montage | IP68-Modell mit geeigneter Dichtung und Steckerschutz |
Genauigkeit, Normen und Konformität
Wasserzähler sind Messgeräte. Prüfen Sie vor dem Kauf lokale metrologische Vorgaben, Zulassung, Montage- und Genauigkeitsanforderungen, Temperatur- und Druckklasse sowie Protokoll. OIML stellt Informationen zur gesetzlichen Metrologie bereit, ISO Informationen zu internationalen Normen. Die Konformität muss immer für konkretes Modell, Größe, Markt und Projekt bestätigt werden.
Angaben für eine Anfrage
| Information | Beispiele |
|---|---|
| Anwendung | Wohnung, Gewerbe, Kommune, Industrie, Prepaid oder Trinkwasser |
| Nennweite und Anschluss | DN15–DN500, Gewinde oder Flansch, Werkstoff, Lage und Einbauraum |
| Durchfluss und Genauigkeit | Minimum, normal, Spitze, Q3/Q4, Klasse 1/2, R160–R500 |
| Kommunikation | NB-IoT, CAT.1, RS485, M-BUS, GPRS, Impuls oder 4–20 mA |
| Ventil und Alarme | Abschaltung, Prepaid, Leckage, Rohrbruch, Rückfluss, Batterie oder Manipulation |
| Umgebung und Energie | Innen, Außen, Unterflur, Überflutung, Temperatur, IP und Batterie |
| Plattform und Menge | Protokoll, API, Gateway, Muster, Pilot, Ausschreibung oder Rollout |
FAQ
Welche Nennweite soll gewählt werden?
Die Größe muss zu Leitung und Durchfluss passen. DN15 wird meist für Trinkwasser und Wohnungen verwendet, DN15–DN40 für Wohn-, Gewerbe- und Fernauslesung und DN50–DN500 für große kommunale und industrielle Leitungen.
Welche Kommunikation ist am besten?
NB-IoT und CAT.1 eignen sich für verteilte Funkablesung. RS485 und M-BUS passen zu kabelgebundenen Netzen, Gebäuden und Industrie. GPRS, Impuls und 4–20 mA hängen von Bestandssystem und Plattform ab.
Wann wird ein Ventil benötigt?
Bei Prepaid, Fernöffnung und -schließung, Kontosteuerung, Leckagereaktion, Rohrbruchschutz oder Notabschaltung.
Können Ultraschallwasserzähler Leckagen erkennen?
Einige Modelle unterstützen Leckage, Rohrbruch, Rückfluss, ungewöhnlichen Verbrauch, Ablagerung oder Batteriewarnung. Die Funktionen hängen von Modell, Kommunikation und Plattform ab.
Fazit
Die Auswahl eines intelligenten Ultraschallwasserzählers erfordert mehr als die Nennweite. Anwendung, Durchfluss, Kommunikation, Ventil, Genauigkeit, Umgebung, Batterie und Plattform müssen zusammenpassen. Deep Minds bietet Lösungen von DN15 bis DN500 für Fernauslesung, Ventilsteuerung, Leckage, große Leitungen und digitale Integration. Kontaktieren Sie Deep Minds für den passenden Zähler in Ihrem privaten, gewerblichen, kommunalen oder industriellen Wasserprojekt.
