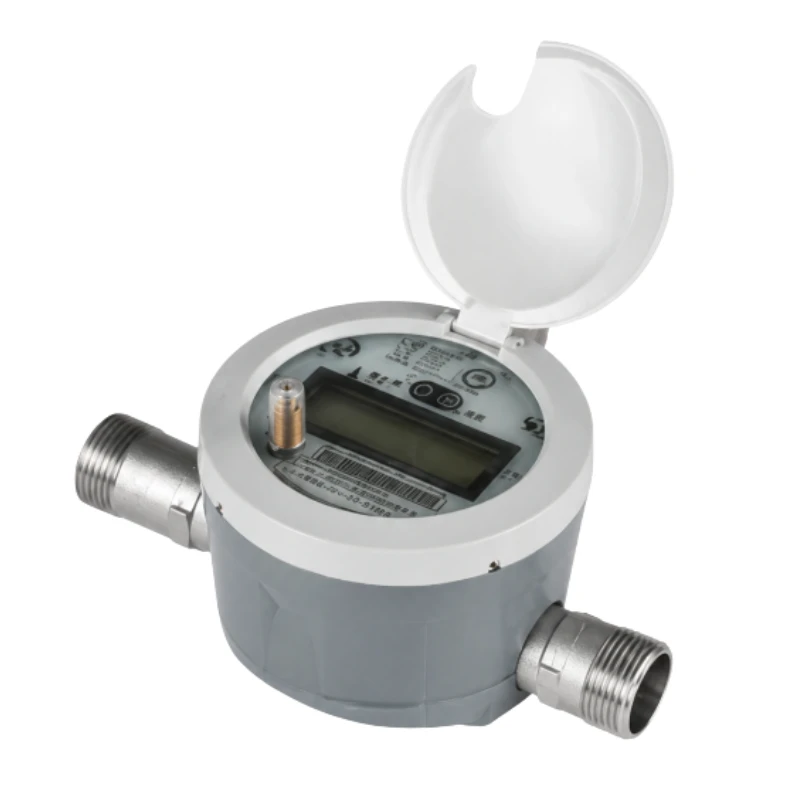

BBUWM-D Ultraschall-Trinkwasserzähler DN15

BBUWM-D DN15 Ultraschall-Trinkwasserzähler

Produktübersicht

BBUWM-D verwendet die Ultraschall-Laufzeitmessung zur Messung, Anzeige und Fernverwaltung des Wasserverbrauchs in DN15-Trinkwasserleitungen. Es unterstützt NB-IoT/CAT.1-Kommunikation, bidirektionale Messung, stromsparenden Betrieb und Schutzart IP68.

Hauptmerkmale

  • DN15-Trinkwasserzählung
  • Ultraschall-Laufzeitmessung
  • Fernkommunikation über NB-IoT/CAT.1
  • Messung von Vorwärts- und Rückfluss
  • Genauigkeitsklasse 1
  • Schutzart IP68
  • Horizontale oder vertikale Installation
  • Optionale Alarme für Leckage, Rohrbruch und Verkalkung

Technische Daten

Parameter Spezifikation
Nennweite DN15
Auflösung des Gesamtvolumens 0.001 m³
Auflösung des aktuellen Durchflusses 0.001 m³/h
Statischer Betriebsstrom ≤20 μA
Batterielebensdauer >6 Jahre
Anzeige 8-stelliges LCD
Temperaturklasse T30
Druckklasse MAP16
Druckverlustklasse Δp40
Schutzart IP68
Genauigkeitsklasse Klasse 1
Elektromagnetische Umgebung E2
Umweltbeanspruchungsklasse Klasse B, Klasse C
Installation Horizontal oder vertikal
Empfindlichkeit des Durchflussprofils U5/D3 oder U0/D0
Rückfluss Unterstützt
Kommunikation NB-IoT/CAT.1

Durchflusskonfiguration

Nennweite Dauerdurchfluss Q3 Überlastdurchfluss Q4 Übergangsdurchfluss Q2 Mindestdurchfluss Q1 Verfügbare R-Werte
DN15 2.5 m³/h 1.25 × Q3 1.6 × Q1 Q3/R 125, 160, 200, 250, 315, 400, 500

Maximal zulässiger Fehler

  • Von Q1 bis unter Q2: ±5 %
  • Von Q2 bis Q4: ±2 %

Abmessungen und Anschlüsse

Parameter Wert
Länge L 165 mm
Breite W 98 mm
Höhe H 84 mm
Gewicht 1 kg
Messkörper-Gewinde G3/4B
Länge des Messkörper-Gewindes 12 mm
Länge der Verschraubung 43 mm
Gewinde der Verschraubung R1/2
Länge des Verschraubungsgewindes 15 mm

Anwendbare Normen

  • GB/T 778-2018
  • JG/T 162-2009
  • EN 13757 Wireless M-Bus
