产品概述

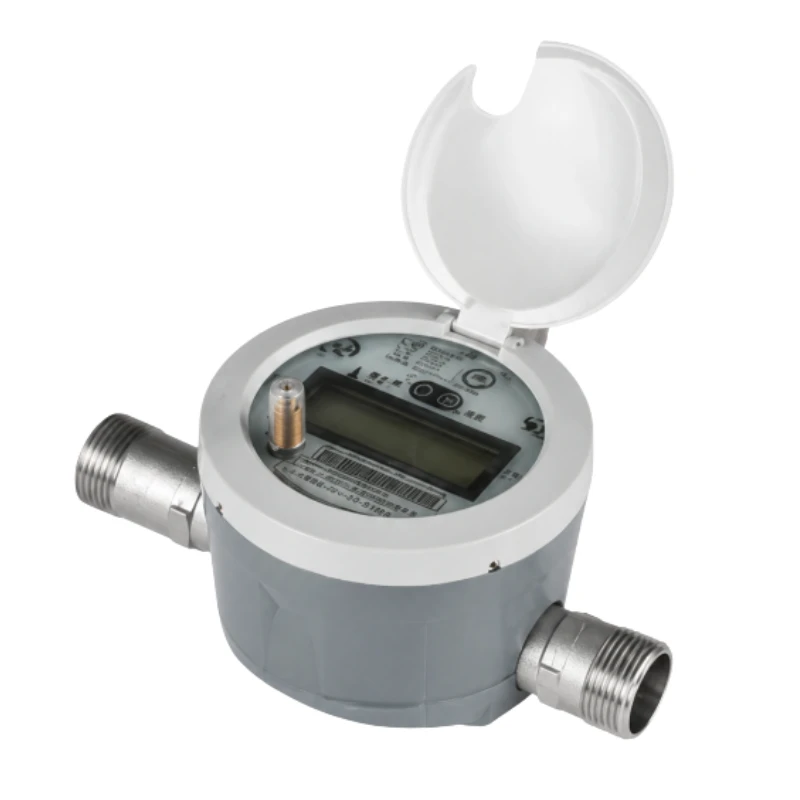

BBUWM-D 采用时差法超声波测量原理，用于 DN15 直饮水管路的用水量测量、显示和远程管理。产品支持 NB-IoT/CAT.1 通信，具有 IP68 防护、双向计量和低功耗运行能力。
产品特点
- DN15 直饮水计量
- 时差法超声波测量
- NB-IoT/CAT.1 远程通信
- 支持正向和反向流量
- 1 级准确度
- IP68 防护
- 水平或垂直安装
- 可配置滴漏、爆管和结垢识别报警
技术参数
| 参数 | 指标 |
|---|---|
| 公称口径 | DN15 |
| 累积体积分辨力 | 0.001 m³ |
| 当前流量分辨力 | 0.001 m³/h |
| 静态工作电流 | ≤20 µA |
| 电池使用寿命 | >6 年 |
| 显示屏 | 8 位液晶显示 |
| 温度等级 | T30 |
| 压力等级 | MAP16 |
| 压力损失等级 | Δp40 |
| 防护等级 | IP68 |
| 准确度等级 | 1 级 |
| 电磁环境等级 | E2 |
| 环境严酷度等级 | B 级、C 级 |
| 安装方式 | 水平或垂直 |
| 流场敏感度等级 | U5/D3 或 U0/D0 |
| 反向流 | 支持 |
| 通信 | NB-IoT/CAT.1 |
流量配置
| 公称口径 | 常用流量 Q3 | 过载流量 Q4 | 分界流量 Q2 | 最小流量 Q1 | 可选量程比 R |
|---|---|---|---|---|---|
| DN15 | 2.5 m³/h | 1.25 × Q3 | 1.6 × Q1 | Q3/R | 125、160、200、250、315、400、500 |
最大允许误差
- Q1 至不包括 Q2：±5%
- Q2 至 Q4：±2%
尺寸与接口
| 参数 | 数值 |
|---|---|
| 长度 L | 165 mm |
| 宽度 W | 98 mm |
| 高度 H | 84 mm |
| 重量 | 1 kg |
| 流量管段螺纹 | G3/4B |
| 流量管段螺纹长度 | 12 mm |
| 管接头长度 | 43 mm |
| 管接头螺纹 | R1/2 |
| 管接头螺纹长度 | 15 mm |
适用标准
- GB/T 778-2018
- JG/T 162-2009
- EN 13757 Wireless M-Bus
