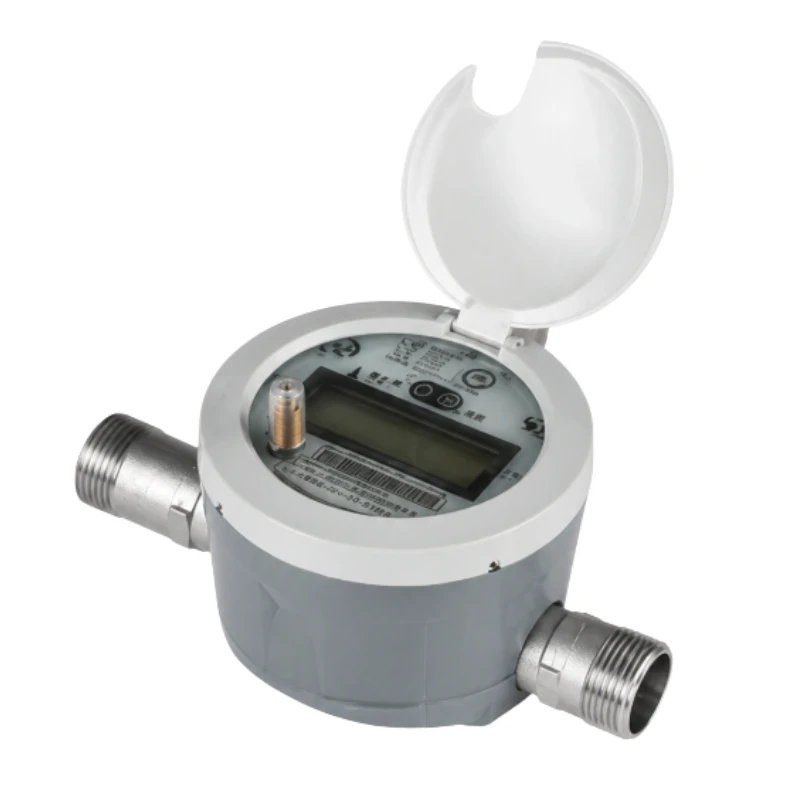

BBUWM-D Contador ultrasónico de agua potable DN15

BBUWM-D contador ultrasónico DN15 para agua potable

Descripción general

BBUWM-D utiliza medición ultrasónica por tiempo de tránsito para medir, mostrar y gestionar de forma remota el consumo de agua en tuberías de agua potable DN15. Es compatible con comunicación NB-IoT/CAT.1, medición bidireccional, funcionamiento de bajo consumo y protección IP68.

Características principales

  • Medición para agua potable DN15
  • Medición ultrasónica por tiempo de tránsito
  • Comunicación remota NB-IoT/CAT.1
  • Medición de caudal directo e inverso
  • Clase de precisión 1
  • Protección IP68
  • Instalación horizontal o vertical
  • Alarmas opcionales de fuga, rotura de tubería e incrustaciones

Especificaciones técnicas

Parámetro Especificación
Tamaño nominal DN15
Resolución del volumen acumulado 0.001 m³
Resolución del caudal instantáneo 0.001 m³/h
Corriente estática de funcionamiento ≤20 μA
Vida útil de la batería >6 años
Pantalla LCD de 8 dígitos
Clase de temperatura T30
Clase de presión MAP16
Clase de pérdida de presión Δp40
Grado de protección IP68
Clase de precisión Clase 1
Entorno electromagnético E2
Clase de severidad ambiental Clase B, clase C
Instalación Horizontal o vertical
Sensibilidad al perfil de flujo U5/D3 o U0/D0
Flujo inverso Compatible
Comunicación NB-IoT/CAT.1

Configuración de caudal

Tamaño Caudal permanente Q3 Caudal de sobrecarga Q4 Caudal de transición Q2 Caudal mínimo Q1 Valores R disponibles
DN15 2.5 m³/h 1.25 × Q3 1.6 × Q1 Q3/R 125, 160, 200, 250, 315, 400, 500

Error máximo permitido

  • De Q1 a menor que Q2: ±5 %
  • De Q2 a Q4: ±2 %

Dimensiones y conexiones

Parámetro Valor
Longitud L 165 mm
Ancho W 98 mm
Altura H 84 mm
Peso 1 kg
Rosca del cuerpo del medidor G3/4B
Longitud de la rosca del cuerpo 12 mm
Longitud de la unión 43 mm
Rosca de la unión R1/2
Longitud de la rosca de la unión 15 mm

Normas aplicables

  • GB/T 778-2018
  • JG/T 162-2009
  • EN 13757 Wireless M-Bus
