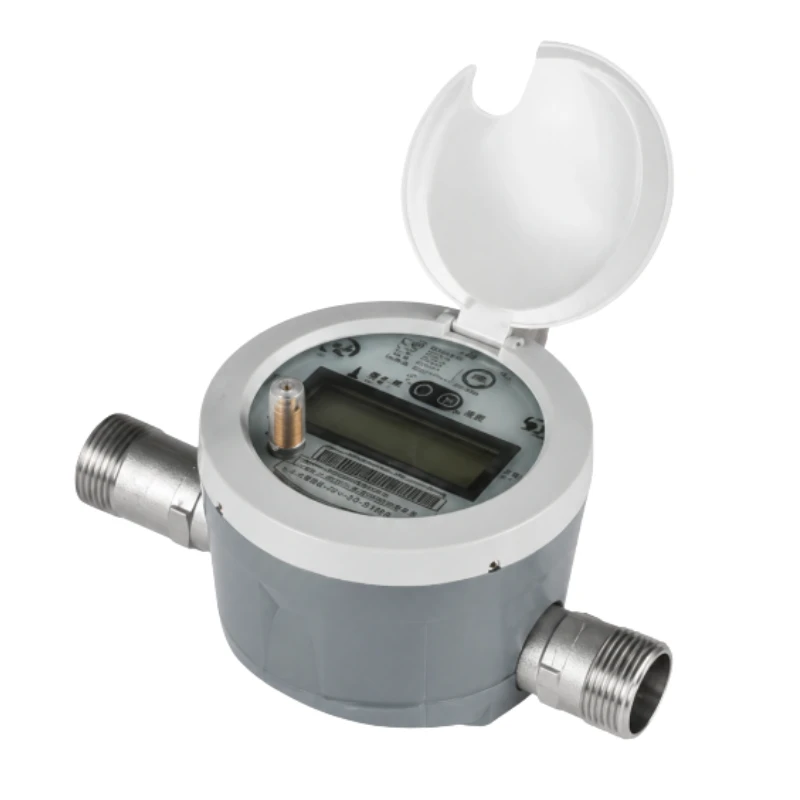

Présentation du produit
Le BBUWM-D utilise la mesure ultrasonore par temps de transit pour mesurer, afficher et gérer à distance la consommation dans les conduites DN15 d’eau potable. Il prend en charge la communication NB-IoT/CAT.1, la mesure bidirectionnelle, la faible consommation et la protection IP68.
Caractéristiques principales
- Comptage d’eau potable DN15
- Mesure ultrasonore par temps de transit
- Communication distante NB-IoT/CAT.1
- Mesure des débits direct et inverse
- Classe de précision 1
- Indice de protection IP68
- Installation horizontale ou verticale
- Alarmes de fuite, rupture et entartrage en option
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Diamètre nominal | DN15 |
| Résolution du volume cumulé | 0,001 m³ |
| Résolution du débit instantané | 0,001 m³/h |
| Courant statique | ≤20 µA |
| Durée de vie de la batterie | >6 ans |
| Affichage | LCD 8 chiffres |
| Classe de température | T30 |
| Classe de pression | MAP16 |
| Classe de perte de pression | Δp40 |
| Indice de protection | IP68 |
| Classe de précision | Classe 1 |
| Environnement électromagnétique | E2 |
| Classe de sévérité environnementale | Classe B, classe C |
| Installation | Horizontale ou verticale |
| Sensibilité au profil d’écoulement | U5/D3 ou U0/D0 |
| Débit inverse | Pris en charge |
| Communication | NB-IoT/CAT.1 |
Configuration de débit
| Diamètre | Débit permanent Q3 | Débit de surcharge Q4 | Débit de transition Q2 | Débit minimal Q1 | Rapports R disponibles |
|---|---|---|---|---|---|
| DN15 | 2,5 m³/h | 1,25 × Q3 | 1,6 × Q1 | Q3/R | 125, 160, 200, 250, 315, 400, 500 |
Erreur maximale admissible
- De Q1 à moins de Q2 : ±5 %
- De Q2 à Q4 : ±2 %
Dimensions et raccordements
| Paramètre | Valeur |
|---|---|
| Longueur L | 165 mm |
| Largeur W | 98 mm |
| Hauteur H | 84 mm |
| Poids | 1 kg |
| Filetage du corps | G3/4B |
| Longueur du filetage du corps | 12 mm |
| Longueur du raccord | 43 mm |
| Filetage du raccord | R1/2 |
| Longueur du filetage du raccord | 15 mm |
Normes applicables
- GB/T 778-2018
- JG/T 162-2009
- EN 13757 Wireless M-Bus
