LoRaWAN verbindet den Zähler, ersetzt aber keine Systemplanung
Eine intelligente Wasserzählung mit LoRaWAN kann Messwerte, Alarme und Gerätezustände erfassen, ohne jeden Zähler vor Ort abzulesen. Das Verfahren eignet sich für kleine Datenpakete, batteriebetriebene Endgeräte und verteilte Installationen. „Große Reichweite“ garantiert jedoch keine Funkversorgung und „niedriger Verbrauch“ keine bestimmte Batterielebensdauer. Zähler, Funkmodul, Gateway, Netzwerkserver, Plattform, Sicherheit, Abrechnung und Wartung sind gemeinsam auszulegen.
Definieren Sie vor der Hardwareauswahl, welche Daten in welchem Intervall benötigt werden, welche Verzögerung zulässig ist, ob Fernbefehle vorgesehen sind und wie die eindeutige Zuordnung jeder Ablesung nachgewiesen wird. Eine Betriebsanalyse hat nicht automatisch dieselben Anforderungen wie eine Kette für Abrechnung, Absperrung oder gesetzliche Metrologie.
LoRa und LoRaWAN unterscheiden
LoRa bezeichnet eine Funkmodulation. LoRaWAN legt darüber eine Netzwerkarchitektur und ein Protokoll für Geräteaufnahme, Sicherheit, Telegramme, Gateways und Anwendungsanbindung fest. Mehrere Gateways können dieselbe Uplink-Nachricht empfangen und an den Netzwerkserver weiterreichen. Dieser entfernt Duplikate und verarbeitet Netzwerkfunktionen, bevor die Nutzdaten zur Anwendung gelangen.
Eine LoRa-Punkt-zu-Punkt-Verbindung kann bei wenigen Geräten und einer geschlossenen Anwendung genügen, verlangt aber eigene Regeln für Adressierung, Sicherheit, Wiederholung, Verwaltung und Skalierung. LoRaWAN ist meist geeigneter, wenn viele Zähler, mehrere Gateways, Wachstum, zentrale Verwaltung und Interoperabilität im gewählten Profil gefordert sind. Die offizielle LoRaWAN-Einführung der LoRa Alliance beschreibt die Architektur; Version und regionaler Parametersatz sind projektspezifisch festzulegen.

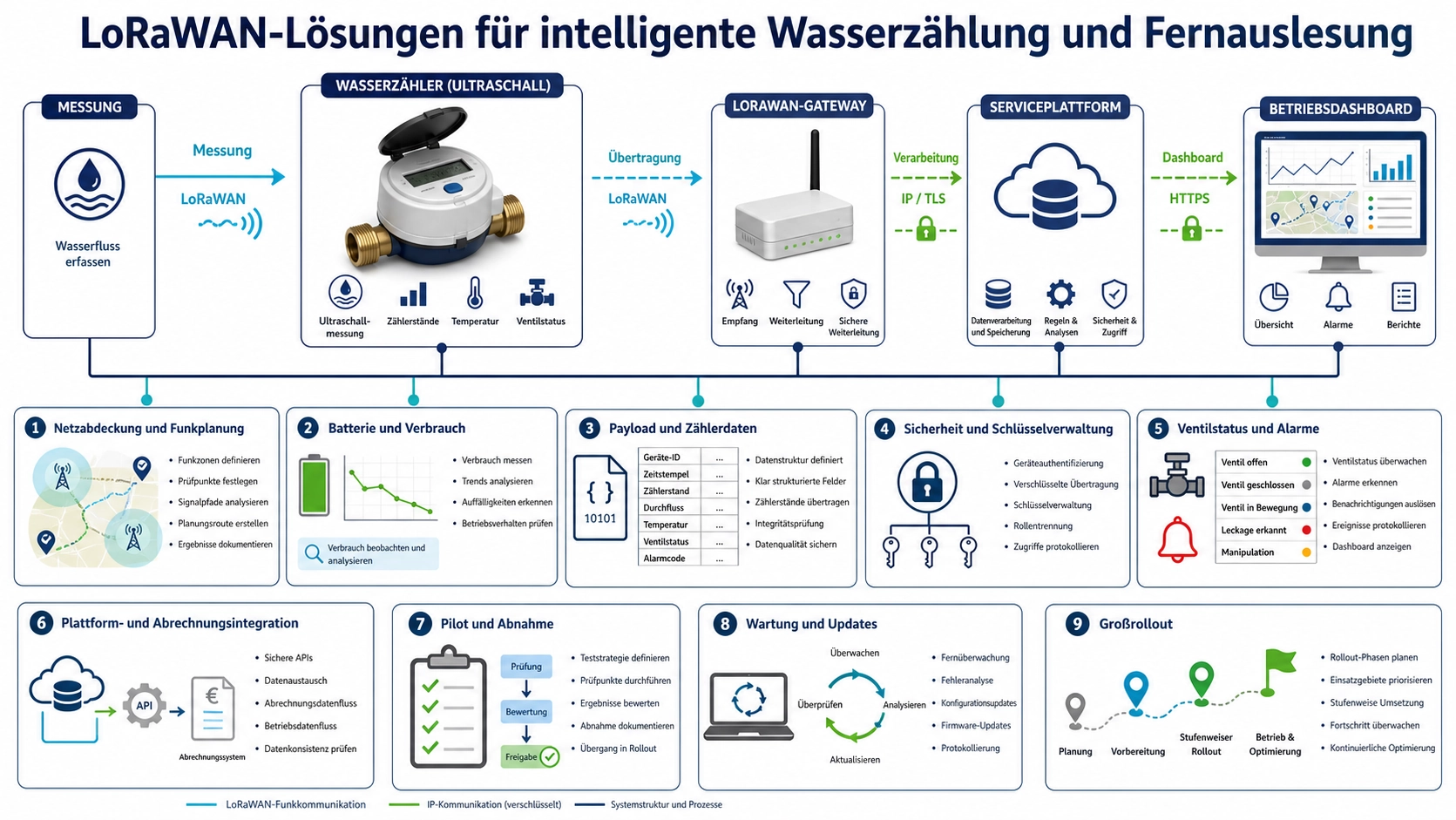

Architektur einer Fernausleselösung
| Ebene | Aufgabe | Zu dokumentierende Entscheidung |
|---|---|---|
| Zähler und Funkmodul | Volumen messen, Ereignisse bilden und Payload senden | Register, Auflösung, Zeit, Alarme, Batterie, Firmware und Identität |
| Gateway | Funk empfangen und Pakete über IP weiterleiten | Ort, Antenne, Versorgung, Backhaul, Schutz und Redundanz |
| Netzwerkserver | Sitzungen, Netzwerksicherheit, Duplikate und Funkparameter verwalten | Betreiber, Region, Version, Aktivierung, ADR, Warteschlange und Monitoring |
| Anwendungsserver | Payload entschlüsseln oder dekodieren und Daten bereitstellen | Versionierter Decoder, Einheiten, Schema, API, Speicherung und Zugriff |
| Geschäftsanwendung | Abrechnung, Alarmierung, Analyse, Aufträge und Kundenservice | Validierung, Rückverfolgbarkeit, Synchronisation, Ausnahmen und Audit |
Der Empfang eines Funkpakets beweist nicht, dass der Wert richtig gespeichert, interpretiert und zugeordnet wurde. Die Abnahme muss den vollständigen Weg von einer bekannten Änderung des Zählwerks bis zur endgültigen API oder Anzeige prüfen, einschließlich Einheit, Dezimalstelle, Zeit, Geräte-ID und Qualitätsstatus.
Funkversorgung am realen Standort messen
Die Reichweite hängt von regionalem Band, zulässiger Sendeleistung, Antenne, Ausbreitung, Datenrate, Gebäuden, Gelände, Höhe, Zählerlage und Störpegel ab. Schächte, Keller, Metallschränke sowie von Wasser oder Beton umgebene Zähler können wesentlich stärker dämpfen als ein Freifeldversuch. Eine Katalog-Maximalreichweite ist keine Netzplanung.
- Erfassen Sie Standorte, Tiefe, Werkstoffe, Hindernisse und mögliche Gateway-Punkte.
- Bestimmen Sie regionalen Frequenzplan und geltende Funkgrenzen.
- Führen Sie eine Messkampagne mit repräsentativen Geräten und Antennen an ungünstigen Stellen durch.
- Protokollieren Sie RSSI, SNR, Datenrate, Paketverluste, zeitliche Streuung und erforderliche Gateway-Diversität.
- Prüfen Sie mit geschlossenen Deckeln und unter betrieblichen Bedingungen.
- Legen Sie Annahmekriterium und Maßnahme für nicht versorgte Punkte vor dem Rollout fest.
Zur Gateway-Installation gehören Versorgung, Überspannungsschutz, Erdung, Antennenausrichtung, Backhaul, Wartungszugang und Überwachung. Mehr Sendeleistung behebt weder eine schlechte Antenne noch eine ausgefallene IP-Verbindung.
Batterielebensdauer aus einem Energiebudget ableiten
Die Laufzeit wird durch nutzbare Kapazität, Temperatur, Selbstentladung, Ruhestrom, Funkzeit, Wiederholungen, bestätigte Nachrichten, Netzbeitritte, Sensormessungen, Ventilbetätigung und Alterungsreserve bestimmt. Jede Laufzeitangabe braucht Berichtsintervall, Verteilung der Datenraten, Funkqualität, Downlink-Anzahl, Temperaturprofil und Endkriterium.
- Nur notwendige Felder senden und kein kürzeres Intervall als betrieblich erforderlich wählen.
- Bestätigungen gezielt einsetzen, da Wiederholungen Energie und Netzkapazität verbrauchen.
- Payload versionieren, damit das Backend alte und neue Firmware korrekt dekodiert.
- Batterieschwellen mit ausreichend Vorlauf für einen Wartungseinsatz festlegen.
- Den ungünstigsten vorgesehenen Funkweg statt nur eines Zählers neben dem Gateway testen.
- Kapazitätsverlust bei Kälte und Strompulse von Funk oder Ventil berücksichtigen.
Adaptive Data Rate kann bei ausreichend stationären Geräten und geeigneter Linkhistorie Parameter optimieren, ersetzt aber keine Funkabdeckung. Konfiguration und Verhalten müssen zur jeweiligen Netzplanung passen.
Datenmodell und Rückverfolgbarkeit
Definieren Sie die Payload vor der Serienfertigung. Legen Sie Zähleridentität, kumuliertes Volumen, Einheit und Auflösung, Telegrammsequenz, Messzeit, Batterie, Alarme und Protokollversion fest. Werden Inkremente statt eines absoluten Zählerstands übertragen, muss der Umgang mit verlorenen Paketen, Neustarts und Überläufen geregelt sein.
Der Zeitstempel kann aus Zähler, Gateway, Server oder Anwendung stammen; diese Zeitpunkte sind nicht gleichwertig. Die Plattform muss Mess- und Empfangszeit unterscheiden. Für Abrechnung sind Validierung, Schätzung, Korrektur, Zählerwechsel, Rücksetzung, Zeitzone und Aufbewahrung der Rohdaten zu definieren. Eine Leck- oder Manipulationsmeldung löst einen Prozess aus, ist aber noch keine bestätigte Diagnose.
Sicherheit und Schlüsselbetrieb
Verwenden Sie eindeutige Identitäten und Schlüssel mit kontrolliertem Provisioning. Aktivierung, Schlüsselschutz, Plattformübergabe, Zählerwechsel und Außerbetriebnahme müssen auditierbar sein. Beschränken Sie Daten- und Befehlszugriff nach Rollen und protokollieren Sie administrative Änderungen.
- OTAA oder das freigegebene Verfahren festlegen und keine Zugangsdaten zwischen Geräten wiederverwenden.
- Schlüssel bei Fertigung, Import, Speicherung und Service schützen.
- Netzwerk, Anwendung, Abrechnung und Ventilsteuerung funktional trennen.
- Anmeldung, Decoderänderung, Befehl sowie Geräteaufnahme und -löschung protokollieren.
- Firmwareaktualisierung, Fehlerwiederherstellung und Schwachstellenbehandlung planen.
- Aufbewahrung, Verschlüsselung, Backup und Datenschutzanforderungen definieren.
Die LoRaWAN-Sicherheitsfunktionen beseitigen keine Risiken in API, Konten, Gateway, Firmware oder Fertigung. Die gesamte Datenkette ist zu betrachten.
Ventilfernbedienung fehlersicher auslegen
Ein Öffnungs- oder Schließbefehl hat andere Folgen als eine periodische Ablesung. Definieren Sie Berechtigung, Anlass, sicheren Zustand, Bestätigung, Wiederholung, maximale Betätigungen und manuelles Verfahren. Downlinks sind durch Geräteklasse, Empfangsfenster, Gateway-Kapazität und regionale Regeln begrenzt; eine sofortige Reaktion darf nicht vorausgesetzt werden.
Die Anwendung muss unterscheiden zwischen gesendetem, vom Netz angenommenem, vom Zähler empfangenem, mechanisch ausgeführtem und durch Stellung bestätigtem Befehl. Legen Sie das Verhalten bei fehlender Rückmeldung, niedriger Batterie, blockierter Armatur und Netzausfall fest. Kritische Funktionen benötigen angemessene lokale Logik und Feldprozesse.
Zuerst den Wasserzähler, dann die Funktechnik auswählen
Kommunikation korrigiert keinen falsch dimensionierten Messkörper. Definieren Sie Q1, Q2, Q3 und Q4, R-Verhältnis, Nennweite, Einbaulage, Druckverlust, Temperatur, zulässiges Wasser, metrologische Anforderungen und Abrechnungszweck. Der Leitfaden zur Auswahl von Ultraschall-Wasserzählern ordnet diese Entscheidungen vor der Fernauslesung.
Der intelligente Ultraschall-Wasserzähler BBUWM-S ist eine Hardwareoption, die gegen Regionalband, Protokoll, Intervalle, Ventil, Versorgung und Projektzulassung zu prüfen ist. Aus dem Begriff LoRaWAN allein folgt noch keine Netzkompatibilität.
In Phasen ausrollen und End-to-End abnehmen
- Entwurf: Anwendungsfall, Region, Architektur, Daten, Sicherheit, SLA, Funkversorgung und Wartung festlegen.
- Labortest: Messung, Decoder, Einheiten, Sequenz, Alarm, Aktivierung, Batterie und Befehle prüfen.
- Feldpilot: Keller, Schächte, Versorgungsrand, verschiedene Gebäude und saisonale Bedingungen einbeziehen.
- Integration: API, Identität, Zeit, Verlust, Duplikate, Firmwarewechsel und Abrechnung testen.
- Abnahme: Zustellrate, Latenz, Energie, Alarm, Downlink, Datengenauigkeit und Wiederherstellung messen.
- Skalierung: Konfiguration einfrieren, Provisioning automatisieren und Montage sowie Support schulen.
- Betrieb: Gateway, Batterie, Funkqualität, Firmware, Fehler und Datenqualität mit klarer Verantwortung überwachen.
Der Installationsleitfaden für Ultraschall-Wasserzähler behandelt Hydraulik und Inbetriebnahme. Die Netzabnahme ergänzt diese Prüfung, ersetzt sie aber nicht.
Häufige Fragen
Garantiert LoRaWAN Empfang im Zählerschacht?
Nein. Deckel, Tiefe, Wasser, Beton, Antenne, Störung und Gateway-Standort verändern den Link. Prüfen Sie repräsentative Stellen und verwenden Sie ein messbares Abnahmekriterium.
Wie oft sollte ein Wasserzähler melden?
Das hängt von Abrechnung, Störungserkennung, Batterie, Netzkapazität und Vorschriften ab. Wählen Sie das längste Intervall, das den Zweck erfüllt, und prüfen Sie Alarmlatenzen getrennt.
Kann LoRaWAN ein Ventil in Echtzeit steuern?
Eine sofortige Reaktion darf nicht angenommen werden. Geräteklasse, Empfangsfenster, Downlink-Warteschlange und Funkversorgung bestimmen die Verzögerung. Bestätigung und sicherer Fehlerzustand sind festzulegen.
Darf ein empfangener Wert direkt abgerechnet werden?
Nur wenn die gesamte metrologische, rechtliche und digitale Kette dafür zugelassen ist. Identität, Einheit, Zeit, Validierung, Audit und Ausnahmebehandlung müssen dokumentiert sein.
Angaben für eine Projektprüfung
Für die Prüfung von Mess- und Kommunikationsschicht durch Deep Minds Ultrasonic senden Sie Funkregion, Zahl und Lage der Zähler, Einbaubedingungen, Datenintervall, Plattform, Payload, Batterieziel, Ventil-, Sicherheits- und Metrologieanforderungen, Termin und Annahmekriterium. Damit lassen sich Zählerauswahl, Funkplanung und Backendintegration getrennt bewerten.
