LoRaWAN conecta el contador, pero no sustituye el diseño del sistema
La medición inteligente de agua con LoRaWAN permite recoger lecturas, alarmas y estado de equipos sin visitar cada contador. Resulta adecuada para mensajes pequeños, terminales alimentados por batería y despliegues distribuidos, pero «largo alcance» no significa cobertura garantizada ni «bajo consumo» determina por sí solo la vida de la batería. La solución debe coordinar contador, radio, gateway, servidor de red, plataforma, seguridad, proceso de facturación y mantenimiento.
Antes de elegir hardware, defina qué dato se necesita, con qué frecuencia, qué latencia es aceptable, si existen comandos remotos y cómo se demostrará que cada lectura pertenece al contador correcto. Un proyecto de telelectura para análisis operativo no tiene necesariamente los mismos requisitos que una cadena usada para facturación, corte de servicio o cumplimiento metrológico.
LoRa y LoRaWAN no son lo mismo
LoRa es una técnica de modulación de radio. LoRaWAN define una arquitectura y un protocolo de red sobre esa radio: incorporación de dispositivos, seguridad, envío de tramas, gestión de gateways y entrega de datos a aplicaciones. En una red LoRaWAN, varios gateways pueden recibir el mismo mensaje y enviarlo al servidor de red; este elimina duplicados y aplica las reglas de la red antes de entregar la carga útil a la plataforma.
Una conexión LoRa punto a punto puede ser suficiente para pocos dispositivos y una aplicación cerrada, pero exige que el integrador defina su propio direccionamiento, seguridad, reintentos, gestión y escalado. LoRaWAN suele ser preferible cuando hay muchos contadores, varios gateways, crecimiento previsto, operación centralizada e interoperabilidad dentro del perfil seleccionado. La introducción oficial de LoRa Alliance a LoRaWAN describe la arquitectura; confirme además la versión y los parámetros regionales adoptados por el proyecto.

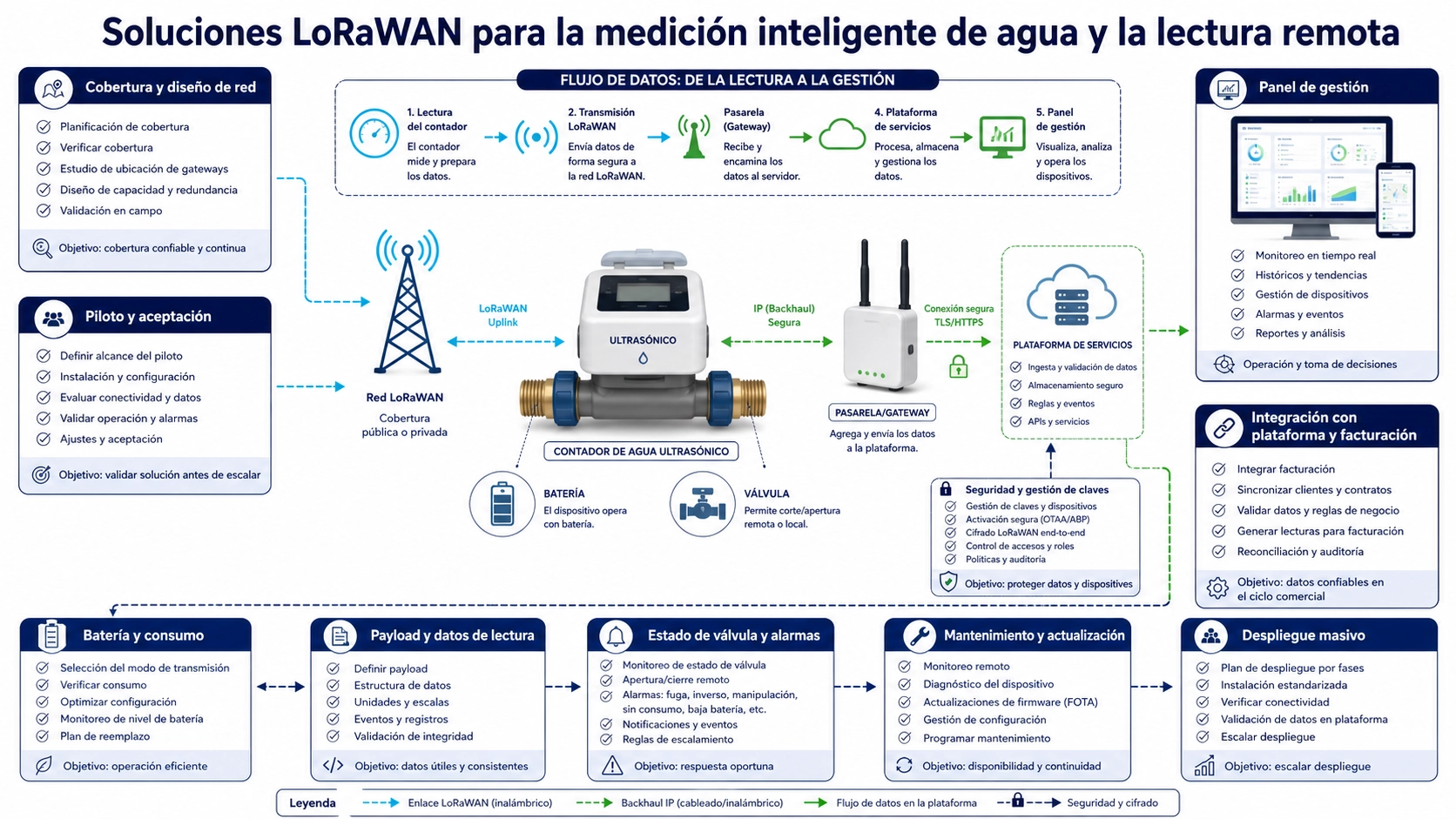

Arquitectura de una solución de telelectura
| Capa | Función | Decisión que debe documentarse |
|---|---|---|
| Contador y módulo | Mide volumen, crea eventos y transmite la carga útil | Registro, resolución, timestamp, alarmas, batería, firmware e identidad |
| Gateway | Recibe radio y reenvía paquetes por IP | Ubicación, antena, alimentación, backhaul, protección y redundancia |
| Servidor de red | Gestiona sesiones, seguridad de red, duplicados y parámetros de radio | Propietario, región, versión, incorporación, ADR, colas y monitorización |
| Servidor de aplicación | Descifra/interpreta la carga útil y expone datos | Decoder versionado, unidades, esquema, API, retención y control de acceso |
| Plataforma de negocio | Facturación, alarmas, análisis, órdenes y atención al usuario | Validación, trazabilidad, sincronización, excepciones y auditoría |
La recepción de una trama no demuestra que el valor se haya almacenado, interpretado y asociado correctamente. La aceptación debe probar el recorrido completo desde un cambio conocido del totalizador hasta la API o pantalla final, incluidos unidades, decimales, hora, identificador y estado de calidad.
Cobertura: diseñar con mediciones del lugar
La distancia alcanzable depende de banda regional, potencia legal, antena, factor de propagación, tasa de datos, edificios, terreno, altura, ubicación del contador y ruido. Arquetas, sótanos, armarios metálicos y contadores rodeados de agua u hormigón pueden atenuar mucho más que una prueba al aire libre. No dimensione una red a partir de una cifra máxima de catálogo.
- Mapee ubicaciones, profundidad, materiales, obstáculos y puntos disponibles para gateways.
- Identifique el plan regional de frecuencias y límites regulatorios aplicables.
- Realice una campaña RF con dispositivos y antenas representativos en las peores ubicaciones.
- Registre RSSI, SNR, tasa de datos, pérdidas, variación temporal y cobertura de más de un gateway cuando sea necesaria.
- Pruebe con tapas cerradas, tráfico real, vegetación y condiciones operativas, no solo durante la instalación.
- Defina el criterio de cobertura y la acción para puntos que no lo cumplan antes del despliegue masivo.
La instalación de gateways debe incluir alimentación, protección contra sobretensión, puesta a tierra, orientación de antena, backhaul, reloj, acceso de mantenimiento y supervisión. Añadir potencia de radio no corrige una antena mal instalada ni un gateway sin conexión IP.
Batería: calcular un presupuesto energético
La autonomía depende de capacidad utilizable, temperatura, autodescarga, corriente de reposo, tiempo de radio, reintentos, confirmaciones, uniones a red, lecturas del sensor, accionamiento de válvula y margen de envejecimiento. Una declaración de vida útil debe incluir intervalo de reporte, distribución de tasas de datos, calidad de cobertura, número de downlinks, perfil térmico y criterio de fin de vida.
- Transmita solo los campos necesarios y evite intervalos más cortos que el objetivo operativo.
- Use confirmaciones selectivamente; cada reintento consume energía y capacidad de red.
- Versione la carga útil para que el backend interprete correctamente firmware antiguos y nuevos.
- Defina umbrales de batería con meses suficientes para planificar el mantenimiento.
- Pruebe el peor enlace previsto, no solo un contador junto al gateway.
- Incluya pérdidas por baja temperatura y pulsos de corriente de radio o válvula.
Adaptive Data Rate puede optimizar parámetros en dispositivos suficientemente estacionarios y con historial de enlace, pero debe configurarse según la red y no sustituye la cobertura. Un contador que cambia de ubicación o recibe pocos paquetes necesita una estrategia apropiada a su caso.
Modelo de datos y trazabilidad de la lectura
Defina la carga útil antes de producir miles de unidades. Como mínimo, determine identificación del contador, total acumulado, unidad y resolución, contador de trama o secuencia, hora de medición, estado de batería, alarmas y versión de protocolo. Si la trama transporta incrementos en vez de un total absoluto, documente cómo se recuperan paquetes perdidos, reinicios y desbordamientos.
El timestamp puede proceder del contador, gateway, servidor o aplicación y no son equivalentes. La plataforma debe distinguir hora de medición de hora de recepción. Para facturación, defina validación de lecturas, estimaciones, correcciones, cambio de contador, puesta a cero, zona horaria y conservación del dato bruto. Una alarma de fuga o manipulación es una indicación para una regla operativa; no es por sí sola un diagnóstico confirmado.
Seguridad y operación de credenciales
Use identidades y claves únicas y un proceso controlado de aprovisionamiento. La activación, custodia de claves, transferencia a plataforma, sustitución de contador y retirada deben formar una cadena auditable. Limite el acceso a datos y comandos según funciones y registre cambios administrativos.
- Defina OTAA o el método aprobado y evite reutilizar credenciales entre dispositivos.
- Proteja claves durante fabricación, importación, almacenamiento y servicio.
- Separe funciones de red, aplicación, facturación y control de válvula.
- Registre inicios de sesión, cambios de decoder, comandos, altas y bajas.
- Planifique actualización de firmware, recuperación de fallos y tratamiento de vulnerabilidades.
- Establezca retención, cifrado, copia de seguridad y requisitos de privacidad aplicables.
La seguridad de LoRaWAN no elimina riesgos en API, cuentas, gateway, firmware o proceso de fabricación. El diseño debe abarcar todo el recorrido del dato.
Control remoto de válvula: diseñar para el fallo
Un comando de cierre o apertura tiene consecuencias distintas de una lectura periódica. Defina autorización, motivo, estado seguro, confirmación, reintentos, límite de maniobras y procedimiento manual. Tenga en cuenta que los downlinks están limitados por la clase de dispositivo, ventanas de recepción, capacidad del gateway y regulación regional; la respuesta no debe suponerse instantánea.
La aplicación debe diferenciar comando enviado, aceptado por la red, recibido por el contador, ejecutado por el actuador y confirmado mediante posición o consumo. Establezca qué ocurre si se pierde la respuesta, la batería está baja, la válvula se bloquea o la red no está disponible. Para funciones críticas, mantenga lógica local y procedimientos de campo adecuados.
Elegir el contador antes de elegir la radio
La comunicación no corrige un elemento de medida mal dimensionado. Defina caudales Q1, Q2, Q3 y Q4, relación R, diámetro, orientación, pérdida de presión, temperatura, agua admisible, requisitos metrológicos y finalidad de facturación. La guía de selección de contadores ultrasónicos de agua organiza estas decisiones antes de añadir telelectura.
El contador ultrasónico inteligente BBUWM-S es una opción de hardware que debe evaluarse contra la banda regional, protocolo, intervalos, válvula, alimentación y aprobación del proyecto. No deduzca compatibilidad de red solo por la presencia de la palabra LoRaWAN en una ficha.
Despliegue por fases y criterios de aceptación
- Diseño: cierre caso de uso, región, arquitectura, datos, seguridad, SLA, cobertura y mantenimiento.
- Prueba de banco: verifique medida, decoder, unidades, secuencias, alarmas, incorporación, batería y comandos.
- Piloto de campo: incluya sótanos, arquetas, bordes de cobertura, distintos edificios y condiciones estacionales.
- Integración: pruebe API, identidad, tiempo, datos perdidos, duplicados, cambio de firmware y facturación.
- Aceptación: mida tasa de entrega, latencia, consumo, alarmas, downlinks, exactitud del dato y recuperación.
- Escalado: congele configuraciones, automatice aprovisionamiento y forme a instalación y soporte.
- Operación: supervise gateways, batería, cobertura, firmware, fallos y calidad de datos con responsables definidos.
La guía de instalación de contadores ultrasónicos de agua cubre la parte hidráulica y de puesta en marcha. La aceptación de red debe añadirse a ella, no reemplazarla.
Preguntas frecuentes
¿LoRaWAN garantiza cobertura dentro de una arqueta?
No. La tapa, profundidad, agua, hormigón, antena, ruido y ubicación del gateway cambian el enlace. Realice pruebas representativas y defina un criterio de cobertura.
¿Con qué frecuencia debe informar el contador?
Depende de facturación, detección de incidencias, batería, capacidad de red y regulación. Use el intervalo más largo que cumpla el objetivo y valide la latencia de alarmas por separado.
¿Puede LoRaWAN controlar una válvula en tiempo real?
No debe suponerse control instantáneo. La clase del dispositivo, las ventanas de recepción, la cola de downlink y la cobertura determinan la latencia. Defina confirmación y comportamiento seguro.
¿Una lectura recibida sirve directamente para facturar?
Solo si toda la cadena metrológica, legal y de datos está aprobada para ese fin. Se necesitan identidad, unidad, sello temporal, validación, auditoría y tratamiento documentado de excepciones.
Información necesaria para revisar un proyecto
Para que Deep Minds Ultrasonic revise la capa de medida y comunicación, envíe región de radio, cantidad y ubicación de contadores, condiciones de instalación, intervalo de datos, plataforma, payload, requisitos de batería, válvula, seguridad, aprobación metrológica, calendario y criterio de aceptación. Con esta información se puede separar la selección del contador del diseño RF y de la integración del backend.
