产品概述

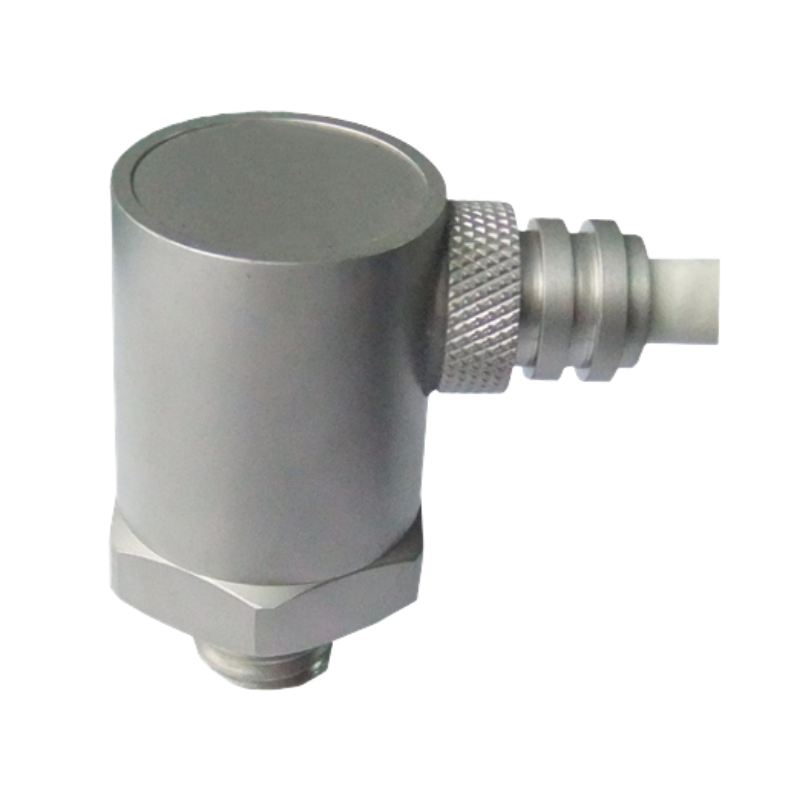

BBVM-TS100将IEPE压电加速度测量与温度测量集成在同一个不锈钢壳体内，可在一个安装点同步获取设备振动和温度信息。传感器采用PZT-5压电陶瓷敏感元件、剪切式结构和一体式五芯屏蔽电缆，适用于电机、轴承、泵、风机及其他工业设备的状态监测和预测性维护。
产品特点
- 振动加速度与温度同步测量
- 加速度灵敏度100 mV/g
- 加速度测量范围50 g
- 1–8,000 Hz频率响应
- PT100或DS18B20温度元件可选
- 一体式五芯屏蔽电缆
- 不锈钢壳体
- M12螺纹安装
可选温度元件
| 选项 | 说明 |
|---|---|
| PT100 | 铂电阻温度检测元件 |
| DS18B20 | 数字温度检测元件 |
加速度测量参数
| 参数 | 数值 |
|---|---|
| 测量参数 | 振动加速度 |
| 轴向灵敏度 | 100 mV/g，±5%（20 ±5 °C） |
| 加速度测量范围 | 50 g |
| 频率响应 | 1–8,000 Hz |
| 安装谐振频率 | >30 kHz |
| 横向灵敏度 | ≤5% |
| 极性 | 加速度方向由安装底面指向传感器时为正 |
| 输出阻抗 | <100 Ω |
| 直流偏置电压 | 12 ±2 VDC |
| 最大输出信号 | ≤5 V peak |
| 噪声 | <4 mg（1–20 kHz） |
| 冲击极限 | 3,000 g |
| 基座应变灵敏度 | 0.2 mg/με |
| 瞬态温度灵敏度 | 8 mg/°C（0.3 Hz） |
| 电磁灵敏度 | 1 g/T |
加速度通道电气参数
| 参数 | 数值 |
|---|---|
| 传感器类型 | IEPE |
| 恒流激励 | 2–10 mA |
| 供电电压 | 18–28 VDC |
温度测量参数
| 参数 | 数值 |
|---|---|
| 温度元件 | PT100或DS18B20 |
| 温度测量范围 | −55～+125 °C |
| 温度通道供电 | 4–30 VDC |
| 温度精度 | ±1 °C |
| 温度线性 | ±0.5 °C |
机械与环境参数
| 参数 | 数值 |
|---|---|
| 加速度敏感材料 | PZT-5压电陶瓷 |
| 加速度传感结构 | 剪切式 |
| 壳体材料 | 不锈钢 |
| 重量 | 约65 g，不含电缆 |
| 安装螺纹 | M12 |
| 输出方式 | 一体式五芯屏蔽电缆 |
| 加速度通道工作温度 | −40～+120 °C |
接线定义
| 线芯颜色 | 功能 |
|---|---|
| 橙色 | IEPE恒流供电与加速度信号输出 |
| 绿色 | 加速度通道公共端 |
| 黄色 | 温度通道电源正，5 VDC |
| 咖啡色 | 温度通道电源地 |
| 蓝色 | 温度信号输出 |
| 屏蔽层 | 与传感器外壳连接 |
标准附件
- 传感器合格证及标定参数
- 1条1 m RVVP五芯屏蔽电缆，远端自由接线
典型应用
- 电机和轴承振动与温度监测
- 泵、风机和齿轮箱状态监测
- 工业设备预测性维护
- 多参数故障诊断系统
