Descripción del producto

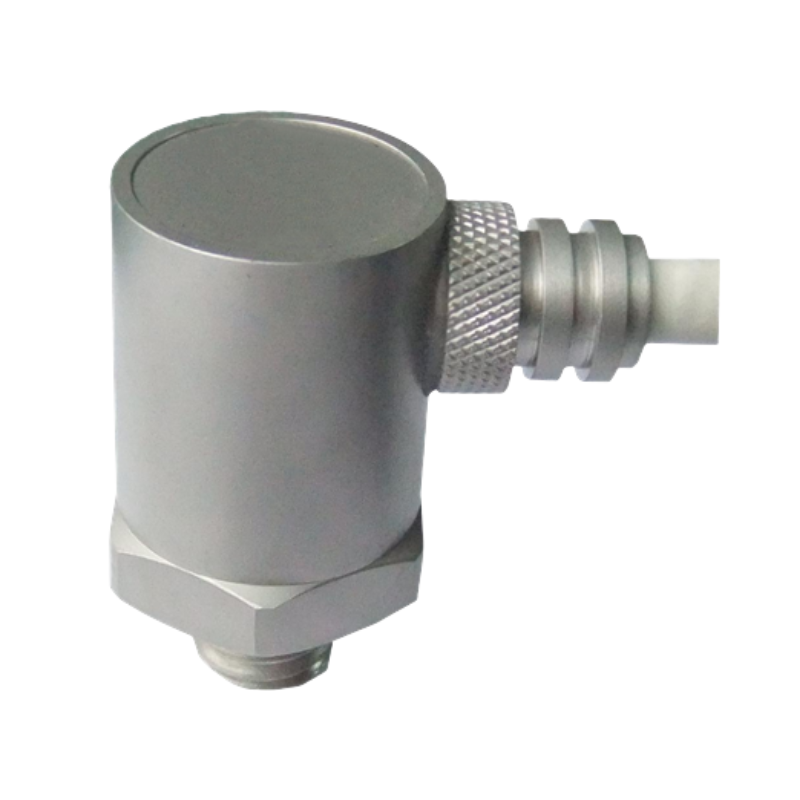

BBVM-TS100 combina medición de aceleración vibratoria IEPE y medición de temperatura en una sola carcasa de acero inoxidable, lo que permite obtener ambos datos en el mismo punto de montaje. Incorpora un elemento sensor PZT-5, un diseño de modo cizalla y un cable blindado integral de cinco conductores. El sensor es adecuado para la monitorización de estado y el mantenimiento predictivo de motores, rodamientos, bombas, ventiladores y otros equipos industriales.
Características principales
- Medición simultánea de aceleración vibratoria y temperatura
- Sensibilidad de aceleración de 100 mV/g
- Rango de medición de aceleración de 50 g
- Respuesta en frecuencia de 1 a 8.000 Hz
- Elemento de temperatura PT100 o DS18B20
- Cable blindado integral de cinco conductores
- Carcasa de acero inoxidable
- Montaje roscado M12
Elementos de temperatura disponibles
| Opción | Descripción |
|---|---|
| PT100 | Elemento de temperatura por resistencia de platino |
| DS18B20 | Elemento de temperatura digital |
Especificaciones de aceleración
| Parámetro | Valor |
|---|---|
| Medición | Aceleración vibratoria |
| Sensibilidad axial | 100 mV/g, ±5 % a 20 ±5 °C |
| Rango de medición de aceleración | 50 g |
| Respuesta en frecuencia | 1–8.000 Hz |
| Frecuencia de resonancia montada | >30 kHz |
| Sensibilidad transversal | ≤3 % |
| Polaridad | Positiva cuando la aceleración se dirige desde la base de montaje hacia el sensor |
| Impedancia de salida | <100 Ω |
| Tensión de polarización CC | 12 ±2 VDC |
| Señal de salida máxima | ≤5 V pico |
| Ruido | <4 mg de 1 a 20 kHz |
| Límite de choque | 3.000 g |
| Sensibilidad por deformación de la base | 0,2 mg/µε |
| Sensibilidad transitoria de temperatura | 8 mg/°C a 0,3 Hz |
| Sensibilidad electromagnética | 1 g/T |
Especificaciones eléctricas del canal de aceleración
| Parámetro | Valor |
|---|---|
| Tipo de sensor | IEPE |
| Excitación de corriente constante | 2–10 mA |
| Tensión de alimentación | 18–28 VDC |
Especificaciones de temperatura
| Parámetro | Valor |
|---|---|
| Elemento de temperatura | PT100 o DS18B20 |
| Rango de medición de temperatura | -25 a +125 °C |
| Alimentación del canal de temperatura | 4–40 VDC |
| Precisión de temperatura | ±1 °C |
| Linealidad de temperatura | ±0,5 °C |
Especificaciones mecánicas y ambientales
| Parámetro | Valor |
|---|---|
| Material sensible de aceleración | Cerámica PZT-5 |
| Diseño de detección de aceleración | Modo cizalla |
| Material de la carcasa | Acero inoxidable |
| Peso | Aprox. 65 g, sin cable |
| Rosca de montaje | M12 |
| Salida | Cable blindado integral de cinco conductores |
| Temperatura de trabajo del canal de aceleración | -40 a +120 °C |
Asignación de cables
| Color del conductor | Función |
|---|---|
| Naranja | Alimentación de corriente constante IEPE y salida de señal de aceleración |
| Verde | Común del canal de aceleración |
| Amarillo | Alimentación positiva del canal de temperatura, 5 VDC |
| Marrón | Tierra de alimentación del canal de temperatura |
| Azul | Salida de señal de temperatura |
| Blindaje | Conectado a la carcasa del sensor |
Accesorios estándar
- Certificado del sensor con datos de calibración
- Un cable blindado RVVP de cinco conductores de 1 m, con extremo libre
Aplicaciones típicas
- Monitorización combinada de vibración y temperatura de motores y rodamientos
- Monitorización del estado de bombas, ventiladores y reductores
- Mantenimiento predictivo de equipos industriales
- Sistemas de diagnóstico de fallos multiparámetro
