Produktübersicht

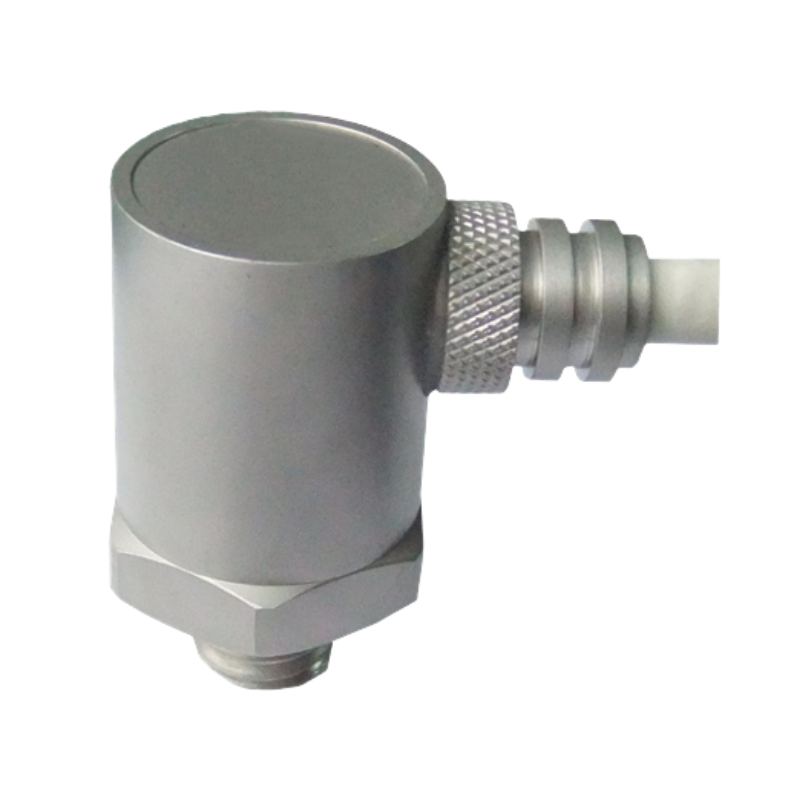

BBVM-TS100 vereint IEPE-Schwingungsbeschleunigungsmessung und Temperaturmessung in einem Edelstahlgehäuse, sodass beide Werte am selben Montagepunkt erfasst werden können. Es kombiniert ein PZT-5-Sensorelement, eine Scherstruktur und ein integriertes fünfadriges geschirmtes Kabel. Der Sensor eignet sich für Zustandsüberwachung und vorausschauende Wartung von Motoren, Lagern, Pumpen, Lüftern und anderen Industrieanlagen.
Hauptmerkmale
- Gleichzeitige Messung von Schwingungsbeschleunigung und Temperatur
- Beschleunigungsempfindlichkeit von 100 mV/g
- Beschleunigungsmessbereich von 50 g
- Frequenzgang von 1 bis 8.000 Hz
- Temperaturfühler PT100 oder DS18B20
- Integriertes fünfadriges geschirmtes Kabel
- Edelstahlgehäuse
- M12-Gewindemontage
Verfügbare Temperaturfühler
| Option | Beschreibung |
|---|---|
| PT100 | Platin-Widerstandstemperaturfühler |
| DS18B20 | Digitaler Temperaturfühler |
Beschleunigungsspezifikationen
| Parameter | Wert |
|---|---|
| Messgröße | Schwingungsbeschleunigung |
| Axiale Empfindlichkeit | 100 mV/g, ±5 % bei 20 ±5 °C |
| Beschleunigungsmessbereich | 50 g |
| Frequenzgang | 1–8.000 Hz |
| Resonanzfrequenz montiert | >30 kHz |
| Querempfindlichkeit | ≤3 % |
| Polarität | Positiv, wenn die Beschleunigung von der Montagebasis zum Sensor gerichtet ist |
| Ausgangsimpedanz | <100 Ω |
| DC-Bias-Spannung | 12 ±2 VDC |
| Maximales Ausgangssignal | ≤5 V Spitze |
| Rauschen | <4 mg von 1 bis 20 kHz |
| Stoßgrenze | 3.000 g |
| Basisspannungsempfindlichkeit | 0,2 mg/µε |
| Transiente Temperaturempfindlichkeit | 8 mg/°C bei 0,3 Hz |
| Elektromagnetische Empfindlichkeit | 1 g/T |
Elektrische Spezifikationen des Beschleunigungskanals
| Parameter | Wert |
|---|---|
| Sensortyp | IEPE |
| Konstantstromeinspeisung | 2–10 mA |
| Versorgungsspannung | 18–28 VDC |
Temperaturspezifikationen
| Parameter | Wert |
|---|---|
| Temperaturfühler | PT100 oder DS18B20 |
| Temperaturmessbereich | -25 bis +125 °C |
| Versorgung des Temperaturkanals | 4–40 VDC |
| Temperaturgenauigkeit | ±1 °C |
| Temperaturlinearität | ±0,5 °C |
Mechanische und Umweltspezifikationen
| Parameter | Wert |
|---|---|
| Beschleunigungsmessmaterial | PZT-5-Keramik |
| Beschleunigungssensorprinzip | Scherstruktur |
| Gehäusematerial | Edelstahl |
| Gewicht | Ca. 65 g, ohne Kabel |
| Montagegewinde | M12 |
| Ausgang | Integriertes fünfadriges geschirmtes Kabel |
| Betriebstemperatur des Beschleunigungskanals | -40 bis +120 °C |
Verdrahtung
| Aderfarbe | Funktion |
|---|---|
| Orange | IEPE-Konstantstromversorgung und Beschleunigungssignalausgang |
| Grün | Gemeinsamer Anschluss des Beschleunigungskanals |
| Gelb | Positiver Temperaturkanal, 5 VDC |
| Braun | Versorgungsmasse des Temperaturkanals |
| Blau | Temperatursignalausgang |
| Schirm | Mit dem Sensorgehäuse verbunden |
Standardzubehör
- Sensorzertifikat mit Kalibrierdaten
- Ein 1 m langes RVVP-Fünfader-Schirmkabel mit freiem Ende
Typische Anwendungen
- Kombinierte Vibrations- und Temperaturüberwachung von Motoren und Lagern
- Zustandsüberwachung von Pumpen, Lüftern und Getrieben
- Vorausschauende Wartung von Industrieanlagen
- Mehrparametrige Fehlerdiagnosesysteme
