Présentation du produit

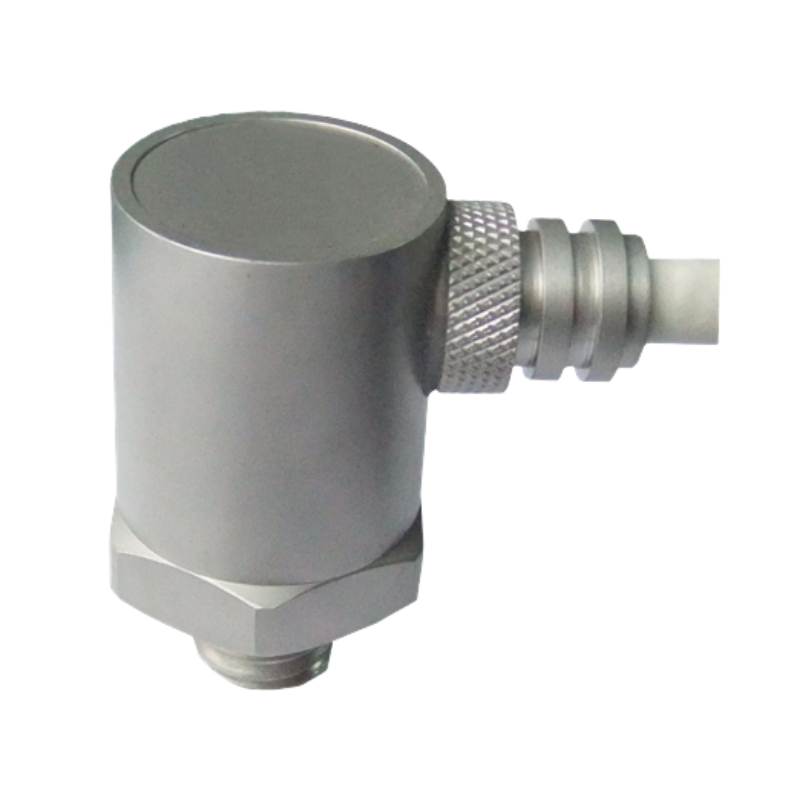

Le BBVM-TS100 réunit la mesure de l’accélération vibratoire par technologie IEPE et la mesure de température dans un même boîtier en acier inoxydable. Il permet ainsi d’acquérir les deux grandeurs au même point de montage. Le capteur intègre un élément sensible en céramique PZT-5, une conception en mode cisaillement et un câble blindé à cinq conducteurs. Il convient à la surveillance d’état et à la maintenance prédictive des moteurs, roulements, pompes, ventilateurs et autres équipements industriels.
Points forts
- Mesure simultanée de l’accélération vibratoire et de la température
- Sensibilité d’accélération de 100 mV/g
- Plage de mesure d’accélération de 50 g
- Réponse en fréquence de 1 à 8 000 Hz
- Élément de température PT100 ou DS18B20
- Câble blindé intégré à cinq conducteurs
- Boîtier en acier inoxydable
- Montage fileté M12
Éléments de température disponibles
| Option | Description |
|---|---|
| PT100 | Sonde de température à résistance de platine |
| DS18B20 | Capteur numérique de température |
Caractéristiques de mesure de l’accélération
| Paramètre | Valeur |
|---|---|
| Grandeur mesurée | Accélération vibratoire |
| Sensibilité axiale | 100 mV/g, ±5 % à 20 ±5 °C |
| Plage de mesure d’accélération | 50 g |
| Réponse en fréquence | 1–8 000 Hz |
| Fréquence de résonance après montage | >30 kHz |
| Sensibilité transverse | ≤5 % |
| Polarité | Positive lorsque l’accélération est dirigée de la base de montage vers le capteur |
| Impédance de sortie | <100 Ω |
| Tension continue de polarisation | 12 ±2 V CC |
| Signal de sortie maximal | ≤5 V crête |
| Bruit | <4 mg de 1 à 20 kHz |
| Limite de choc | 3 000 g |
| Sensibilité aux déformations de la base | 0,2 mg/με |
| Sensibilité aux transitoires thermiques | 8 mg/°C à 0,3 Hz |
| Sensibilité électromagnétique | 1 g/T |
Caractéristiques électriques de la voie d’accélération
| Paramètre | Valeur |
|---|---|
| Type de capteur | IEPE |
| Excitation à courant constant | 2–10 mA |
| Tension d’alimentation | 18–28 V CC |
Caractéristiques de mesure de la température
| Paramètre | Valeur |
|---|---|
| Élément de température | PT100 ou DS18B20 |
| Plage de mesure de température | −55 à +125 °C |
| Alimentation de la voie de température | 4–30 V CC |
| Précision de température | ±1 °C |
| Linéarité de température | ±0,5 °C |
Caractéristiques mécaniques et environnementales
| Paramètre | Valeur |
|---|---|
| Matériau sensible pour l’accélération | Céramique PZT-5 |
| Principe de détection de l’accélération | Mode cisaillement |
| Matériau du boîtier | Acier inoxydable |
| Masse | Environ 65 g, hors câble |
| Filetage de montage | M12 |
| Sortie | Câble blindé intégré à cinq conducteurs |
| Température de fonctionnement de la voie d’accélération | −40 à +120 °C |
Câblage
| Couleur du conducteur | Fonction |
|---|---|
| Orange | Alimentation IEPE à courant constant et sortie du signal d’accélération |
| Vert | Commun de la voie d’accélération |
| Jaune | Alimentation positive de la voie de température, 5 V CC |
| Marron | Masse d’alimentation de la voie de température |
| Bleu | Sortie du signal de température |
| Blindage | Relié au boîtier du capteur |
Accessoires fournis
- Certificat du capteur avec données d’étalonnage
- Un câble blindé RVVP à cinq conducteurs de 1 m, avec extrémité distante libre
Applications typiques
- Surveillance combinée des vibrations et de la température des moteurs et roulements
- Surveillance d’état des pompes, ventilateurs et réducteurs
- Maintenance prédictive des équipements industriels
- Systèmes de diagnostic de défauts multiparamètres
