产品概述

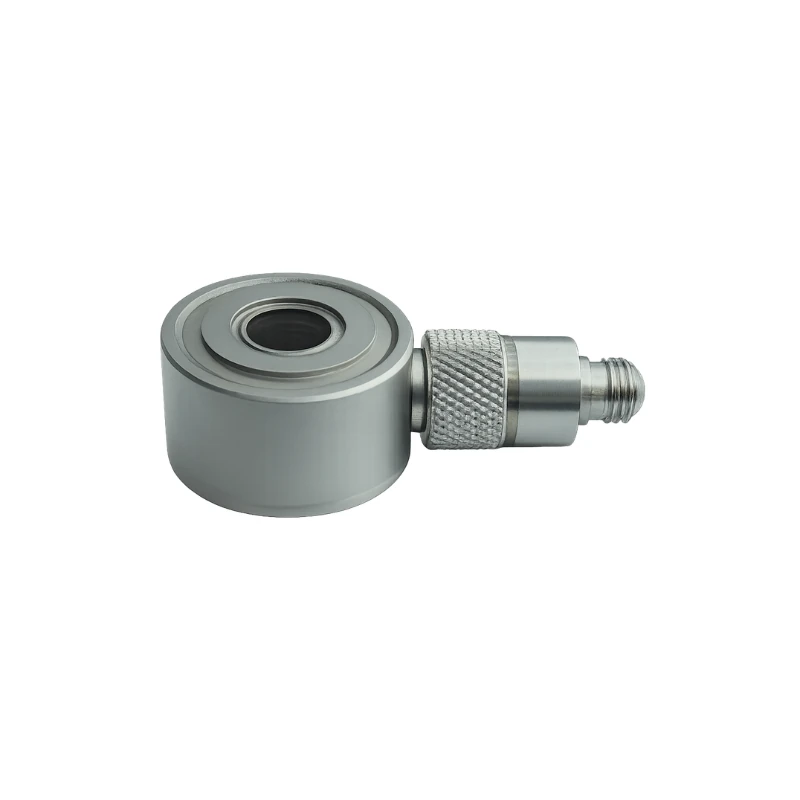

BBVM-FS10 是一款用于振动与动态测试的 ICP 压电力传感器，可测量动态拉力、动态压力及短时冲击力。传感器采用中心通孔结构，适合安装在激振器、机械结构和试验工装之间，用于采集动态载荷信号。
该传感器可与激振器配合，实现激振力的测量与控制；也可与加速度或速度传感器组成振动测试系统，用于机械阻抗测试、模态试验及结构动态特性分析。
产品特点
- 测量动态拉力、压力及冲击力
- ICP 压电输出，适合动态信号采集
- 资料所列 500 N 配置的灵敏度约为 10 mV/N
- 频率响应为 1–10000 Hz
- 中心通孔安装结构
- 提供 500 N 至 250 kN 七种量程
- 适用于激振测试和多传感器振动测量系统
主要技术参数
原始资料中的主要技术参数对应 ±500 N 配置，其性能与尺寸如下。
| 参数 | 数值 |
|---|---|
| 产品类型 | ICP 动态力传感器 |
| 测量对象 | 动态拉力、压力及冲击力 |
| 测量范围 | ±500 N |
| 灵敏度 | 约 10 mV/N |
| 频率响应 | 1–10000 Hz |
| 固有频率 | 70 kHz |
| 线性度 | ≤1% F.S. |
| 重量 | 24 g |
| 外径 | Φ18 mm |
| 中心孔直径 | Φ6 mm |
| 高度 | 10.5 mm |
可选量程与尺寸
产品提供七种力值量程，不同量程对应不同的外形及安装尺寸。
| 测量范围 | 外径 | 中心孔直径 | 高度 |
|---|---|---|---|
| 500 N | Φ18 mm | Φ6 mm | 10.5 mm |
| 2 kN | Φ18 mm | Φ6 mm | 10.5 mm |
| 5 kN | Φ18 mm | Φ6 mm | 10.5 mm |
| 10 kN | Φ26 mm | Φ8 mm | 12.5 mm |
| 50 kN | Φ26 mm | Φ8 mm | 12.5 mm |
| 100 kN | Φ46 mm | Φ20 mm | 13 mm |
| 250 kN | Φ60 mm | Φ26 mm | 17 mm |
工作原理
动态载荷作用于传感器时，内部压电元件产生与作用力成比例的电荷信号。内置 ICP 电路将电荷转换为低阻抗电压输出，便于通过信号调理器和数据采集系统进行传输、记录与分析。
典型应用
- 冲击力测试和模态试验
- 激振器输出力测量与控制
- 机械结构动态拉力与压力测量
- 机械阻抗和传递函数测试
- 振动试验台和结构动力学测试
- 与加速度传感器配合进行模态分析
配套设备
- ICP 信号调理器
- 动态数据采集系统
- M5 至 BNC 低噪声连接电缆
- 激振器及振动控制系统
安装要求
- 安装接触面应平整、清洁，并保证受力均匀。
- 通过中心孔固定时，应采用合适的预紧力，避免壳体受力不均。
- 传感器轴线应与被测力方向保持一致。
- 测试过程中不得超过所选量程。
- 连接电缆应可靠固定，以减少电缆摆动对动态信号的影响。
