Présentation du produit

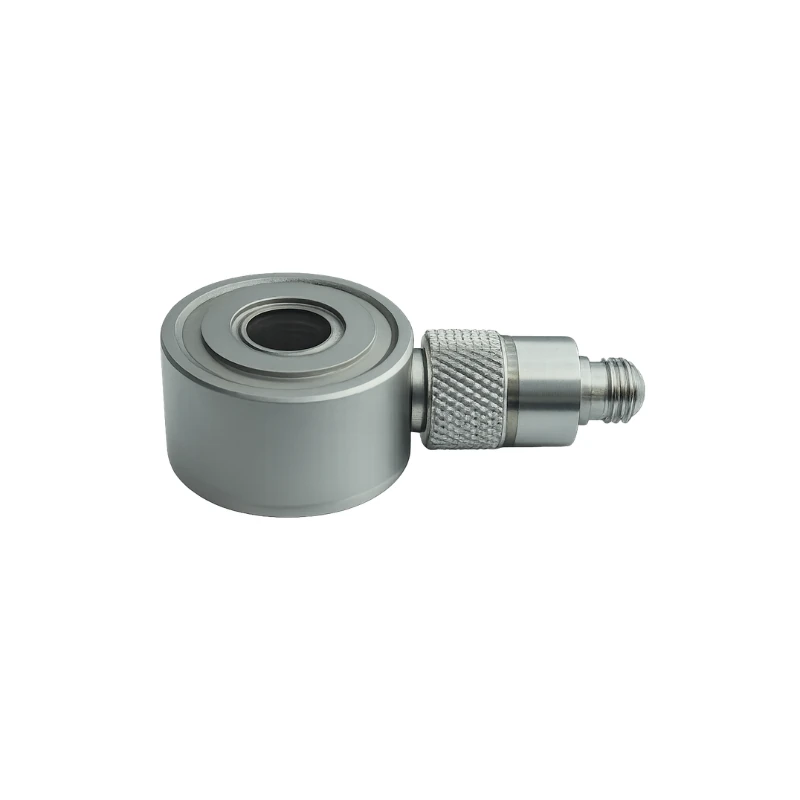

Le BBVM-FS10 est un capteur de force piézoélectrique ICP conçu pour les essais vibratoires et dynamiques. Il mesure les efforts dynamiques de traction et de compression, ainsi que les chocs de courte durée. Son trou traversant central permet un montage entre un excitateur, une structure mécanique et un dispositif d’essai afin de mesurer les charges dynamiques.
Associé à un excitateur, le capteur permet de mesurer et de contrôler la force d’excitation. Il peut également être utilisé avec des capteurs d’accélération ou de vitesse pour les essais d’impédance mécanique, les essais modaux et l’analyse dynamique des structures.
Caractéristiques principales
- Mesure des efforts dynamiques de traction, de compression et d’impact
- Sortie piézoélectrique ICP adaptée à l’acquisition de signaux dynamiques
- Sensibilité approximative de 10 mV/N pour la configuration documentée de 500 N
- Réponse en fréquence de 1 à 10 000 Hz
- Montage par trou traversant central
- Sept plages disponibles, de 500 N à 250 kN
- Adapté aux essais sur excitateur et aux systèmes de mesure vibratoire multicapteurs
Spécifications techniques
Les spécifications principales fournies correspondent à la configuration ±500 N, dont les performances et dimensions sont indiquées ci-dessous.
| Paramètre | Valeur |
|---|---|
| Type de produit | Capteur de force dynamique ICP |
| Grandeur mesurée | Traction, compression et force d’impact dynamiques |
| Plage de mesure | ±500 N |
| Sensibilité | Environ 10 mV/N |
| Réponse en fréquence | 1–10 000 Hz |
| Fréquence propre | 70 kHz |
| Linéarité | ≤1 % pleine échelle |
| Masse | 24 g |
| Diamètre extérieur | Φ18 mm |
| Diamètre du trou central | Φ6 mm |
| Hauteur | 10,5 mm |
Plages et dimensions disponibles
Sept plages de force sont proposées. Le boîtier et les dimensions de montage varient selon la plage sélectionnée.
| Plage de mesure | Diamètre extérieur | Diamètre du trou central | Hauteur |
|---|---|---|---|
| 500 N | Φ18 mm | Φ6 mm | 10,5 mm |
| 2 kN | Φ18 mm | Φ6 mm | 10,5 mm |
| 5 kN | Φ18 mm | Φ6 mm | 10,5 mm |
| 10 kN | Φ26 mm | Φ8 mm | 12,5 mm |
| 50 kN | Φ26 mm | Φ8 mm | 12,5 mm |
| 100 kN | Φ46 mm | Φ20 mm | 13 mm |
| 250 kN | Φ60 mm | Φ26 mm | 17 mm |
Principe de fonctionnement
Lorsqu’une charge dynamique est appliquée, l’élément piézoélectrique interne génère une charge électrique proportionnelle à la force. L’électronique ICP intégrée convertit cette charge en une sortie de tension à faible impédance, adaptée à la transmission, à l’enregistrement et à l’analyse au moyen d’un conditionneur de signal et d’un système d’acquisition.
Applications typiques
- Mesure des forces d’impact et essais modaux
- Mesure et contrôle de la force d’un excitateur
- Mesure dynamique de traction et de compression sur des structures mécaniques
- Essais d’impédance mécanique et de fonction de transfert
- Bancs d’essais vibratoires et essais de dynamique des structures
- Analyse modale associée à des accéléromètres
Équipements compatibles
- Conditionneur de signal ICP
- Système d’acquisition de données dynamiques
- Câble de connexion faible bruit M5-BNC
- Excitateur et système de contrôle vibratoire
Consignes d’installation
- Maintenir les surfaces de montage planes et propres afin d’assurer une transmission uniforme de la force.
- Appliquer une précharge appropriée par le trou central et éviter toute charge irrégulière sur le boîtier.
- Aligner l’axe du capteur avec la direction de la force mesurée.
- Ne pas dépasser la plage de mesure sélectionnée pendant les essais.
- Fixer correctement le câble de connexion afin de limiter l’influence de ses mouvements sur le signal dynamique.
