Descripción del producto

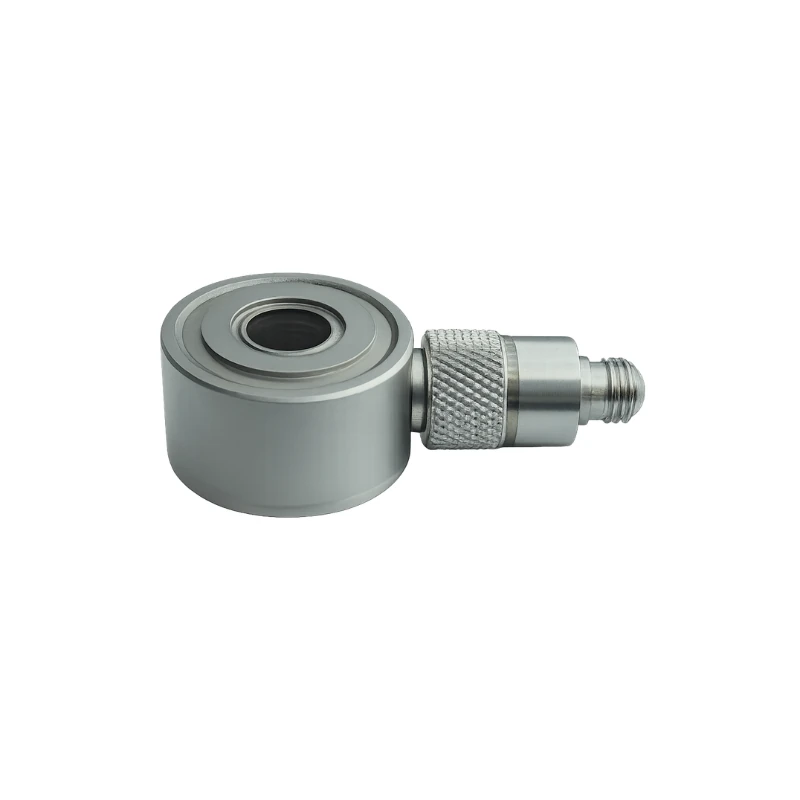

BBVM-FS10 es un sensor de fuerza piezoeléctrico ICP diseñado para ensayos vibratorios y dinámicos. Mide fuerzas dinámicas de tracción, compresión e impacto de corta duración. Su construcción con orificio pasante central permite instalarlo entre un excitador de vibración, una estructura mecánica y un útil de ensayo para medir cargas dinámicas.
Cuando se utiliza con un excitador de vibración, el sensor admite la medición y el control de la fuerza de excitación. También puede combinarse con sensores de aceleración o velocidad para ensayos de impedancia mecánica, ensayos modales y análisis dinámico estructural.
Características principales
- Mide fuerzas dinámicas de tracción, compresión e impacto
- Salida piezoeléctrica ICP para adquisición de señales dinámicas
- Sensibilidad aproximada de 10 mV/N para la configuración documentada de 500 N
- Respuesta en frecuencia de 1 a 10.000 Hz
- Montaje con orificio pasante central
- Siete rangos disponibles de 500 N a 250 kN
- Adecuado para ensayos con excitador y sistemas de medición de vibración multiesensor
Especificaciones principales
La especificación principal suministrada corresponde a la configuración de ±500 N, cuyas prestaciones y dimensiones se indican a continuación.
| Parámetro | Valor |
|---|---|
| Tipo de producto | Sensor de fuerza dinámica ICP |
| Magnitud medida | Fuerza dinámica de tracción, compresión e impacto |
| Rango de medición | ±500 N |
| Sensibilidad | Aprox. 10 mV/N |
| Respuesta en frecuencia | 1–10.000 Hz |
| Frecuencia natural | 70 kHz |
| Linealidad | ≤1 % F.E. |
| Peso | 24 g |
| Diámetro exterior | Ø18 mm |
| Diámetro del orificio central | Ø6 mm |
| Altura | 10,5 mm |
Rangos y dimensiones disponibles
Hay siete rangos de fuerza disponibles. La carcasa y las dimensiones de montaje varían según el rango seleccionado.
| Rango de medición | Diámetro exterior | Diámetro del orificio central | Altura |
|---|---|---|---|
| 500 N | Ø18 mm | Ø6 mm | 10,5 mm |
| 2 kN | Ø18 mm | Ø6 mm | 10,5 mm |
| 5 kN | Ø18 mm | Ø6 mm | 10,5 mm |
| 10 kN | Ø26 mm | Ø8 mm | 12,5 mm |
| 50 kN | Ø26 mm | Ø8 mm | 12,5 mm |
| 100 kN | Ø46 mm | Ø20 mm | 13 mm |
| 250 kN | Ø60 mm | Ø26 mm | 17 mm |
Principio de funcionamiento
Cuando actúa una carga dinámica, el elemento piezoeléctrico interno genera una carga eléctrica proporcional a la fuerza. La electrónica ICP integrada convierte esta carga en una salida de tensión de baja impedancia para su transmisión, registro y análisis mediante un acondicionador de señal y un sistema de adquisición de datos.
Aplicaciones típicas
- Ensayos de impacto y ensayos modales
- Medición y control de la fuerza de un excitador de vibración
- Medición dinámica de tracción y compresión en estructuras mecánicas
- Ensayos de impedancia mecánica y de función de transferencia
- Bancos de ensayo de vibración y pruebas de dinámica estructural
- Análisis modal combinado con acelerómetros
Equipos compatibles
- Acondicionador de señal ICP
- Sistema de adquisición de datos dinámicos
- Cable de conexión de bajo ruido M5 a BNC
- Excitador de vibración y sistema de control de vibración
Requisitos de instalación
- Mantenga las superficies de montaje planas y limpias para asegurar una transmisión uniforme de la fuerza.
- Aplique una precarga adecuada a través del orificio central y evite cargar de forma desigual la carcasa.
- Alinee el eje del sensor con la dirección de la fuerza medida.
- No supere el rango de medición seleccionado durante las pruebas.
- Fije correctamente el cable de conexión para minimizar el efecto del movimiento del cable sobre la señal dinámica.
