Produktübersicht

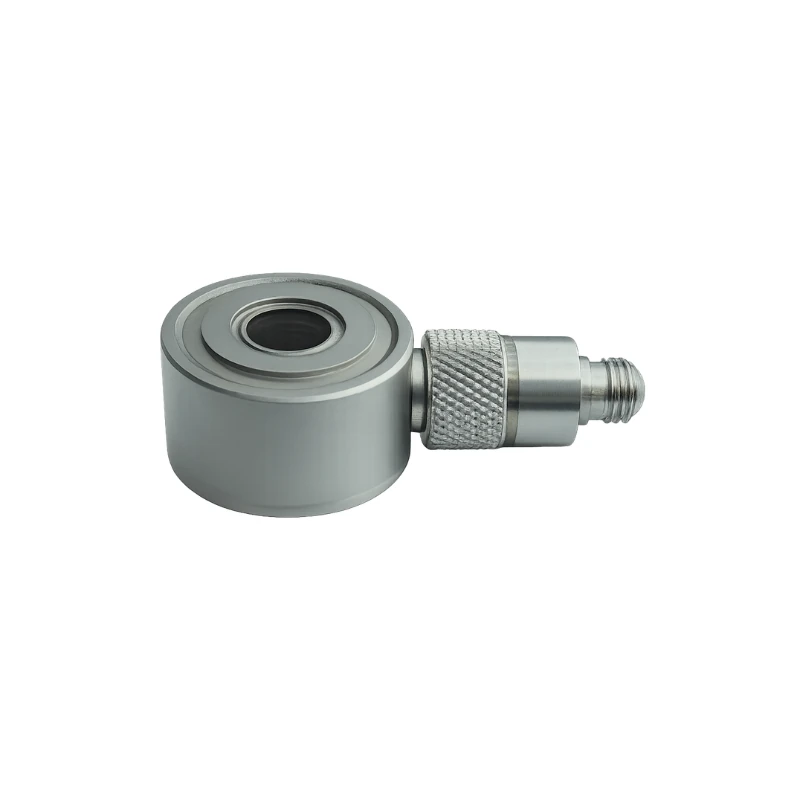

BBVM-FS10 ist ein ICP-Piezoelektrischer Kraftsensor für Schwingungs- und Dynamikprüfungen. Er misst dynamische Zug-, Druck- und kurzzeitige Stoßkräfte. Seine zentrale Durchgangsbohrung ermöglicht die Montage zwischen Schwingungserreger, mechanischer Struktur und Prüfvorrichtung zur Messung dynamischer Lasten.
In Verbindung mit einem Schwingungserreger unterstützt der Sensor die Messung und Regelung der Erregerkraft. Er kann auch mit Beschleunigungs- oder Geschwindigkeitssensoren für mechanische Impedanzmessungen, Modalprüfungen und die dynamische Strukturanalyse kombiniert werden.
Hauptmerkmale
- Messung dynamischer Zug-, Druck- und Stoßkräfte
- ICP-Piezoausgang für die Erfassung dynamischer Signale
- Ca. 10 mV/N Empfindlichkeit für die dokumentierte 500-N-Ausführung
- Frequenzgang von 1 bis 10.000 Hz
- Montage über zentrale Durchgangsbohrung
- Sieben verfügbare Bereiche von 500 N bis 250 kN
- Geeignet für Shaker-Prüfungen und Mehrsensor-Schwingungsmesssysteme
Hauptspezifikationen
Die angegebene Hauptspezifikation bezieht sich auf die ±500-N-Ausführung, deren Kennwerte und Abmessungen nachfolgend aufgeführt sind.
| Parameter | Wert |
|---|---|
| Produkttyp | ICP-Dynamikkraftsensor |
| Messgröße | Dynamische Zug-, Druck- und Stoßkraft |
| Messbereich | ±500 N |
| Empfindlichkeit | Ca. 10 mV/N |
| Frequenzgang | 1–10.000 Hz |
| Eigenfrequenz | 70 kHz |
| Linearität | ≤1 % F.S. |
| Gewicht | 24 g |
| Außendurchmesser | Ø18 mm |
| Durchmesser der Mittelbohrung | Ø6 mm |
| Höhe | 10,5 mm |
Verfügbare Bereiche und Abmessungen
Es stehen sieben Kraftbereiche zur Verfügung. Gehäuse- und Montageabmessungen variieren je nach gewähltem Bereich.
| Messbereich | Außendurchmesser | Durchmesser der Mittelbohrung | Höhe |
|---|---|---|---|
| 500 N | Ø18 mm | Ø6 mm | 10,5 mm |
| 2 kN | Ø18 mm | Ø6 mm | 10,5 mm |
| 5 kN | Ø18 mm | Ø6 mm | 10,5 mm |
| 10 kN | Ø26 mm | Ø8 mm | 12,5 mm |
| 50 kN | Ø26 mm | Ø8 mm | 12,5 mm |
| 100 kN | Ø46 mm | Ø20 mm | 13 mm |
| 250 kN | Ø60 mm | Ø26 mm | 17 mm |
Funktionsprinzip
Wirkt eine dynamische Last auf den Sensor, erzeugt das piezoelektrische Innenelement eine zur Kraft proportionale elektrische Ladung. Die integrierte ICP-Elektronik wandelt diese Ladung in einen niederohmigen Spannungsausgang um, der über einen Signalkonditionierer und ein Datenerfassungssystem übertragen, aufgezeichnet und ausgewertet werden kann.
Typische Anwendungen
- Stoßkraftmessungen und Modalprüfungen
- Messung und Regelung der Schwingungserregerkraft
- Dynamische Zug- und Druckmessungen an mechanischen Strukturen
- Mechanische Impedanz- und Übertragungsfunktionsprüfungen
- Schwingungsprüfstände und Strukturdynamiktests
- Modale Analysen in Kombination mit Beschleunigungssensoren
Kompatible Geräte
- ICP-Signalkonditionierer
- System zur dynamischen Datenerfassung
- Geräuscharmes M5-zu-BNC-Verbindungskabel
- Schwingungserreger und Schwingungsregelsystem
Installationshinweise
- Halten Sie die Montageflächen eben und sauber, um eine gleichmäßige Kraftübertragung sicherzustellen.
- Verwenden Sie über die Mittelbohrung eine geeignete Vorspannung und vermeiden Sie eine ungleichmäßige Belastung des Gehäuses.
- Richten Sie die Sensorachse in Richtung der gemessenen Kraft aus.
- Überschreiten Sie den gewählten Messbereich während der Prüfung nicht.
- Sichern Sie das Anschlusskabel so, dass Kabelbewegungen das dynamische Signal möglichst wenig beeinflussen.
