产品概述

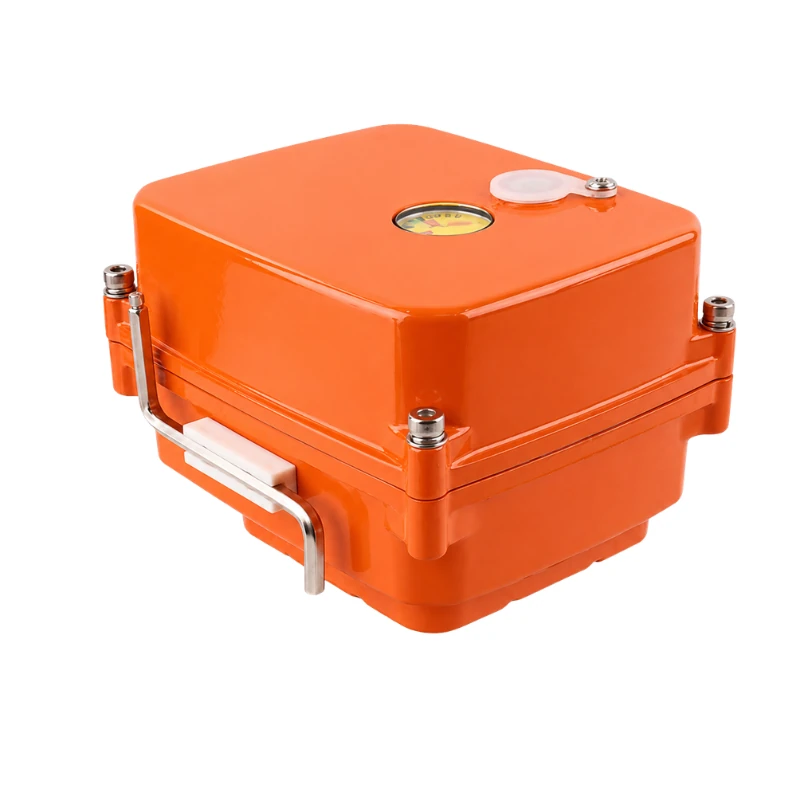

BBVA-ON 用于球阀、蝶阀、隔膜阀及其他 0–90° 旋转阀门的自动开启和关闭。产品覆盖 10–200 N·m 输出扭矩，可适配小型精密阀门、一般工业阀门及较高启闭扭矩的阀门。
执行器支持有源或无源开关信号控制，采用直流无刷电机和金属齿轮传动。产品提供塑料或铝合金外壳、多种输出轴尺寸、动作时间及反馈功能，可根据阀门扭矩、安装空间、电源和控制方式进行配置。
产品特点
- 10–200 N·m 输出扭矩范围
- 0–90° 标准回转动作
- 支持有源和无源开关信号
- DC 24 V 和 AC 220 V 电源可选
- 直流无刷电机与金属齿轮传动
- 开、关到位信号可选
- 具备堵转和过载保护
- IP65 防护等级
- 可选断电复位、RS485、无线及 4G 控制
- 部分配置支持多圈运行和快速动作
典型应用
- 电动二通、三通及四通球阀
- 电动蝶阀和隔膜阀
- 不锈钢、黄铜及 UPVC 阀门
- 工业管路自动启闭
- 水、气体及其他流体的开关控制
- 设备配套阀门和自动化控制系统
基本技术参数
| 参数 | 规格 |
|---|---|
| 控制方式 | 有源或无源开关控制 |
| 输出扭矩 | 10–200 N·m |
| 回转角度 | 0–90° |
| 电源电压 | DC 24 V 或 AC 220 V |
| 动作时间 | 6–20 s，取决于扭矩配置 |
| 输出轴 | 9×9、11×11、14×14 或 17×17 mm |
| 待机功率 | ≤5 W |
| 工作温度 | −25～55°C |
| 极限耐温 | −45～75°C |
| 防护等级 | IP65 |
| 外壳材质 | 塑料或铝合金 |
| 颜色 | 橘红色 |
扭矩与机身配置
| 扭矩配置 | 动作时间 | 输出轴 | 外壳 | 重量 | 外形尺寸 |
|---|---|---|---|---|---|
| 10 N·m | 6 s | 9×9 mm | 塑料 | 0.2 kg | 69×61×58 mm |
| 15–18 N·m | 8 s | 9×9 mm | 铝合金 | 0.38 kg | 69×61×58 mm |
| 30–45 N·m | 10 s | 11×11 mm | 铝合金 | 0.87 kg | 78×57×80 mm |
| 50–75 N·m | 15 s | 14×14 mm | 铝合金 | 1.0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | 铝合金 | 3.6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | 铝合金 | 3.6 kg | 143×110×140 mm |
功率参数
| 扭矩范围 | DC 24 V 带载额定功率 | AC 220 V 带载额定功率 | DC 24 V 堵转功率 | AC 220 V 堵转功率 |
|---|---|---|---|---|
| 10–45 N·m | ≤10 W | ≤15 W | ≤25 W | ≤30 W |
| 50–75 N·m | ≤15 W | ≤20 W | ≤30 W | ≤35 W |
| 100–200 N·m | ≤35 W | ≤40 W | ≤60 W | ≤70 W |
可选功能
| 功能 | 可选说明 |
|---|---|
| 开、关到位信号 | 全扭矩范围可选 |
| 断电复位 | 部分扭矩配置可选 |
| RS485 | 100–200 N·m 配置可选 |
| 无线远程控制 | 100–200 N·m 配置可选 |
| 4G 无线控制 | 100–200 N·m 配置可选 |
| 多圈运行 | 30–45 N·m 支持 5 圈以内；50–75 N·m 支持 10 圈以内；100–200 N·m 支持 7 圈或 68 圈以内 |
| 快速动作 | 可根据扭矩要求选择快速配置 |
快速动作配置
| 机身等级 | 可选动作配置 |
|---|---|
| 10 N·m 等级 | 3 s / 5 N·m |
| 30–45 N·m 等级 | 5 s / 10 N·m；15 s / 30 N·m |
| 50–75 N·m 等级 | 2.5 s / 10 N·m；5 s / 20 N·m；10 s / 30 N·m |
| 100–200 N·m 等级 | 2.5 s / 30 N·m |
选型说明
选型时应根据阀门最大启闭扭矩预留安全余量，并确认回转角度、动作时间、输出轴尺寸、安装空间、电源及控制信号。需要到位反馈、断电复位、通信、无线控制或多圈运行时，应选择相应功能配置。
