Descripción del producto

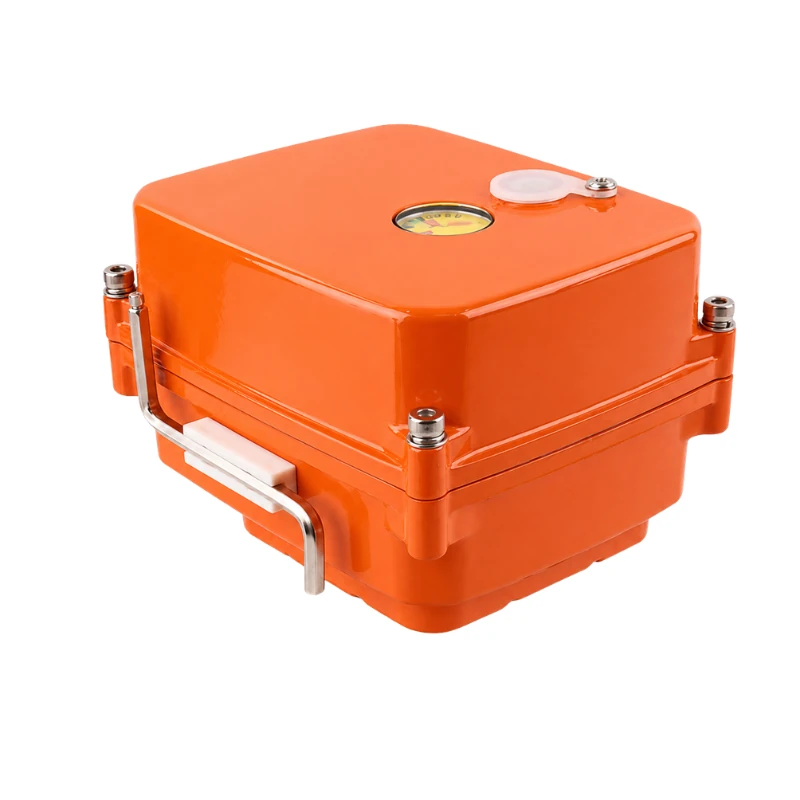

BBVA-ON está diseñado para la apertura y el cierre automáticos de válvulas de bola, mariposa, de diafragma y otras válvulas rotativas de 0 a 90°. Con opciones de par de salida de 10 a 200 N·m, puede configurarse para válvulas de precisión pequeñas, válvulas industriales generales y válvulas que requieren un par de maniobra más alto.
El actuador acepta señales de control on/off activas o pasivas y utiliza un motor CC sin escobillas con transmisión de engranajes metálicos. Hay disponibles carcasas de plástico o aleación de aluminio, varios tamaños de eje de salida, tiempos de maniobra y funciones de retroalimentación para adaptarse al par de la válvula, al espacio de instalación, a la alimentación y a los requisitos de control.
Características principales
- Rango de par de salida de 10 a 200 N·m
- Funcionamiento rotativo estándar de 0 a 90°
- Opciones de señal on/off activas y pasivas
- Alimentación de 24 V CC o 220 V CA
- Motor CC sin escobillas con transmisión de engranajes metálicos
- Señales de posición abierta y cerrada opcionales
- Protección contra bloqueo y sobrecarga
- Protección IP65
- Reinicio tras fallo de alimentación, RS485, control inalámbrico y 4G opcionales
- Opciones multivuelta y de acción rápida para determinadas configuraciones
Aplicaciones típicas
- Válvulas de bola motorizadas de dos, tres y cuatro vías
- Válvulas de mariposa y de diafragma motorizadas
- Válvulas de acero inoxidable, latón y UPVC
- Apertura y cierre automáticos de tuberías industriales
- Control on/off de agua, gases y otros fluidos
- Válvulas montadas en equipos y sistemas de automatización
Especificaciones generales
| Parámetro | Especificación |
|---|---|
| Modo de control | Control on/off activo o pasivo |
| Par de salida | 10-200 N·m |
| Ángulo de giro | 0-90° |
| Alimentación | 24 V CC o 220 V CA |
| Tiempo de maniobra | 6-20 s, según la configuración de par |
| Eje de salida | 9×9, 11×11, 14×14 o 17×17 mm |
| Potencia en espera | ≤ 5 W |
| Temperatura de trabajo | -25 a 55 °C |
| Rango de temperatura extrema | -45 a 75 °C |
| Grado de protección | IP65 |
| Material de la carcasa | Plástico o aleación de aluminio |
| Color | Naranja rojizo |
Opciones de par y carcasa
| Configuración de par | Tiempo de maniobra | Eje de salida | Carcasa | Peso | Dimensiones |
|---|---|---|---|---|---|
| 10 N·m | 6 s | 9×9 mm | Plástico | 0,2 kg | 69×61×58 mm |
| 15-18 N·m | 8 s | 9×9 mm | Aleación de aluminio | 0,38 kg | 69×61×58 mm |
| 30-45 N·m | 10 s | 11×11 mm | Aleación de aluminio | 0,87 kg | 78×57×80 mm |
| 50-75 N·m | 15 s | 14×14 mm | Aleación de aluminio | 1,0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | Aleación de aluminio | 3,6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | Aleación de aluminio | 3,6 kg | 143×110×140 mm |
Datos de potencia
| Rango de par | Potencia nominal con carga 24 V CC | Potencia nominal con carga 220 V CA | Potencia de bloqueo 24 V CC | Potencia de bloqueo 220 V CA |
|---|---|---|---|---|
| 10-45 N·m | ≤10 W | ≤15 W | ≤25 W | ≤30 W |
| 50-75 N·m | ≤15 W | ≤20 W | ≤30 W | ≤35 W |
| 100-200 N·m | ≤35 W | ≤40 W | ≤60 W | ≤70 W |
Funciones opcionales
| Función | Disponibilidad |
|---|---|
| Señales de posición abierta y cerrada | Disponibles en todo el rango de par |
| Reinicio tras fallo de alimentación | Disponible para algunas configuraciones de par |
| RS485 | Disponible para configuraciones de 100-200 N·m |
| Control inalámbrico | Disponible para configuraciones de 100-200 N·m |
| Control inalámbrico 4G | Disponible para configuraciones de 100-200 N·m |
| Funcionamiento multivuelta | Hasta 5 vueltas para 30-45 N·m; hasta 10 vueltas para 50-75 N·m; hasta 7 o 68 vueltas para 100-200 N·m |
| Acción rápida | Disponible según el par requerido |
Configuraciones de acción rápida
| Clase de carcasa | Configuración disponible |
|---|---|
| Clase de 10 N·m | 3 s / 5 N·m |
| Clase de 30-45 N·m | 5 s / 10 N·m; 15 s / 30 N·m |
| Clase de 50-75 N·m | 2,5 s / 10 N·m; 5 s / 20 N·m; 10 s / 30 N·m |
| Clase de 100-200 N·m | 2,5 s / 30 N·m |
Guía de selección
Seleccione el actuador con un margen de seguridad adecuado por encima del par máximo de maniobra de la válvula. Confirme el ángulo de giro requerido, el tiempo de maniobra, el tamaño del eje de salida, el espacio de instalación, la alimentación y la señal de control. La retroalimentación de posición, el reinicio tras fallo de alimentación, la comunicación, el control inalámbrico y el funcionamiento multivuelta pueden seleccionarse según sea necesario.
