Produktübersicht

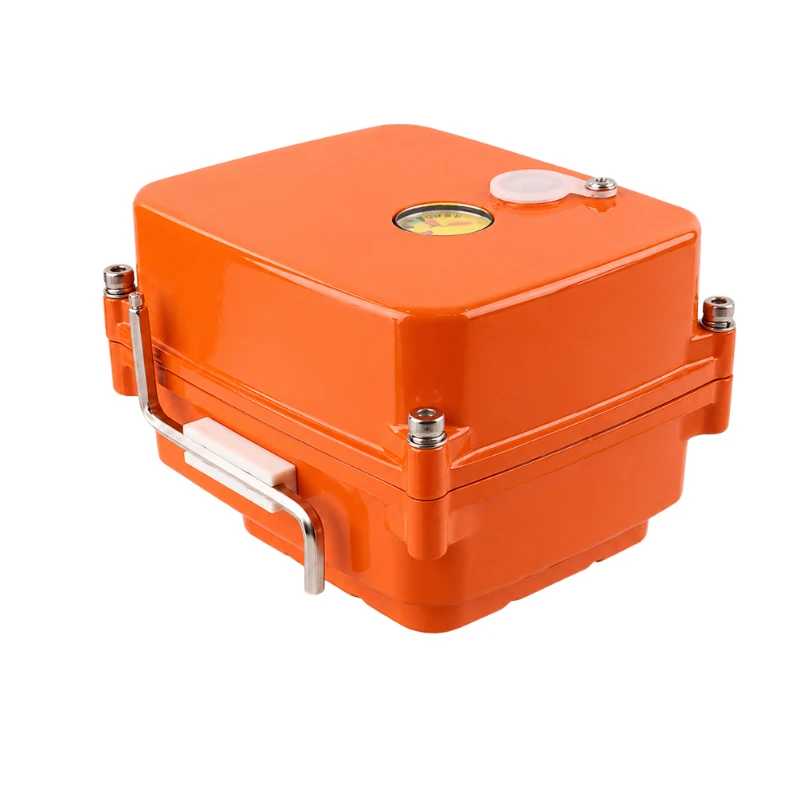

BBVA-ON ist für das automatische Öffnen und Schließen von Kugelhähnen, Klappen, Membranventilen und anderen 0 bis 90°-Dreharmaturen ausgelegt. Mit Ausgangsdrehmomenten von 10 bis 200 N·m lässt er sich für kleine Präzisionsventile, allgemeine Industriearmaturen und Ventile mit höherem Stellmoment konfigurieren.
Der Antrieb akzeptiert aktive oder passive Ein/Aus-Steuersignale und verwendet einen bürstenlosen Gleichstrommotor mit Metallgetriebe. Gehäuse aus Kunststoff oder Aluminiumlegierung, verschiedene Abtriebswellen, Stellzeiten und Rückmeldefunktionen stehen je nach Ventilmoment, Einbauraum, Stromversorgung und Steuerungsanforderung zur Verfügung.
Hauptmerkmale
- Ausgangsdrehmoment von 10 bis 200 N·m
- Standard-Drehbetrieb von 0 bis 90°
- Aktive und passive Ein/Aus-Signale
- 24 V DC oder 220 V AC Versorgung
- Bürstenloser Gleichstrommotor mit Metallgetriebe
- Optionale Offen- und Geschlossen-Signale
- Blockier- und Überlastschutz
- Schutzart IP65
- Optionaler Stromausfall-Reset, RS485, Funk und 4G
- Mehrgang- und Schnelllaufoptionen für ausgewählte Ausführungen
Typische Anwendungen
- Motorisierte Zwei-, Drei- und Vierwege-Kugelhähne
- Motorisierte Klappen und Membranventile
- Ventile aus Edelstahl, Messing und UPVC
- Automatisches Öffnen und Schließen industrieller Rohrleitungen
- Ein/Aus-Steuerung von Wasser, Gasen und anderen Medien
- Anlagenmontierte Armaturen und Automatisierungssysteme
Allgemeine Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Steuerungsart | Aktive oder passive Ein/Aus-Steuerung |
| Ausgangsdrehmoment | 10-200 N·m |
| Drehwinkel | 0-90° |
| Stromversorgung | 24 V DC oder 220 V AC |
| Stellzeit | 6-20 s, abhängig von der Drehmomentkonfiguration |
| Abtriebswelle | 9×9, 11×11, 14×14 oder 17×17 mm |
| Standby-Leistung | ≤ 5 W |
| Betriebstemperatur | -25 bis 55 °C |
| Extremtemperaturbereich | -45 bis 75 °C |
| Schutzart | IP65 |
| Gehäusematerial | Kunststoff oder Aluminiumlegierung |
| Farbe | Orange-Rot |
Drehmoment- und Gehäuseoptionen
| Drehmomentkonfiguration | Stellzeit | Abtriebswelle | Gehäuse | Gewicht | Abmessungen |
|---|---|---|---|---|---|
| 10 N·m | 6 s | 9×9 mm | Kunststoff | 0,2 kg | 69×61×58 mm |
| 15-18 N·m | 8 s | 9×9 mm | Aluminiumlegierung | 0,38 kg | 69×61×58 mm |
| 30-45 N·m | 10 s | 11×11 mm | Aluminiumlegierung | 0,87 kg | 78×57×80 mm |
| 50-75 N·m | 15 s | 14×14 mm | Aluminiumlegierung | 1,0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | Aluminiumlegierung | 3,6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | Aluminiumlegierung | 3,6 kg | 143×110×140 mm |
Leistungsdaten
| Drehmomentbereich | Nennleistung unter Last 24 V DC | Nennleistung unter Last 220 V AC | Blockierleistung 24 V DC | Blockierleistung 220 V AC |
|---|---|---|---|---|
| 10-45 N·m | ≤10 W | ≤15 W | ≤25 W | ≤30 W |
| 50-75 N·m | ≤15 W | ≤20 W | ≤30 W | ≤35 W |
| 100-200 N·m | ≤35 W | ≤40 W | ≤60 W | ≤70 W |
Optionale Funktionen
| Funktion | Verfügbarkeit |
|---|---|
| Offen- und Geschlossen-Signale | Im gesamten Drehmomentbereich verfügbar |
| Stromausfall-Reset | Für ausgewählte Drehmomentkonfigurationen verfügbar |
| RS485 | Für 100-200 N·m-Ausführungen verfügbar |
| Drahtlose Fernsteuerung | Für 100-200 N·m-Ausführungen verfügbar |
| 4G-Fernsteuerung | Für 100-200 N·m-Ausführungen verfügbar |
| Mehrgangbetrieb | Bis zu 5 Umdrehungen für 30-45 N·m; bis zu 10 Umdrehungen für 50-75 N·m; bis zu 7 oder 68 Umdrehungen für 100-200 N·m |
| Schnelllauf | Je nach erforderlichem Drehmoment verfügbar |
Schnelllauf-Konfigurationen
| Gehäuseklasse | Verfügbare Betriebskonfiguration |
|---|---|
| 10-N·m-Klasse | 3 s / 5 N·m |
| 30-45-N·m-Klasse | 5 s / 10 N·m; 15 s / 30 N·m |
| 50-75-N·m-Klasse | 2,5 s / 10 N·m; 5 s / 20 N·m; 10 s / 30 N·m |
| 100-200-N·m-Klasse | 2,5 s / 30 N·m |
Auswahlhilfe
Wählen Sie den Antrieb mit ausreichender Sicherheitsreserve über dem maximalen Ventilstellmoment. Prüfen Sie den erforderlichen Drehwinkel, die Stellzeit, die Abtriebswellengröße, den Einbauraum, die Stromversorgung und das Steuersignal. Positionsrückmeldung, Stromausfall-Reset, Kommunikation, Funksteuerung und Mehrgangbetrieb können je nach Bedarf ausgewählt werden.
