Présentation du produit

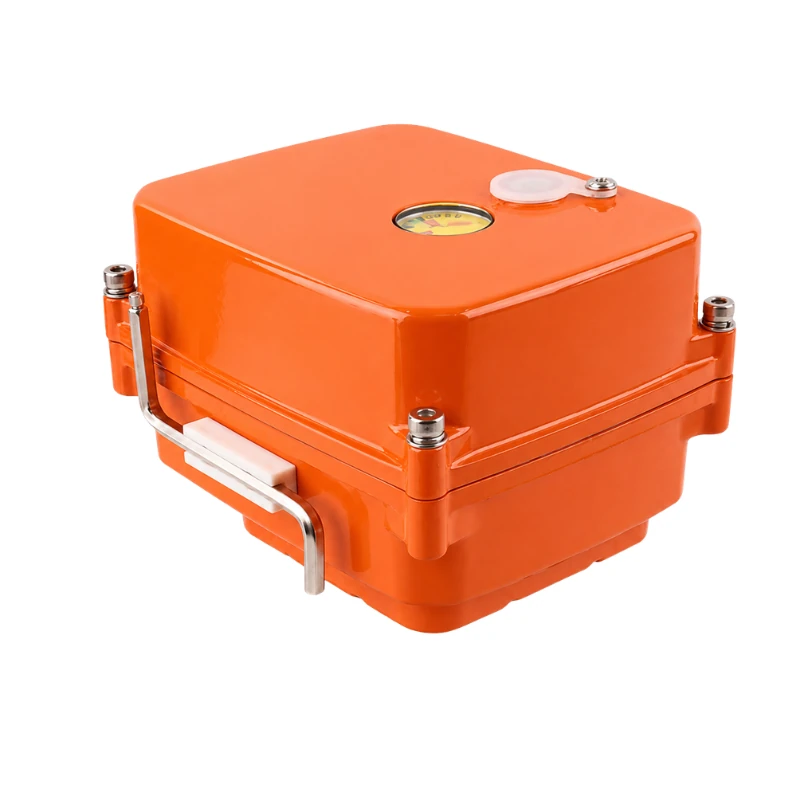

Le BBVA-ON est conçu pour l’ouverture et la fermeture automatiques des vannes à boisseau sphérique, papillon, à membrane et autres vannes rotatives de 0 à 90°. Avec des couples de 10 à 200 N·m, il convient aux petites vannes de précision, aux vannes industrielles courantes et aux applications exigeant un couple de manœuvre plus élevé.
L’actionneur accepte des signaux tout ou rien actifs ou passifs et utilise un moteur CC sans balais avec engrenages métalliques. Des boîtiers en plastique ou en alliage d’aluminium, plusieurs arbres de sortie, temps de manœuvre et fonctions de retour sont disponibles selon la vanne, l’espace, l’alimentation et la commande.
Caractéristiques principales
- Couple de sortie de 10 à 200 N·m
- Rotation standard de 0 à 90°
- Signaux tout ou rien actifs ou passifs
- Alimentation 24 V CC ou 220 V CA
- Moteur CC sans balais avec transmission par engrenages métalliques
- Contacts de position ouverte et fermée en option
- Protection contre le blocage et la surcharge
- Indice de protection IP65
- Options retour après coupure, RS485, sans fil et 4G
- Versions multitours et rapides selon la configuration
Applications typiques
- Vannes motorisées à boisseau sphérique à deux, trois ou quatre voies
- Vannes papillon et à membrane motorisées
- Vannes en acier inoxydable, laiton ou UPVC
- Ouverture et fermeture automatiques de conduites industrielles
- Commande tout ou rien de l’eau, des gaz et d’autres fluides
- Vannes intégrées aux équipements et systèmes d’automatisation
Spécifications générales
| Paramètre | Spécification |
|---|---|
| Mode de commande | Commande tout ou rien active ou passive |
| Couple de sortie | 10–200 N·m |
| Angle de rotation | 0–90° |
| Alimentation | 24 V CC ou 220 V CA |
| Temps de manœuvre | 6–20 s selon le couple |
| Arbre de sortie | 9×9, 11×11, 14×14 ou 17×17 mm |
| Puissance en veille | ≤5 W |
| Température de service | −25 à 55 °C |
| Plage de température extrême | −45 à 75 °C |
| Indice de protection | IP65 |
| Matériau du boîtier | Plastique ou alliage d’aluminium |
| Couleur | Rouge orangé |
Options de couple et de boîtier
| Couple | Temps | Arbre de sortie | Boîtier | Masse | Dimensions |
|---|---|---|---|---|---|
| 10 N·m | 6 s | 9×9 mm | Plastique | 0,2 kg | 69×61×58 mm |
| 15–18 N·m | 8 s | 9×9 mm | Alliage d’aluminium | 0,38 kg | 69×61×58 mm |
| 30–45 N·m | 10 s | 11×11 mm | Alliage d’aluminium | 0,87 kg | 78×57×80 mm |
| 50–75 N·m | 15 s | 14×14 mm | Alliage d’aluminium | 1,0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | Alliage d’aluminium | 3,6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | Alliage d’aluminium | 3,6 kg | 143×110×140 mm |
Données électriques
| Plage de couple | Puissance en charge 24 V CC | Puissance en charge 220 V CA | Puissance au blocage 24 V CC | Puissance au blocage 220 V CA |
|---|---|---|---|---|
| 10–45 N·m | ≤10 W | ≤15 W | ≤25 W | ≤30 W |
| 50–75 N·m | ≤15 W | ≤20 W | ≤30 W | ≤35 W |
| 100–200 N·m | ≤35 W | ≤40 W | ≤60 W | ≤70 W |
Fonctions en option
| Fonction | Disponibilité |
|---|---|
| Contacts de position ouverte et fermée | Disponibles sur toute la plage de couple |
| Retour après coupure | Disponible pour certains couples |
| RS485 | Disponible pour les versions 100–200 N·m |
| Télécommande sans fil | Disponible pour les versions 100–200 N·m |
| Commande sans fil 4G | Disponible pour les versions 100–200 N·m |
| Fonctionnement multitours | Jusqu’à 5 tours pour 30–45 N·m ; 10 tours pour 50–75 N·m ; 7 ou 68 tours pour 100–200 N·m |
| Manœuvre rapide | Disponible selon le couple requis |
Configurations rapides
| Classe de boîtier | Configuration disponible |
|---|---|
| Classe 10 N·m | 3 s / 5 N·m |
| Classe 30–45 N·m | 5 s / 10 N·m ; 15 s / 30 N·m |
| Classe 50–75 N·m | 2,5 s / 10 N·m ; 5 s / 20 N·m ; 10 s / 30 N·m |
| Classe 100–200 N·m | 2,5 s / 30 N·m |
Guide de sélection
Sélectionner un actionneur avec une marge adaptée au-dessus du couple maximal de la vanne. Confirmer l’angle de rotation, le temps de manœuvre, l’arbre de sortie, l’espace, l’alimentation et le signal de commande. Le retour de position, le retour après coupure, la communication, la commande sans fil et le fonctionnement multitours sont disponibles selon les besoins.
