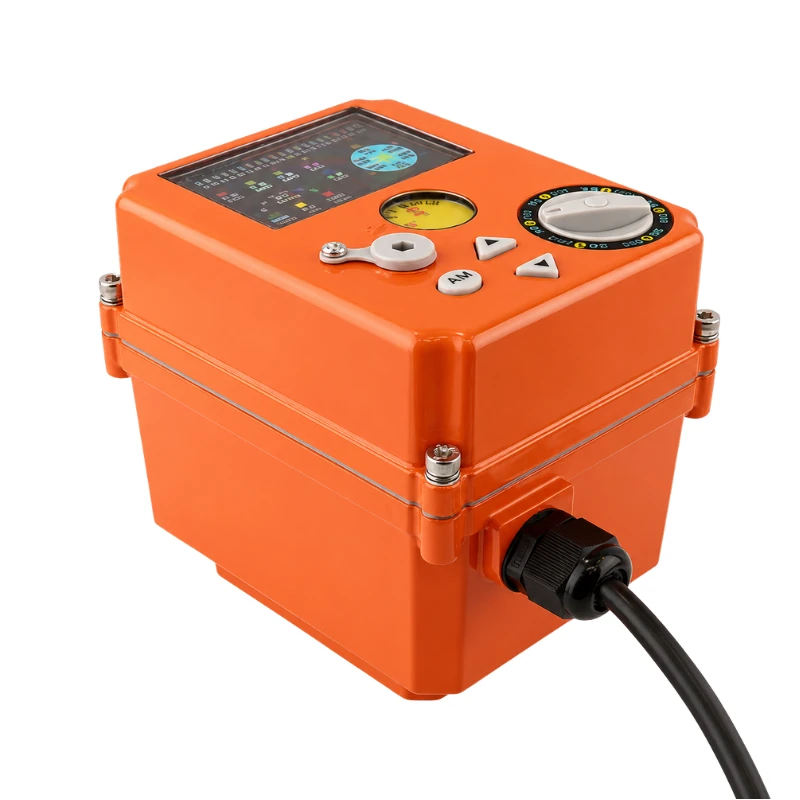

产品概述
BBVA-MOD 用于球阀、蝶阀、隔膜阀及其他旋转阀门的连续开度调节。产品接收 4–20 mA 或 0–10 V 控制信号，根据设定值调节阀门开度，并输出对应的阀位反馈信号，适用于气体和液体流量的自动调节。
产品覆盖 10–200 N·m 输出扭矩，提供 OLED、LED 和 LCD 显示配置。通过面板可查看阀位、设定值、运行状态和故障信息，并可进行手动操作、阀位校准及控制参数设置。
产品特点
- 10–200 N·m 输出扭矩范围
- 4–20 mA 或 0–10 V 比例控制与阀位反馈
- 0–90° 连续开度调节
- 基本误差 ±0.5%，回差小于 0.3%
- 定位精度 0.2%–3.6% 可调
- OLED、LED 或 LCD 显示可选
- 支持手动操作、阀位校准和状态显示
- RS485 及开、关到位信号可选
- 部分配置支持无线、4G、断电复位和多圈运行
典型应用
- 电动调节球阀、蝶阀和隔膜阀
- 气体和液体流量调节
- 阀门开度远程控制
- 工业过程控制与设备自动化
- 不锈钢、黄铜及 UPVC 阀门
基本技术参数
| 参数 | 规格 |
|---|---|
| 控制方式 | 比例调节控制 |
| 输入信号 | 4–20 mA 或 0–10 V |
| 输出反馈 | 4–20 mA 或 0–10 V |
| 输出扭矩 | 10–200 N·m |
| 回转角度 | 0–90° |
| 电源电压 | DC 24 V 或 AC 220 V |
| 动作时间 | 8–20 s，取决于扭矩配置 |
| 基本误差 | ±0.5% |
| 回差 | ＜0.3% |
| 定位精度 | 0.2%–3.6% 可调 |
| 待机功率 | ≤5 W |
| 工作温度 | −25～55°C |
| 极限耐温 | −45～75°C |
| 防护等级 | IP65；部分内显配置为 IP55 |
| 外壳材质 | 塑料或铝合金 |
扭矩与机身配置
| 扭矩配置 | 动作时间 | 输出轴 | 显示配置 | 重量 | 外形尺寸 |
|---|---|---|---|---|---|
| 10 N·m | 8 s | 9×9 mm | OLED | 0.2 kg | 69×61×58 mm |
| 15–18 N·m | 8 s | 9×9 mm | OLED | 0.38 kg | 69×61×58 mm |
| 30–45 N·m | 10 s | 11×11 mm | OLED | 0.87 kg | 78×57×80 mm |
| 50–75 N·m | 15 s | 14×14 mm | OLED 内显或 LCD 彩屏 | 1.0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | LED 或 LCD 彩屏 | 3.6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | LED 或 LCD 彩屏 | 3.6 kg | 143×110×140 mm |
功率参数
| 扭矩范围 | DC 24 V 带载额定功率 | AC 220 V 带载额定功率 | DC 24 V 堵转功率 | AC 220 V 堵转功率 |
|---|---|---|---|---|
| 10–45 N·m | ≤10 W | ≤15 W | ≤25 W | ≤30 W |
| 50–75 N·m | ≤15 W | ≤20 W | ≤30 W | ≤35 W |
| 100–200 N·m | ≤35 W | ≤40 W | ≤60 W | ≤70 W |
可选控制与通信
| 配置项目 | 可选内容 |
|---|---|
| 输入信号 | 4–20 mA 或 0–10 V |
| 输出反馈 | 4–20 mA 或 0–10 V |
| 开、关到位信号 | 全扭矩范围可选 |
| RS485 | 全扭矩范围可选 |
| 无线远程控制 | 30–200 N·m 部分配置可选 |
| 4G 无线控制 | 30–200 N·m 部分配置可选 |
| 断电复位 | 50–200 N·m 部分配置可选 |
| 多圈运行 | 30–45 N·m 支持 5 圈以内；50–75 N·m 支持 10 圈以内；100–200 N·m 支持 7 圈或 68 圈以内 |
显示配置
| 扭矩范围 | 显示方式 |
|---|---|
| 10–45 N·m | OLED 显示 |
| 50–75 N·m | OLED 内显或 LCD 彩屏 |
| 100–200 N·m | LED 显示或 LCD 彩屏 |
显示界面可用于查看阀门实际开度、设定开度、运行状态及故障信息。具体显示形式根据扭矩及控制配置选择。
选型说明
选型时应确认阀门最大调节扭矩、控制信号、反馈信号、定位精度、动作时间、输出轴和安装空间。需要 RS485、无线控制、断电复位、多圈运行或特定显示方式时，应选择对应配置。
