Descripción del producto

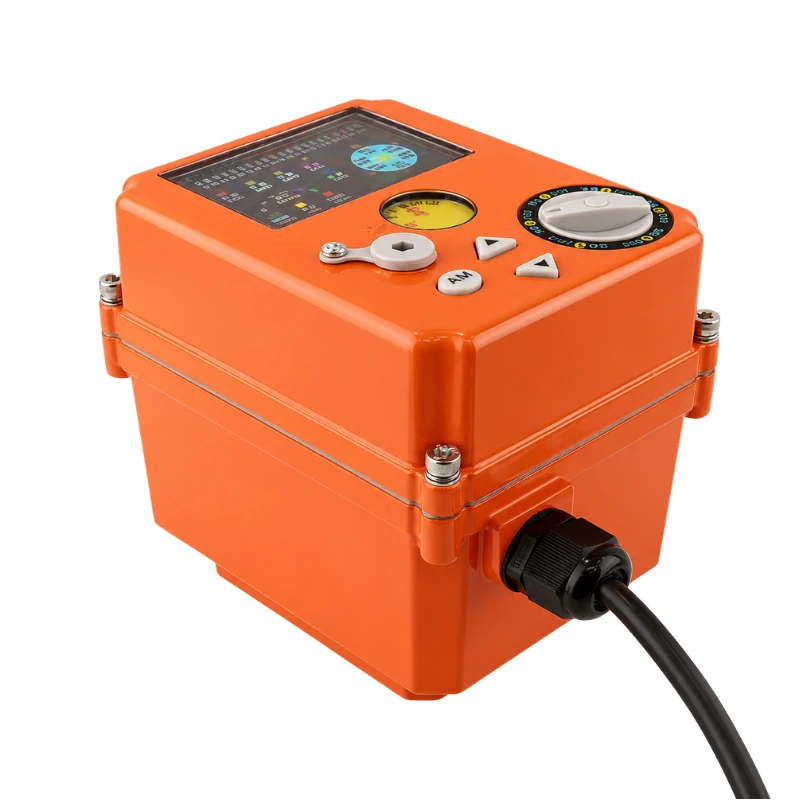

BBVA-MOD está diseñado para el control continuo de posición de válvulas de bola, mariposa, de diafragma y otras válvulas rotativas. Acepta una señal de control de 4-20 mA o 0-10 V, posiciona la válvula según el valor de consigna y entrega una señal de retroalimentación de posición correspondiente. Es adecuado para la regulación automática de caudales de gas y líquido.
El actuador cubre un rango de par de salida de 10 a 200 N·m y está disponible con pantallas OLED, LED o LCD. El panel muestra la posición real, el valor de consigna, el estado de funcionamiento y los fallos, además de permitir el manejo manual, la calibración de posición y el ajuste de parámetros.
Características principales
- Par de salida de 10 a 200 N·m
- Control proporcional de 4-20 mA o 0-10 V
- Retroalimentación de posición de 4-20 mA o 0-10 V
- Posicionamiento continuo de 0 a 90°
- Error básico de ±0,5 % e histéresis inferior al 0,3 %
- Precisión de posicionamiento ajustable de 0,2 % a 3,6 %
- Opciones de pantalla OLED, LED o LCD
- Manejo manual, calibración de posición y visualización de estado
- RS485 y señales de posición abierta/cerrada opcionales
- Opciones inalámbricas, 4G, reinicio tras fallo de alimentación y multivuelta según la configuración
Aplicaciones típicas
- Válvulas de bola motorizadas modulantes
- Válvulas de mariposa motorizadas modulantes
- Válvulas de diafragma motorizadas modulantes
- Regulación de caudal de gas y líquidos
- Control remoto de la posición de la válvula
- Control de procesos industriales y automatización de equipos
- Válvulas de acero inoxidable, latón y UPVC
Especificaciones generales
| Parámetro | Especificación |
|---|---|
| Modo de control | Control modulante |
| Señal de entrada | 4-20 mA o 0-10 V |
| Señal de salida | 4-20 mA o 0-10 V |
| Par de salida | 10-200 N·m |
| Ángulo de giro | 0-90° |
| Alimentación | 24 V CC o 220 V CA |
| Tiempo de maniobra | 8-20 s, según la configuración de par |
| Error básico | ±0,5 % |
| Histéresis | <0,3 % |
| Precisión de posicionamiento | Ajustable de 0,2 % a 3,6 % |
| Potencia en espera | ≤ 5 W |
| Temperatura de trabajo | -25 a 55 °C |
| Rango de temperatura extrema | -45 a 75 °C |
| Grado de protección | IP65; IP55 para algunas configuraciones con pantalla interna |
| Material de la carcasa | Plástico o aleación de aluminio |
Opciones de par y carcasa
| Configuración de par | Tiempo de maniobra | Eje de salida | Pantalla | Peso | Dimensiones |
|---|---|---|---|---|---|
| 10 N·m | 8 s | 9×9 mm | OLED | 0,2 kg | 69×61×58 mm |
| 15-18 N·m | 8 s | 9×9 mm | OLED | 0,38 kg | 69×61×58 mm |
| 30-45 N·m | 10 s | 11×11 mm | OLED | 0,87 kg | 78×57×80 mm |
| 50-75 N·m | 15 s | 14×14 mm | OLED interna o LCD a color | 1,0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | LED o LCD a color | 3,6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | LED o LCD a color | 3,6 kg | 143×110×140 mm |
Datos de potencia
| Rango de par | Potencia nominal con carga 24 V CC | Potencia nominal con carga 220 V CA | Potencia de bloqueo 24 V CC | Potencia de bloqueo 220 V CA |
|---|---|---|---|---|
| 10-45 N·m | ≤ 10 W | ≤ 15 W | ≤ 25 W | ≤ 30 W |
| 50-75 N·m | ≤ 15 W | ≤ 20 W | ≤ 30 W | ≤ 35 W |
| 100-200 N·m | ≤ 35 W | ≤ 40 W | ≤ 60 W | ≤ 70 W |
Opciones de control y comunicación
| Elemento de configuración | Opciones disponibles |
|---|---|
| Señal de entrada | 4-20 mA o 0-10 V |
| Señal de salida | 4-20 mA o 0-10 V |
| Señales de posición abierta/cerrada | Disponibles en todo el rango de par |
| RS485 | Disponible en todo el rango de par |
| Control remoto inalámbrico | Disponible para algunas configuraciones de 30-200 N·m |
| Control inalámbrico 4G | Disponible para algunas configuraciones de 30-200 N·m |
| Reinicio tras fallo de alimentación | Disponible para algunas configuraciones de 50-200 N·m |
| Funcionamiento multivuelta | Hasta 5 vueltas para 30-45 N·m; hasta 10 vueltas para 50-75 N·m; hasta 7 o 68 vueltas para 100-200 N·m |
Opciones de pantalla
| Rango de par | Tipo de pantalla |
|---|---|
| 10-45 N·m | Pantalla OLED |
| 50-75 N·m | OLED interna o LCD a color |
| 100-200 N·m | LED o LCD a color |
La pantalla puede mostrar la posición real de la válvula, el valor de consigna, el estado de funcionamiento y la información de fallos. El tipo de pantalla disponible depende del par y de la configuración de control seleccionados.
Guía de selección
La selección debe tener en cuenta el par máximo de regulación de la válvula, la señal de control, la señal de retroalimentación, la precisión de posicionamiento, el tiempo de maniobra, el eje de salida y el espacio de instalación disponible. Las opciones RS485, control inalámbrico, reinicio tras fallo de alimentación, multivuelta y pantalla deben definirse como parte de la configuración del actuador.
