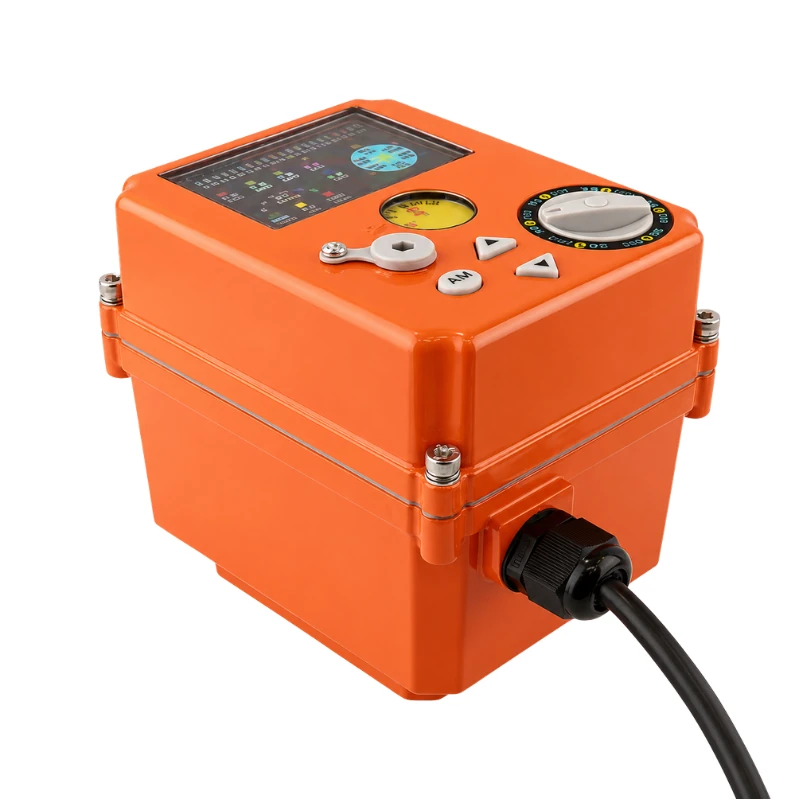

Présentation du produit
Le BBVA-MOD est conçu pour le positionnement continu des vannes à boisseau sphérique, papillon, à membrane et autres vannes rotatives. Il reçoit un signal de commande 4–20 mA ou 0–10 V, positionne la vanne selon la consigne et fournit un signal de retour correspondant. Il convient à la régulation automatique des débits de gaz et de liquide.
L’actionneur couvre une plage de couple de 10 à 200 N·m et propose des afficheurs OLED, LED ou LCD. Le panneau indique la position réelle, la consigne, l’état de fonctionnement et les défauts, et permet la commande manuelle, l’étalonnage de position et le réglage des paramètres.
Caractéristiques principales
- Couple de sortie de 10 à 200 N·m
- Commande proportionnelle et retour de position 4–20 mA ou 0–10 V
- Positionnement continu de 0 à 90°
- Erreur de base ±0,5 % et hystérésis inférieure à 0,3 %
- Précision de positionnement réglable de 0,2 % à 3,6 %
- Afficheur OLED, LED ou LCD au choix
- Commande manuelle, étalonnage de position et affichage d’état
- RS485 et contacts de fin de course en option
- Options sans fil, 4G, retour après coupure et fonctionnement multitours selon la configuration
Applications typiques
- Vannes modulantes motorisées à boisseau sphérique, papillon ou à membrane
- Régulation de débit de gaz et de liquide
- Commande à distance de la position des vannes
- Contrôle de procédés industriels et automatisation d’équipements
- Vannes en acier inoxydable, laiton ou UPVC
Spécifications générales
| Paramètre | Spécification |
|---|---|
| Mode de commande | Commande modulante |
| Signal d’entrée | 4–20 mA ou 0–10 V |
| Signal de retour | 4–20 mA ou 0–10 V |
| Couple de sortie | 10–200 N·m |
| Angle de rotation | 0–90° |
| Alimentation | 24 V CC ou 220 V CA |
| Temps de manœuvre | 8–20 s selon le couple |
| Erreur de base | ±0,5 % |
| Hystérésis | <0,3 % |
| Précision de positionnement | Réglable de 0,2 % à 3,6 % |
| Puissance en veille | ≤5 W |
| Température de service | −25 à 55 °C |
| Plage de température extrême | −45 à 75 °C |
| Indice de protection | IP65 ; IP55 pour certaines versions à afficheur interne |
| Matériau du boîtier | Plastique ou alliage d’aluminium |
Options de couple et de boîtier
| Couple | Temps | Arbre de sortie | Affichage | Masse | Dimensions |
|---|---|---|---|---|---|
| 10 N·m | 8 s | 9×9 mm | OLED | 0,2 kg | 69×61×58 mm |
| 15–18 N·m | 8 s | 9×9 mm | OLED | 0,38 kg | 69×61×58 mm |
| 30–45 N·m | 10 s | 11×11 mm | OLED | 0,87 kg | 78×57×80 mm |
| 50–75 N·m | 15 s | 14×14 mm | OLED interne ou LCD couleur | 1,0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | LED ou LCD couleur | 3,6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | LED ou LCD couleur | 3,6 kg | 143×110×140 mm |
Données électriques
| Plage de couple | Puissance en charge 24 V CC | Puissance en charge 220 V CA | Puissance au blocage 24 V CC | Puissance au blocage 220 V CA |
|---|---|---|---|---|
| 10–45 N·m | ≤10 W | ≤15 W | ≤25 W | ≤30 W |
| 50–75 N·m | ≤15 W | ≤20 W | ≤30 W | ≤35 W |
| 100–200 N·m | ≤35 W | ≤40 W | ≤60 W | ≤70 W |
Options de commande et de communication
| Élément | Options disponibles |
|---|---|
| Signal d’entrée | 4–20 mA ou 0–10 V |
| Signal de retour | 4–20 mA ou 0–10 V |
| Contacts ouvert et fermé | Disponibles sur toute la plage de couple |
| RS485 | Disponible sur toute la plage de couple |
| Télécommande sans fil | Certaines versions de 30 à 200 N·m |
| Commande sans fil 4G | Certaines versions de 30 à 200 N·m |
| Retour après coupure | Certaines versions de 50 à 200 N·m |
| Fonctionnement multitours | Jusqu’à 5 tours pour 30–45 N·m ; 10 tours pour 50–75 N·m ; 7 ou 68 tours pour 100–200 N·m |
Options d’affichage
| Plage de couple | Type d’affichage |
|---|---|
| 10–45 N·m | Afficheur OLED |
| 50–75 N·m | OLED interne ou LCD couleur |
| 100–200 N·m | LED ou LCD couleur |
L’afficheur indique la position réelle, la consigne, l’état de fonctionnement et les défauts. Le type disponible dépend du couple et de la configuration de commande.
Guide de sélection
La sélection doit tenir compte du couple maximal de réglage de la vanne, des signaux de commande et de retour, de la précision, du temps de manœuvre, de l’arbre de sortie et de l’espace disponible. Les options RS485, sans fil, retour après coupure, multitours et affichage doivent être définies avec la configuration.
