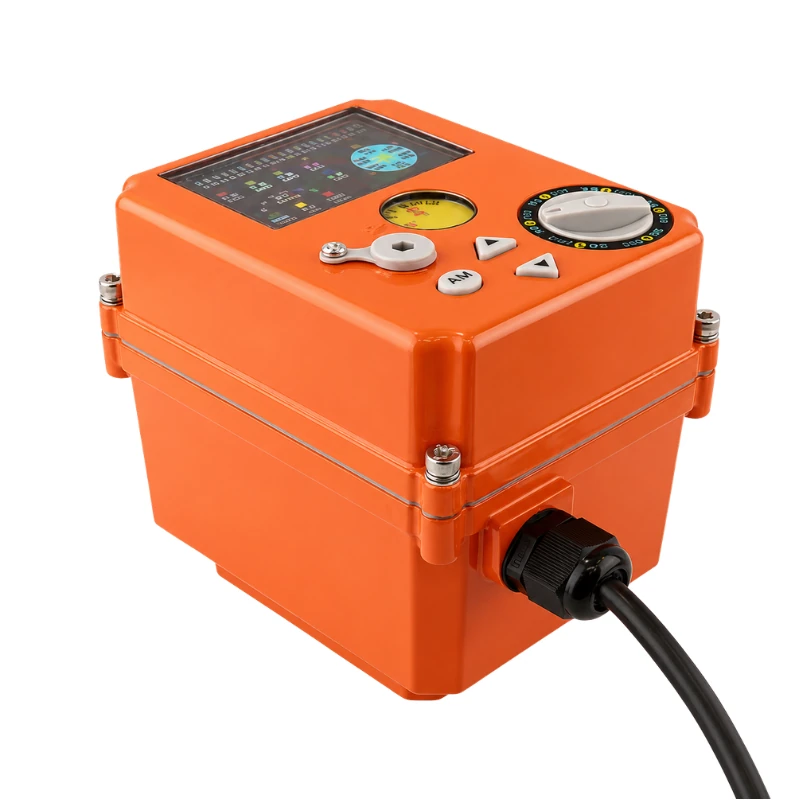

Produktübersicht
BBVA-MOD ist für die kontinuierliche Positionsregelung von Kugelhähnen, Klappen, Membranventilen und anderen drehbaren Armaturen ausgelegt. Es verarbeitet ein 4-20-mA- oder 0-10-V-Steuersignal, fährt das Ventil entsprechend dem Sollwert an und gibt ein entsprechendes Positionsrückmeldesignal aus. Damit eignet es sich für die automatische Regelung von Gas- und Flüssigkeitsströmen.
Der Antrieb deckt ein Ausgangsdrehmoment von 10 bis 200 N·m ab und ist mit OLED-, LED- oder LCD-Anzeige erhältlich. Das Bedienfeld zeigt die Ist-Position, den Sollwert, den Betriebszustand und Störmeldungen an und unterstützt Handbetrieb, Positionskalibrierung und Parametereinstellung.
Hauptmerkmale
- Ausgangsdrehmoment von 10 bis 200 N·m
- Proportionale Ansteuerung mit 4-20 mA oder 0-10 V
- Positionsrückmeldung mit 4-20 mA oder 0-10 V
- Kontinuierliche Positionierung von 0 bis 90°
- Grundfehler ±0,5 % und Hysterese unter 0,3 %
- Einstellbare Positioniergenauigkeit von 0,2 % bis 3,6 %
- OLED-, LED- oder LCD-Anzeige verfügbar
- Handbetrieb, Positionskalibrierung und Statusanzeige
- RS485 sowie Offen- und Geschlossen-Signale optional
- Drahtlose, 4G-, Stromausfall-Reset- und Mehrgangoptionen je nach Ausführung
Typische Anwendungen
- Motorisierte modulierende Kugelhähne
- Motorisierte modulierende Klappen
- Motorisierte modulierende Membranventile
- Regelung von Gas- und Flüssigkeitsdurchfluss
- Fernsteuerung der Ventilposition
- Industrielle Prozessregelung und Anlagenautomation
- Ventile aus Edelstahl, Messing und UPVC
Allgemeine Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Steuerungsart | Modulierende Regelung |
| Eingangssignal | 4-20 mA oder 0-10 V |
| Ausgangsrückmeldung | 4-20 mA oder 0-10 V |
| Ausgangsdrehmoment | 10-200 N·m |
| Drehwinkel | 0-90° |
| Stromversorgung | 24 V DC oder 220 V AC |
| Stellzeit | 8-20 s, abhängig von der Drehmomentkonfiguration |
| Grundfehler | ±0,5 % |
| Hysterese | <0,3 % |
| Positioniergenauigkeit | Einstellbar von 0,2 % bis 3,6 % |
| Standby-Leistung | ≤ 5 W |
| Betriebstemperatur | -25 bis 55 °C |
| Extremtemperaturbereich | -45 bis 75 °C |
| Schutzart | IP65; IP55 für ausgewählte interne Anzeigevarianten |
| Gehäusematerial | Kunststoff oder Aluminiumlegierung |
Drehmoment- und Gehäuseoptionen
| Drehmomentkonfiguration | Stellzeit | Abtriebswelle | Anzeige | Gewicht | Abmessungen |
|---|---|---|---|---|---|
| 10 N·m | 8 s | 9×9 mm | OLED | 0,2 kg | 69×61×58 mm |
| 15-18 N·m | 8 s | 9×9 mm | OLED | 0,38 kg | 69×61×58 mm |
| 30-45 N·m | 10 s | 11×11 mm | OLED | 0,87 kg | 78×57×80 mm |
| 50-75 N·m | 15 s | 14×14 mm | Internes OLED oder Farb-LCD | 1,0 kg | 110×90×82 mm |
| 100 N·m | 10 s | 17×17 mm | LED oder Farb-LCD | 3,6 kg | 143×110×140 mm |
| 200 N·m | 20 s | 17×17 mm | LED oder Farb-LCD | 3,6 kg | 143×110×140 mm |
Leistungsdaten
| Drehmomentbereich | Nennleistung unter Last 24 V DC | Nennleistung unter Last 220 V AC | Blockierleistung 24 V DC | Blockierleistung 220 V AC |
|---|---|---|---|---|
| 10-45 N·m | ≤ 10 W | ≤ 15 W | ≤ 25 W | ≤ 30 W |
| 50-75 N·m | ≤ 15 W | ≤ 20 W | ≤ 30 W | ≤ 35 W |
| 100-200 N·m | ≤ 35 W | ≤ 40 W | ≤ 60 W | ≤ 70 W |
Steuerungs- und Kommunikationsoptionen
| Konfigurationspunkt | Verfügbare Optionen |
|---|---|
| Eingangssignal | 4-20 mA oder 0-10 V |
| Ausgangsrückmeldung | 4-20 mA oder 0-10 V |
| Offen- und Geschlossen-Signale | Im gesamten Drehmomentbereich verfügbar |
| RS485 | Im gesamten Drehmomentbereich verfügbar |
| Drahtlose Fernsteuerung | Für ausgewählte 30-200 N·m-Ausführungen verfügbar |
| 4G-Fernsteuerung | Für ausgewählte 30-200 N·m-Ausführungen verfügbar |
| Stromausfall-Reset | Für ausgewählte 50-200 N·m-Ausführungen verfügbar |
| Mehrgangbetrieb | Bis zu 5 Umdrehungen für 30-45 N·m; bis zu 10 Umdrehungen für 50-75 N·m; bis zu 7 oder 68 Umdrehungen für 100-200 N·m |
Anzeigeoptionen
| Drehmomentbereich | Anzeigetyp |
|---|---|
| 10-45 N·m | OLED-Anzeige |
| 50-75 N·m | Internes OLED oder Farb-LCD |
| 100-200 N·m | LED oder Farb-LCD |
Die Anzeige kann die Ist-Position des Ventils, den Sollwert, den Betriebszustand und Störmeldungen anzeigen. Der verfügbare Anzeigetyp hängt vom gewählten Drehmoment und der Steuerungskonfiguration ab.
Auswahlhilfe
Bei der Auswahl sind das maximale Regelmoment des Ventils, das Steuersignal, das Rückmeldesignal, die Positioniergenauigkeit, die Stellzeit, die Abtriebswelle und der verfügbare Einbauraum zu berücksichtigen. RS485, drahtlose Steuerung, Stromausfall-Reset, Mehrgangbetrieb und Anzeigeoptionen sollten als Teil der Antriebskonfiguration festgelegt werden.
