BBUWM-I 工业大口径超声水表 | Deep Minds Ultrasonic

产品概述

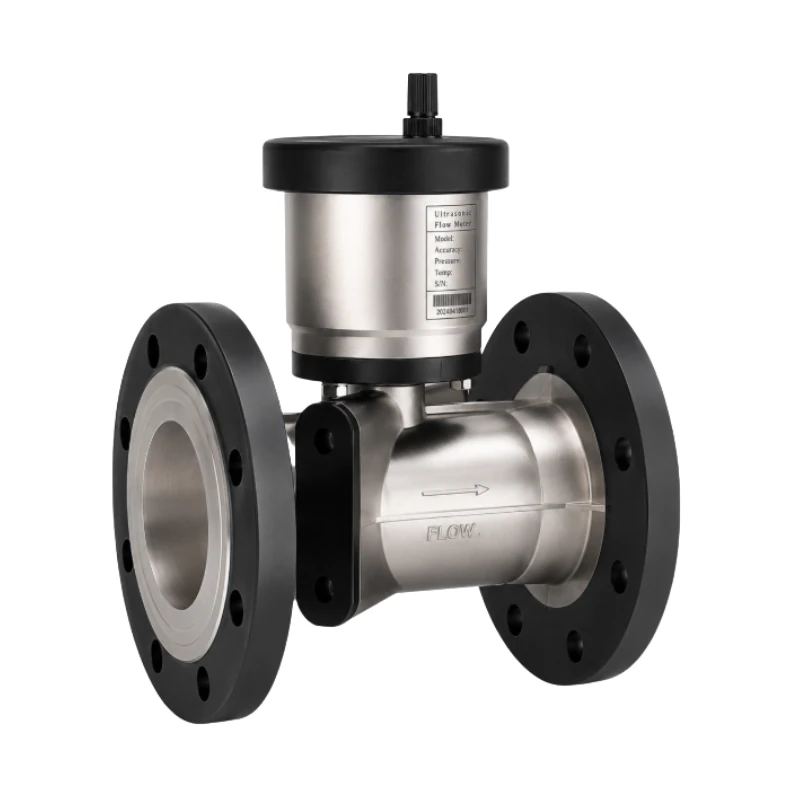

BBUWM-I 是面向大口径管网和严苛环境的法兰式多声道超声水表。产品采用多声路时差法测量，无机械活动计量部件，可显示累积流量、瞬时流量、压力、水流方向和设备状态，并支持远程抄表及数据管理。

产品口径覆盖 DN50 至 DN500，标准材质为 SS304，可选 SS316 或 SS316L。通信方式可选择 RS485/Modbus、M-Bus、NB-IoT/CAT.1、脉冲、4–20 mA、GPRS 和 BACnet。

RS485 波特率可选择 2400、4800 或 9600 bps，默认 2400 bps。

流量参数

DN	始动流量 Qstart	最小流量 Q1	分界流量 Q2	常用流量 Q3	过载流量 Q4	R
50	13 L/h	0.08 m³/h	0.13 m³/h	40 m³/h	50 m³/h	500
65	23 L/h	0.126 m³/h	0.20 m³/h	63 m³/h	78.75 m³/h	500
80	34 L/h	0.126 m³/h	0.20 m³/h	63 m³/h	78.75 m³/h	500
100	54 L/h	0.20 m³/h	0.32 m³/h	100 m³/h	125 m³/h	500
125	84 L/h	0.32 m³/h	0.51 m³/h	160 m³/h	200 m³/h	500
150	121 L/h	0.50 m³/h	0.80 m³/h	250 m³/h	312.5 m³/h	500
200	215 L/h	0.80 m³/h	1.28 m³/h	400 m³/h	500 m³/h	500
250	336 L/h	2.00 m³/h	3.20 m³/h	1000 m³/h	1250 m³/h	500
300	483 L/h	2.00 m³/h	3.20 m³/h	1000 m³/h	1250 m³/h	500
400	859 L/h	3.20 m³/h	5.12 m³/h	1600 m³/h	2000 m³/h	500
500	1343 L/h	5.00 m³/h	8.00 m³/h	2500 m³/h	3125 m³/h	500

DN	L	B	H	螺栓孔	K	压力	SS 重量
50	200 mm	165 mm	257 mm	18 × 4	125 mm	1.6 MPa	9.52 kg
65	200 mm	177 mm	277 mm	18 × 4	145 mm	1.6 MPa	11.6 kg
80	225 mm	200 mm	297 mm	18 × 8	160 mm	1.6 MPa	14.1 kg
100	250 mm	220 mm	314 mm	18 × 8	180 mm	1.6 MPa	17.1 kg
150	300 mm	285 mm	373 mm	22 × 8	240 mm	1.6 MPa	26.98 kg
200	350 mm	340 mm	431 mm	22 × 8	295 mm	1.6 MPa	37.9 kg
250	450 mm	395 mm	500 mm	22 × 12	350 mm	1.6 MPa	41.7 kg
300	500 mm	445 mm	552 mm	22 × 12	400 mm	1.6 MPa	49.7 kg
