产品概述

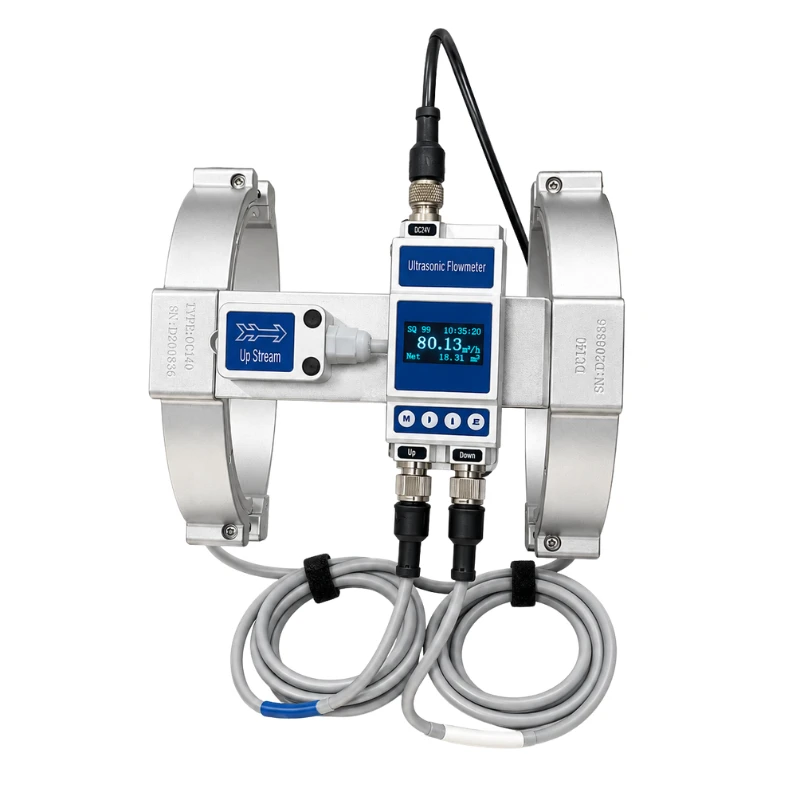

BBUFM-S 是一款面向小管径管路和设备配套应用的外卡式超声波液体流量计。产品采用时差法测量原理，通过与管径匹配的专用卡具安装在管道外部，无需切管、开孔或接触被测液体。
产品提供一体式、分体式及分体高温型配置，适用于水、纯水、超纯水以及多种洁净工艺液体的在线流量监测，可应用于清洗设备、饮料生产、制药、空调机组和工业过程设备。
产品特点
- 外卡式非侵入测量，无需切管或改变原有管路
- 专用卡具与管道外径匹配，安装定位方便
- 提供一体式、分体式和分体高温型
- 适用于金属管和多种塑料管
- OLED 显示屏，可显示瞬时流量和累计流量
- 支持 4–20 mA、RS485/Modbus 及可选 OCT 报警输出
- 无活动部件，无额外压损，维护量小
典型应用
- 工业清洗设备和玻璃清洗设备
- 饮料、食品和制药生产线
- 纯水及超纯水系统
- 空调机组和设备冷却水
- 化工与工艺液体输送
- 小管径管网流量监测
适用介质
适用于声学性能稳定、气泡和空化较少的洁净液体，包括：
- 自来水、纯水和超纯水
- 饮料及酒精类液体
- 酸、碱及盐类溶液
- 清洗液和部分化学溶剂
- 其他可进行超声波传播的工艺液体
技术参数
| 参数 | 数值 |
|---|---|
| 测量原理 | 时差法超声波 |
| 流速范围 | 0.1 至 5.0 m/s |
| 测量精度 | ±2.0% |
| 重复性 | 0.8% |
| 管道外径范围 | 约 9.53 至 220 mm |
| 模拟输出 | 4–20 mA，最大负载 600 Ω |
| 报警输出 | OCT 高低限报警，可选 |
| 通信接口 | RS485，Modbus 协议 |
| 电源 | 24 VDC |
| 标准电缆长度 | 2.0 m |
| 显示屏 | OLED，128 × 64 |
| 累积器 | 6 位数字 |
| 数据存储 | 日、月、年及累计流量记录 |
| 环境温度 | 0 至 50 °C |
| 环境湿度 | 0–95% RH，无冷凝 |
| 防护等级 | IP54 |
| 外壳材料 | 铝合金 |
结构配置
| 配置 | 适用范围与特点 |
|---|---|
| 一体式 | 主机与流量换能器组合安装，适用于约 9.53 至 110 mm 管道外径 |
| 分体式 | 显示主机与流量换能器分开安装，覆盖约 9.53 至 220 mm 管道外径 |
| 分体高温型 | 主机与换能器分开安装，换能器介质温度范围扩展至 0 至 110 °C |
温度范围
| 配置 | 介质温度 |
|---|---|
| 一体式 | 0 至 50 °C |
| 标准分体式 | 0 至 80 °C |
| 分体高温型 | 0 至 110 °C |
管道配置
产品按照实际管道外径选择相应卡具。
| 标称外径 | 对应公称管径 |
|---|---|
| 9.53 mm | DN6 |
| 12.7 mm | DN8 |
| 15 mm | DN10 |
| 20 mm | DN15 |
| 25 mm | DN20 |
| 32 mm | DN25 |
| 40 mm | DN32 |
| 50 mm | DN40 |
| 63 mm | DN50 |
| 75 mm | DN65 |
| 90 mm | DN80 |
| 110 mm | DN100 |
| 140 mm | DN125 |
| 160 mm | DN150 |
| 220 mm | DN200 |
参考流量范围
| 标称外径 | 最小流量 | 最大流量 |
|---|---|---|
| 9.53 mm | 0.02 m³/h | 0.66 m³/h |
| 12.7 mm | 0.04 m³/h | 1.18 m³/h |
| 15 mm | 0.06 m³/h | 1.84 m³/h |
| 20 mm | 0.06 m³/h | 3.18 m³/h |
| 25 mm | 0.11 m³/h | 5.65 m³/h |
| 32 mm | 0.18 m³/h | 8.83 m³/h |
| 40 mm | 0.29 m³/h | 14.47 m³/h |
| 50 mm | 0.45 m³/h | 22.61 m³/h |
| 63 mm | 0.71 m³/h | 35.33 m³/h |
| 75 mm | 1.19 m³/h | 59.70 m³/h |
| 90 mm | 1.81 m³/h | 90.43 m³/h |
| 110 mm | 2.83 m³/h | 141.30 m³/h |
| 140 mm | 4.42 m³/h | 220.78 m³/h |
| 160 mm | 6.36 m³/h | 317.93 m³/h |
| 220 mm | 11.30 m³/h | 565.20 m³/h |
适用管材
- 不锈钢管
- 碳钢管
- 铜管
- PVC / CPVC
- PVDF
- PPR / PPH
- PFA / PU
- HDPE
对于未列出的管材，建议根据管材声学性能进行选型确认。
测量与显示
- 瞬时流量
- 净累计流量
- 日累计、月累计和年累计记录
- 公制和英制单位切换
- 高低限报警
选型信息
- 管道实际外径、内径及壁厚
- 管材
- 被测液体名称
- 介质温度
- 预计流量范围
- 一体式、分体式或高温分体式需求
- 所需输出和通信方式
