Produktübersicht

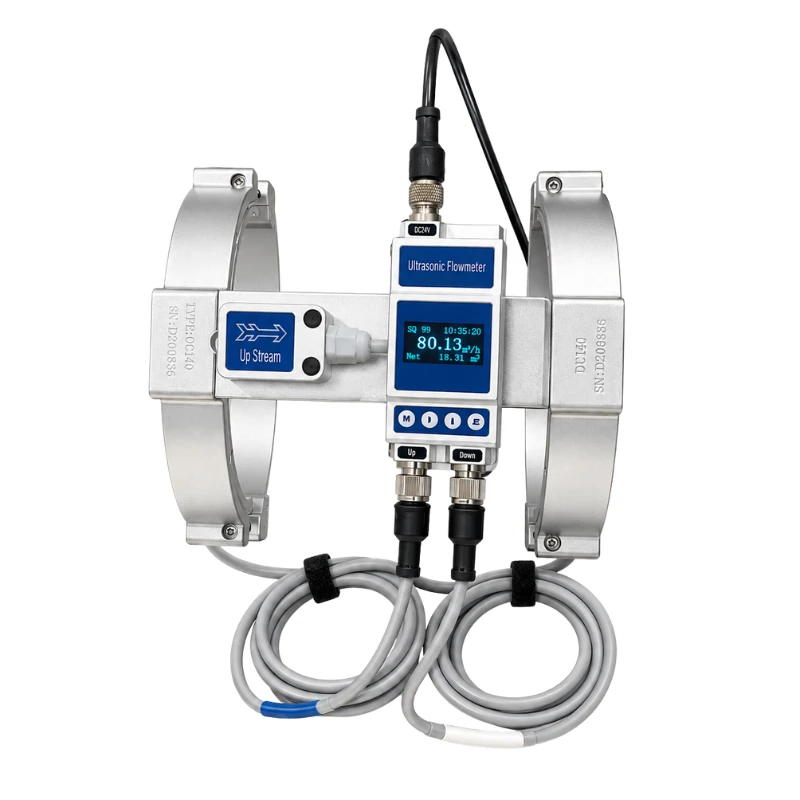

BBUFM-S ist ein Clamp-on-Ultraschall-Durchflussmessgerät für Flüssigkeiten, das für kleine Rohrdurchmesser und die Integration in Anlagen entwickelt wurde. Es arbeitet nach dem Laufzeitverfahren und wird außen an der Rohrleitung mit einer größenangepassten Halterung montiert. Ein Schneiden oder Bohren der Rohrleitung sowie ein Kontakt mit dem Medium sind nicht erforderlich.
Es sind kompakte, externe und externe Hochtemperatur-Ausführungen verfügbar. Das Messgerät eignet sich für die Online-Überwachung von Wasser, gereinigtem Wasser, Reinstwasser und sauberen Prozessflüssigkeiten in Reinigungsanlagen, Getränkeproduktion, pharmazeutischen Systemen, HLK-Anlagen und industriellen Prozessanlagen.
Hauptmerkmale
- Nichtinvasive Clamp-on-Messung ohne Rohränderung
- Größenangepasste Montagehalterung für eine einfache Positionierung
- Kompakte, externe und externe Hochtemperatur-Ausführungen
- Geeignet für Metallrohre und verschiedene Kunststoffrohre
- OLED-Anzeige für momentanen und aufsummierten Durchfluss
- 4–20 mA, RS485/Modbus und optionaler OCT-Alarmausgang
- Keine beweglichen Teile, kein zusätzlicher Druckverlust und geringer Wartungsaufwand
Typische Anwendungen
- Industrielle Reinigungsanlagen und Anlagen für Flachglasreinigung
- Getränke-, Lebensmittel- und Pharmaproduktionslinien
- Systeme für gereinigtes Wasser und Reinstwasser
- HLK-Anlagen und Kühlwasser von Geräten
- Förderung von Chemikalien und Prozessflüssigkeiten
- Durchflussüberwachung in kleinen Rohrleitungen
Geeignete Flüssigkeiten
Das Messgerät ist für saubere Flüssigkeiten mit stabilen akustischen Eigenschaften und möglichst wenig Blasen oder Kavitation ausgelegt, darunter:
- Leitungswasser, gereinigtes Wasser und Reinstwasser
- Getränke und alkoholhaltige Flüssigkeiten
- Säure-, Lauge- und Salzlösungen
- Reinigungsflüssigkeiten und ausgewählte chemische Lösungsmittel
- Andere Prozessflüssigkeiten, die sich für die Ultraschallübertragung eignen
Technische Daten
| Parameter | Wert |
|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren |
| Geschwindigkeitsbereich | 0,1 bis 5,0 m/s |
| Genauigkeit | Besser als ±2,0 % |
| Wiederholbarkeit | 0,8 % |
| Bereich des Rohr-Außendurchmessers | Ca. 9,53 bis 220 mm |
| Analogausgang | 4–20 mA, maximale Last 600 Ω |
| Alarmausgang | Optionaler OCT-Alarm für obere und untere Grenze |
| Kommunikation | RS485, Modbus-Protokoll |
| Stromversorgung | 24 VDC |
| Standardkabellänge | 2,0 m |
| Anzeige | 128 × 64 OLED |
| Totalisator | Sechsstellig |
| Datenspeicherung | Tages-, Monats-, Jahres- und Gesamtdurchflussaufzeichnungen |
| Umgebungstemperatur | 0 bis 50 °C |
| Luftfeuchte | 0–85 % rF, nicht kondensierend |
| Schutzart | IP54 |
| Gehäusematerial | Aluminiumlegierung |
Konfigurationsoptionen
| Konfiguration | Anwendung und Merkmale |
|---|---|
| Kompakt | Sender und Wandler als eine Einheit installiert; für Rohr-Außendurchmesser von ca. 9,53 bis 110 mm |
| Externe Ausführung | Sender mit Anzeige und Wandler getrennt installiert; deckt Rohr-Außendurchmesser von ca. 9,53 bis 220 mm ab |
| Externe Hochtemperaturausführung | Sender und Wandler getrennt; Mediumtemperaturbereich erweitert auf 0 bis 110 °C |
Temperaturbereiche
| Konfiguration | Mediumtemperatur |
|---|---|
| Kompakt | 0 bis 50 °C |
| Standard externe Ausführung | 0 bis 80 °C |
| Externe Hochtemperaturausführung | 0 bis 110 °C |
Rohrkonfigurationen
Die Halterung wird entsprechend dem tatsächlichen Rohr-Außendurchmesser ausgewählt.
| Nenn-Außendurchmesser | Entsprechende Nennweite |
|---|---|
| 9,53 mm | DN6 |
| 12,7 mm | DN8 |
| 15 mm | DN10 |
| 20 mm | DN15 |
| 25 mm | DN20 |
| 32 mm | DN25 |
| 40 mm | DN32 |
| 50 mm | DN40 |
| 63 mm | DN50 |
| 75 mm | DN65 |
| 90 mm | DN80 |
| 110 mm | DN100 |
| 140 mm | DN125 |
| 160 mm | DN150 |
| 220 mm | DN200 |
Referenz-Durchflussbereiche
| Nenn-Außendurchmesser | Minimaler Durchfluss | Maximaler Durchfluss |
|---|---|---|
| 9,53 mm | 0,02 m³/h | 0,66 m³/h |
| 12,7 mm | 0,04 m³/h | 1,18 m³/h |
| 15 mm | 0,06 m³/h | 1,84 m³/h |
| 20 mm | 0,06 m³/h | 3,18 m³/h |
| 25 mm | 0,11 m³/h | 5,65 m³/h |
| 32 mm | 0,18 m³/h | 8,83 m³/h |
| 40 mm | 0,29 m³/h | 14,47 m³/h |
| 50 mm | 0,45 m³/h | 22,61 m³/h |
| 63 mm | 0,71 m³/h | 35,33 m³/h |
| 75 mm | 1,19 m³/h | 59,70 m³/h |
| 90 mm | 1,81 m³/h | 90,43 m³/h |
| 110 mm | 2,83 m³/h | 141,30 m³/h |
| 140 mm | 4,42 m³/h | 220,78 m³/h |
| 160 mm | 6,36 m³/h | 317,93 m³/h |
| 220 mm | 11,30 m³/h | 565,20 m³/h |
Kompatible Rohrmaterialien
- Edelstahl
- Kohlenstoffstahl
- Kupfer
- PVC / CPVC
- PVDF
- PPR / PPH
- PFA / PU
- HDPE
Für andere Rohrmaterialien sollte die Auswahl anhand der akustischen Eigenschaften bestätigt werden.
Messung und Anzeige
- Momentandurchfluss
- Netto-Gesamtdurchfluss
- Tages-, Monats- und Jahresaufzeichnungen
- Metrische und imperiale Einheiten
- Grenzwertalarme oben und unten
Auswahlinformationen
- Tatsächlicher Außen-, Innen- und Wanddurchmesser der Rohrleitung
- Rohrmaterial
- Name der Flüssigkeit
- Mediumtemperatur
- Erwarteter Durchflussbereich
- Kompakte, externe oder externe Hochtemperaturausführung
- Erforderliche Ausgangs- und Kommunikationsschnittstelle
