Descripción general

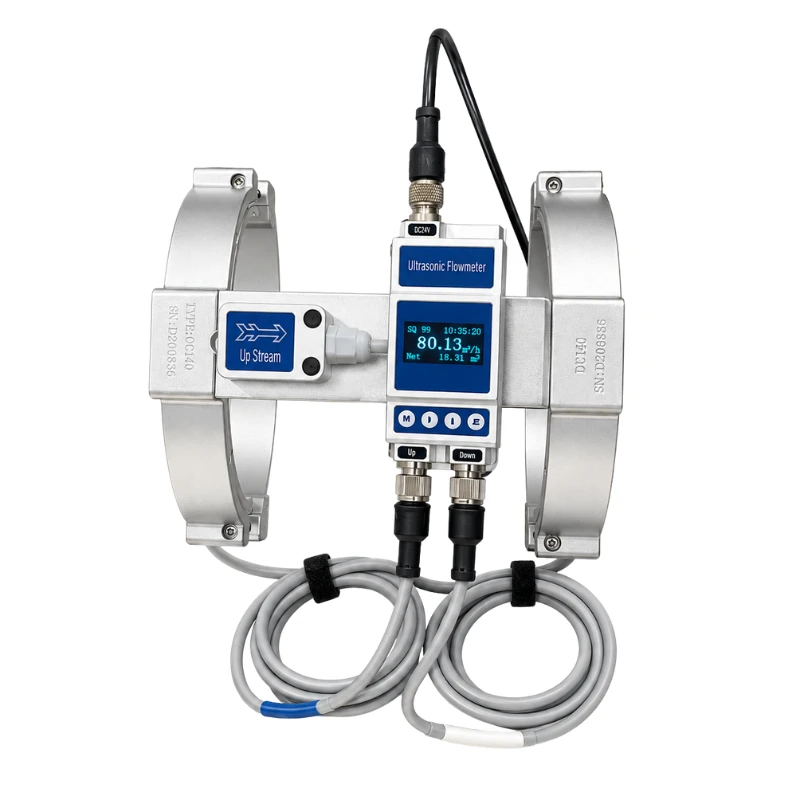

BBUFM-S es un caudalímetro ultrasónico de pinza para líquidos, diseñado para tuberías pequeñas e integración en equipos. Utiliza el principio de tiempo de tránsito y se instala en el exterior de la tubería con un soporte adaptado al diámetro. No requiere cortar la tubería, taladrar ni entrar en contacto con el líquido.
Se ofrecen configuraciones compacta, remota y remota de alta temperatura. El medidor es adecuado para la supervisión en línea del caudal de agua, agua purificada, agua ultrapura y líquidos de proceso limpios en equipos de limpieza, producción de bebidas, sistemas farmacéuticos, unidades HVAC y equipos de proceso industrial.
Características principales
- Medición no intrusiva por pinza sin modificar la tubería
- Soporte de montaje adaptado al diámetro para facilitar el posicionamiento
- Configuraciones compacta, remota y remota de alta temperatura
- Compatible con tuberías metálicas y de diversos plásticos
- Pantalla OLED para caudal instantáneo y acumulado
- 4–20 mA, RS485/Modbus y salida de alarma OCT opcional
- Sin partes móviles, sin pérdida de presión adicional y con mantenimiento mínimo
Aplicaciones típicas
- Equipos de limpieza industrial y de vidrio plano
- Líneas de producción de bebidas, alimentos y productos farmacéuticos
- Sistemas de agua purificada y ultrapura
- Unidades HVAC y agua de refrigeración de equipos
- Transferencia de productos químicos y líquidos de proceso
- Supervisión de caudal en tuberías pequeñas
Líquidos adecuados
El medidor está destinado a líquidos limpios con propiedades acústicas estables y con pocas burbujas o cavitación, entre ellos:
- Agua de red, agua purificada y agua ultrapura
- Bebidas y líquidos con base alcohólica
- Soluciones ácidas, alcalinas y salinas
- Fluidos de limpieza y determinados disolventes químicos
- Otros líquidos de proceso adecuados para la transmisión ultrasónica
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Principio de medición | Tiempo de tránsito ultrasónico |
| Rango de velocidad | 0,1 a 5,0 m/s |
| Precisión | ±2,0 % |
| Repetibilidad | 0,8 % |
| Rango de diámetro exterior de tubería | Aproximadamente 9,53 a 220 mm |
| Salida analógica | 4–20 mA, carga máxima de 600 Ω |
| Salida de alarma | Alarma OCT alta y baja opcional |
| Comunicación | RS485, protocolo Modbus |
| Alimentación | 24 VCC |
| Longitud estándar del cable | 2,0 m |
| Pantalla | OLED 128 × 64 |
| Totalizador | Seis dígitos |
| Almacenamiento de datos | Registros diarios, mensuales, anuales y acumulados de caudal |
| Temperatura ambiente | 0 a 50 °C |
| Humedad | 0–85 % HR, sin condensación |
| Grado de protección | IP54 |
| Material de la carcasa | Aleación de aluminio |
Opciones de configuración
| Configuración | Aplicación y características |
|---|---|
| Compacta | Transmisor y transductor instalados como un solo conjunto; para diámetros exteriores de tubería de aproximadamente 9,53 a 110 mm |
| Remota | Transmisor con pantalla y transductor instalados por separado; cubre diámetros exteriores de aproximadamente 9,53 a 220 mm |
| Remota de alta temperatura | Transmisor y transductor por separado; rango de temperatura del medio ampliado hasta 0 a 110 °C |
Rangos de temperatura
| Configuración | Temperatura del medio |
|---|---|
| Compacta | 0 a 50 °C |
| Remota estándar | 0 a 80 °C |
| Remota de alta temperatura | 0 a 110 °C |
Configuraciones de tubería
El soporte de montaje se selecciona según el diámetro exterior real de la tubería.
| Diámetro exterior nominal | Tamaño nominal de tubería correspondiente |
|---|---|
| 9,53 mm | DN6 |
| 12,7 mm | DN8 |
| 15 mm | DN10 |
| 20 mm | DN15 |
| 25 mm | DN20 |
| 32 mm | DN25 |
| 40 mm | DN32 |
| 50 mm | DN40 |
| 63 mm | DN50 |
| 75 mm | DN65 |
| 90 mm | DN80 |
| 110 mm | DN100 |
| 140 mm | DN125 |
| 160 mm | DN150 |
| 220 mm | DN200 |
Rangos de caudal de referencia
| Diámetro exterior nominal | Caudal mínimo | Caudal máximo |
|---|---|---|
| 9,53 mm | 0,02 m³/h | 0,66 m³/h |
| 12,7 mm | 0,04 m³/h | 1,18 m³/h |
| 15 mm | 0,06 m³/h | 1,84 m³/h |
| 20 mm | 0,06 m³/h | 3,18 m³/h |
| 25 mm | 0,11 m³/h | 5,65 m³/h |
| 32 mm | 0,18 m³/h | 8,83 m³/h |
| 40 mm | 0,29 m³/h | 14,47 m³/h |
| 50 mm | 0,45 m³/h | 22,61 m³/h |
| 63 mm | 0,71 m³/h | 35,33 m³/h |
| 75 mm | 1,19 m³/h | 59,70 m³/h |
| 90 mm | 1,81 m³/h | 90,43 m³/h |
| 110 mm | 2,83 m³/h | 141,30 m³/h |
| 140 mm | 4,42 m³/h | 220,78 m³/h |
| 160 mm | 6,36 m³/h | 317,93 m³/h |
| 220 mm | 11,30 m³/h | 565,20 m³/h |
Materiales de tubería compatibles
- Acero inoxidable
- Acero al carbono
- Cobre
- PVC / CPVC
- PVDF
- PPR / PPH
- PFA / PU
- HDPE
Para otros materiales de tubería, la selección debe confirmarse según sus propiedades acústicas.
Medición y visualización
- Caudal instantáneo
- Caudal acumulado neto
- Registros acumulados diarios, mensuales y anuales
- Unidades métricas e imperiales
- Alarmas de límite superior e inferior
Información de selección
- Diámetro exterior, diámetro interior y espesor real de la tubería
- Material de la tubería
- Nombre del líquido
- Temperatura del medio
- Rango de caudal esperado
- Configuración compacta, remota o remota de alta temperatura
- Salida e interfaz de comunicación requeridas
