产品概述

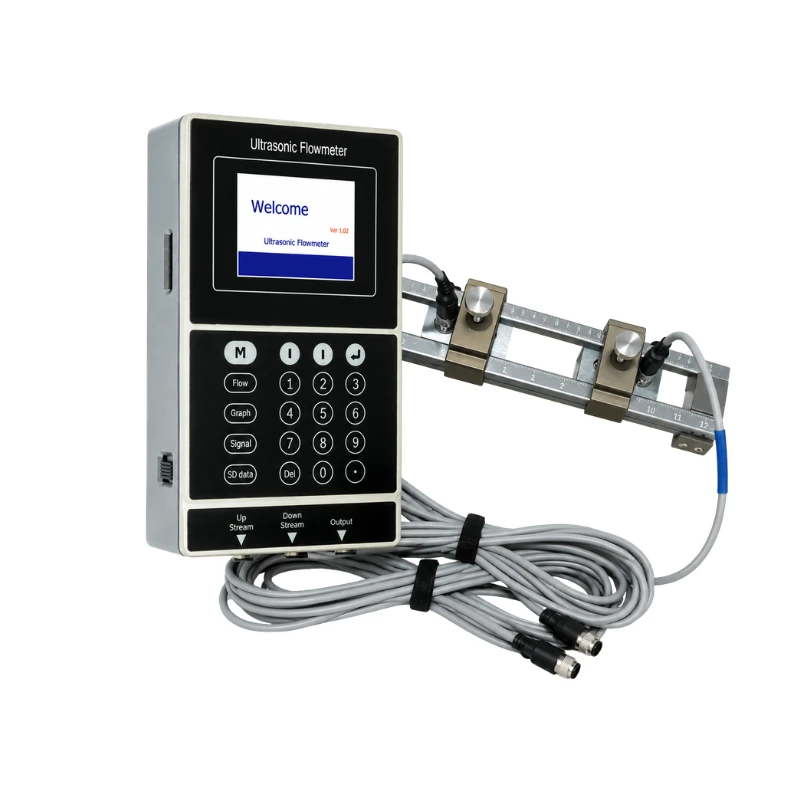

BBUFM-P 是一款便携式外夹超声波液体流量计，适用于临时测量、调试、验证、故障排查和现场流量调查。外夹式换能器无需切割或打开管线即可安装，便于在多个测点之间快速开展测量。
产品提供标准型和高精度型两种配置。两种配置均采用内置可充电锂电池，并支持外部 4–20 mA 输出，可用于临时监测或数据采集。
主要特点
- 便携式、非侵入式外夹超声波流量测量
- 无需切管，不中断工艺过程
- 提供标准型和高精度型配置
- 内置锂电池，典型工作时间约 16 小时
- 管径范围广，最大可达 5000 mm
- 大尺寸 TFT 显示屏和实体按键
- 4–20 mA 模拟输出
- 适用于现场测量和多点巡检
典型应用
- 流量验证与调试
- 工厂临时流量测量
- 供水和水处理调查
- 暖通空调水力平衡和冷冻水测试
- 工业过程水测量
- 泵和管线性能检查
适用液体
本仪表适用于可采用超声波时差法测量的满管液体，尤其适合水和相对清洁的过程液体。
技术参数
| 参数 | 标准型 | 高精度型 |
|---|---|---|
| 测量原理 | 超声波时差法 | |
| 流速范围 | 0 至 ±12 m/s | 0 至 ±12 m/s |
| 精度 | 测量值的 ±1.0% | 测量值的 ±0.5% |
| 重复性 | 0.2% | 0.15% |
| 线性度 | ±1.0% | ±0.5% |
| 管径 | 25 至 2000 mm | 25 至 5000 mm |
| 模拟输出 | 4–20 mA，最大负载 750 Ω | |
| 电源 | 内置锂电池 | |
| 典型电池续航 | 约 16 小时 | |
| 显示屏 | 2.8 英寸 TFT LCD，320 × 240 | 3.5 英寸 TFT LCD，480 × 320 |
| 主机工作温度 | -40 至 60 °C | |
| 标准换能器温度 | -40 至 80 °C | |
| 湿度 | 最高 95% RH，无冷凝 | |
| 主机外壳 | 压铸铝 | |
| 标准换能器电缆 | 5 m | |
配置选项
| 配置 | 推荐用途 |
|---|---|
| 标准型 | 一般现场测量；精度 ±1.0%；管径 25 至 2000 mm |
| 高精度型 | 高精度现场测量和大口径管道；精度 ±0.5%；管径 25 至 5000 mm |
安装方式
可根据管径和测量条件选择 V、Z、N 或 W 安装方式。正确的换能器间距和合适的直管段对可靠测量十分重要。
选型信息
- 管道外径和壁厚
- 管材及衬里（如有）
- 液体名称和温度
- 预计流量范围
- 所需精度等级
- 预计测量位置
- 所需电缆长度和 4–20 mA 输出用途
