Descripción general

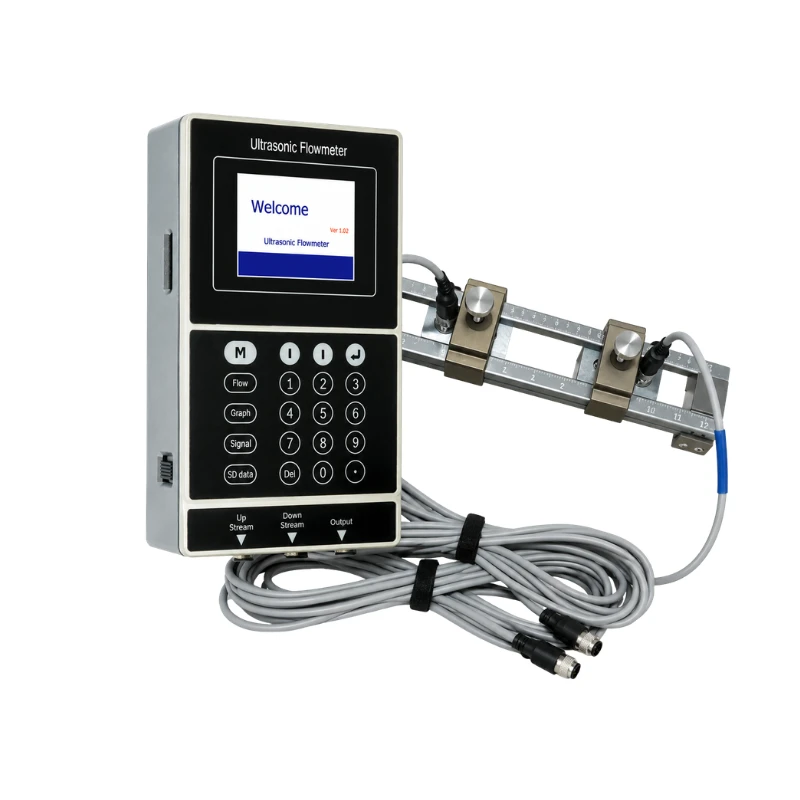

BBUFM-P es un medidor ultrasónico portátil de líquidos para ensayos de campo, inspección y verificación de caudal. Utiliza el principio de tiempo de tránsito y sus transductores de pinza se montan en el exterior de la tubería mediante un riel de alineación. No requiere cortar la tubería, interrumpir el proceso ni entrar en contacto con el líquido.
El transmisor, los transductores, los accesorios de montaje y el maletín forman un kit completo de medición de campo. El sistema puede trasladarse rápidamente entre puntos de medida y es adecuado para abastecimiento de agua, aguas residuales, procesos químicos, riego y tuberías de proceso industrial.
Características clave
- Kit portátil para inspección de campo y mediciones temporales
- Instalación externa no intrusiva, sin pérdida de carga ni riesgo de fuga
- Batería recargable con unas 16 horas de funcionamiento
- Pantalla a color y teclado numérico para una configuración cómoda en campo
- Riel integrado para posicionamiento y control de separación de los transductores
- Salida de 4–20 mA
Aplicaciones típicas
- Inspección de tuberías y verificación de caudal
- Comparación en campo de caudalímetros instalados
- Medición temporal de líneas de proceso industrial
- Sistemas de abastecimiento de agua, aguas residuales y riego
- Ensayos de caudal de agua en HVAC y sistemas energéticos
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Principio de medición | Ultrasonido por tiempo de tránsito |
| Medio | Líquido en tubería llena |
| Rango de velocidad | -12 a +12 m/s |
| Precisión | ±0,5% de la lectura; ±0,01 m/s en el rango de baja velocidad |
| Repetibilidad | 0,15% |
| Linealidad | 0,5% |
| Tamaño de tubería | DN25 a DN5000 |
| Salida analógica | 4–20 mA, carga máxima de 750 Ω |
| Tiempo de funcionamiento de la batería | Unas 16 horas |
| Pantalla | TFT LCD de 3,5 pulgadas, 480 × 320 |
| Temperatura del transmisor | -40 a +60 °C |
| Temperatura estándar del transductor | -40 a +60 °C |
| Humedad | Hasta 95% RH, sin condensación |
| Carcasa del transmisor | Aleación de aluminio mecanizada por CNC |
| Peso del transmisor | Aproximadamente 0,82 kg |
| Peso de transductores y riel | Aproximadamente 1,29 kg |
Contenido estándar
- Transmisor portátil del caudalímetro ultrasónico
- Transductores de pinza montados sobre riel
- Cable del transductor
- Cable de salida de 4–20 mA
- Adaptador de alimentación
- Accesorios y fijaciones de montaje
- Acoplante acústico
- Cinta métrica
- Maletín de transporte
Instalación
Se pueden utilizar los métodos de montaje V, N, Z o W según el diámetro de la tubería y las condiciones de la instalación. El tramo seleccionado debe permanecer lleno y disponer de las longitudes rectas aguas arriba y aguas abajo necesarias.
Opciones disponibles
| Elemento | Opción disponible |
|---|---|
| Montaje del transductor | Riel de alineación integrado |
| Longitud estándar del cable | 5 m |
| Cable extendido | Hasta 20 m en incrementos de 5 m |
| Salida | 4–20 mA |
Información de selección
- Diámetro exterior, material y espesor de pared de la tubería
- Material y espesor del revestimiento interior
- Tipo de líquido y temperatura de funcionamiento
- Rango de caudal o velocidad esperado
- Ubicación de la medición y longitud recta disponible
- Longitud de cable requerida
