Produktübersicht

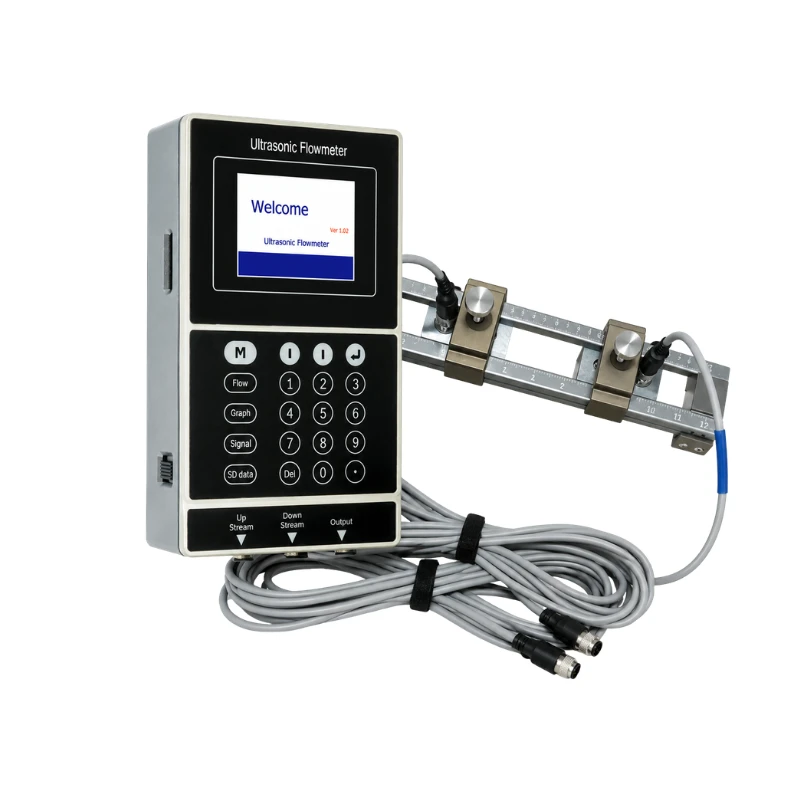

BBUFM-P ist ein tragbares Ultraschall-Durchflussmessgerät mit Anlegewandlern für temporäre Messungen, Inbetriebnahme, Verifizierung, Fehlersuche und Durchflussuntersuchungen vor Ort. Die Wandler werden ohne Auftrennen oder Öffnen der Rohrleitung montiert, sodass schnelle Messungen an mehreren Stellen möglich sind.
Es stehen Standard- und Hochgenauigkeitsausführungen zur Verfügung. Beide verfügen über einen integrierten wiederaufladbaren Lithium-Akku und unterstützen einen externen 4–20-mA-Ausgang für temporäre Überwachung oder Datenerfassung.
Hauptmerkmale
- Tragbare, nichtinvasive Ultraschallmessung mit Anlegewandlern
- Kein Rohrschnitt und keine Prozessunterbrechung
- Standard- und Hochgenauigkeitsausführung
- Integrierter Lithium-Akku mit etwa 16 Stunden Betriebszeit
- Großer Rohrgrößenbereich bis 5000 mm
- Großes TFT-Display und taktiles Tastenfeld
- 4–20-mA-Analogausgang
- Geeignet für Feldmessungen und Mehrpunktprüfungen
Typische Anwendungen
- Durchflussverifizierung und Inbetriebnahme
- Temporäre Durchflussmessung in Anlagen
- Untersuchungen an Wasserversorgungs- und Aufbereitungssystemen
- HLK-Abgleich und Kaltwassertests
- Messung von industriellem Prozesswasser
- Leistungsprüfung von Pumpen und Rohrleitungen
Geeignete Flüssigkeiten
Das Gerät ist für vollgefüllte Rohrleitungen mit Flüssigkeiten vorgesehen, die sich für die Ultraschall-Laufzeitmessung eignen, insbesondere Wasser und relativ saubere Prozessflüssigkeiten.
Technische Daten
| Parameter | Standard | Hochgenauigkeit |
|---|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren | |
| Geschwindigkeitsbereich | 0 bis ±12 m/s | 0 bis ±12 m/s |
| Genauigkeit | ±1,0 % vom Messwert | ±0,5 % vom Messwert |
| Wiederholbarkeit | 0,2 % | 0,15 % |
| Linearität | ±1,0 % | ±0,5 % |
| Rohrgröße | 25 bis 2000 mm | 25 bis 5000 mm |
| Analogausgang | 4–20 mA, maximale Last 750 Ω | |
| Stromversorgung | Integrierter Lithium-Akku | |
| Typische Akkubetriebszeit | Etwa 16 Stunden | |
| Anzeige | 2,8-Zoll-TFT-LCD, 320 × 240 | 3,5-Zoll-TFT-LCD, 480 × 320 |
| Betriebstemperatur des Transmitters | -40 bis 60 °C | |
| Temperatur der Standardwandler | -40 bis 80 °C | |
| Luftfeuchte | Bis zu 95 % RH, nicht kondensierend | |
| Transmittergehäuse | Aluminium-Druckguss | |
| Standard-Wandlerkabel | 5 m | |
Konfigurationsoptionen
| Konfiguration | Empfohlene Verwendung |
|---|---|
| Standard | Allgemeine Feldmessung; Genauigkeit ±1,0 %; Rohrgrößen 25 bis 2000 mm |
| Hochgenauigkeit | Hochgenaue Feldmessung und größere Rohrleitungen; Genauigkeit ±0,5 %; Rohrgrößen 25 bis 5000 mm |
Installationsverfahren
Je nach Rohrdurchmesser und Messbedingungen können V-, Z-, N- oder W-Verfahren gewählt werden. Der richtige Wandlerabstand und eine geeignete gerade Rohrstrecke sind für zuverlässige Messungen wichtig.
Auswahlinformationen
- Rohraußendurchmesser und Wandstärke
- Rohrmaterial und gegebenenfalls Auskleidung
- Name und Temperatur der Flüssigkeit
- Erwarteter Durchflussbereich
- Erforderliche Genauigkeitsstufe
- Vorgesehene Messstellen
- Erforderliche Kabellänge und Nutzung des 4–20-mA-Ausgangs
