Présentation du produit

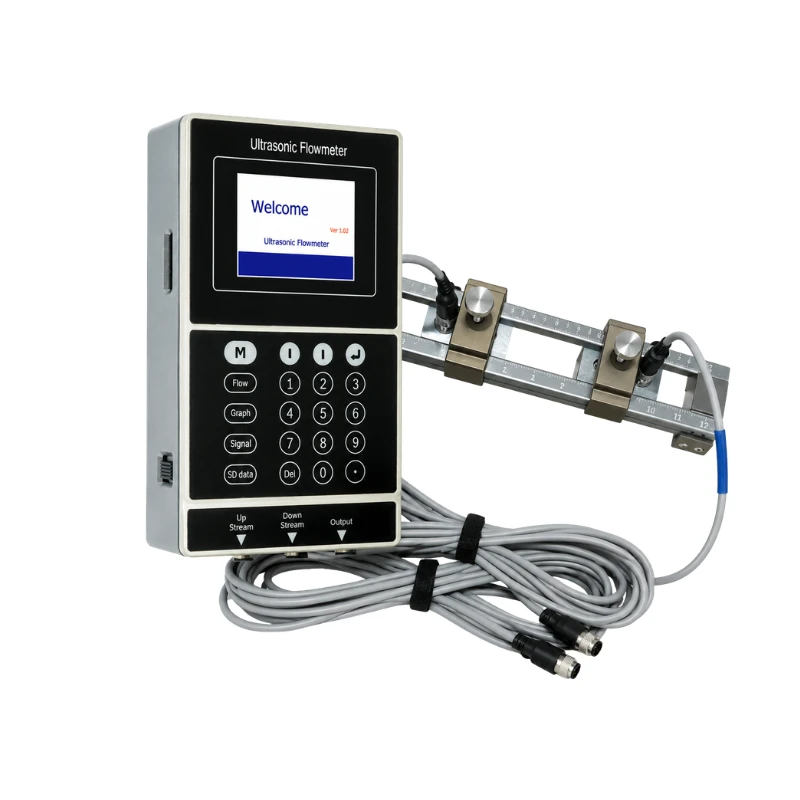

Le BBUFM-P est un débitmètre ultrasonore portable à transducteurs externes destiné aux mesures temporaires, à la mise en service, à la vérification, au dépannage et aux campagnes de mesure sur site. Les transducteurs se montent sans découper ni ouvrir la conduite, ce qui permet des mesures rapides en plusieurs emplacements.
Des configurations Standard et Haute précision sont disponibles. Toutes deux utilisent une batterie lithium rechargeable intégrée et prennent en charge une sortie externe 4–20 mA pour la surveillance temporaire ou la collecte de données.
Caractéristiques principales
- Mesure ultrasonore portable, non intrusive et externe
- Aucune découpe de conduite ni interruption du procédé
- Configurations Standard et Haute précision
- Batterie lithium intégrée offrant environ 16 heures de fonctionnement
- Large plage de diamètres jusqu’à 5000 mm
- Grand écran TFT et clavier tactile
- Sortie analogique 4–20 mA
- Adapté aux mesures sur site et aux inspections multipoints
Applications courantes
- Vérification du débit et mise en service
- Mesure temporaire du débit en usine
- Campagnes sur les réseaux d’eau et le traitement de l’eau
- Équilibrage CVC et essais d’eau glacée
- Mesure des eaux de procédé industrielles
- Contrôle des performances des pompes et conduites
Liquides compatibles
L’instrument est destiné aux liquides en conduite pleine compatibles avec la mesure ultrasonore par temps de transit, en particulier l’eau et les liquides de procédé relativement propres.
Spécifications techniques
| Paramètre | Standard | Haute précision |
|---|---|---|
| Principe de mesure | Temps de transit ultrasonore | |
| Plage de vitesse | 0 à ±12 m/s | 0 à ±12 m/s |
| Précision | ±1,0 % de la valeur mesurée | ±0,5 % de la valeur mesurée |
| Répétabilité | 0,2 % | 0,15 % |
| Linéarité | ±1,0 % | ±0,5 % |
| Diamètre de conduite | 25 à 2000 mm | 25 à 5000 mm |
| Sortie analogique | 4–20 mA, charge maximale 750 Ω | |
| Alimentation | Batterie lithium intégrée | |
| Autonomie typique | Environ 16 heures | |
| Affichage | TFT LCD 2,8 pouces, 320 × 240 | TFT LCD 3,5 pouces, 480 × 320 |
| Température de fonctionnement du transmetteur | -40 à 60 °C | |
| Température des transducteurs standard | -40 à 80 °C | |
| Humidité | Jusqu’à 95 % HR, sans condensation | |
| Boîtier du transmetteur | Aluminium moulé sous pression | |
| Câble standard des transducteurs | 5 m | |
Options de configuration
| Configuration | Utilisation recommandée |
|---|---|
| Standard | Mesure générale sur site ; précision ±1,0 % ; diamètres de 25 à 2000 mm |
| Haute précision | Mesure de haute précision sur site et grandes conduites ; précision ±0,5 % ; diamètres de 25 à 5000 mm |
Méthodes d’installation
Les méthodes V, Z, N et W peuvent être sélectionnées selon le diamètre de la conduite et les conditions de mesure. Un espacement correct des transducteurs et une section droite adaptée sont essentiels à la fiabilité des mesures.
Informations de sélection
- Diamètre extérieur et épaisseur de paroi de la conduite
- Matériau de la conduite et revêtement éventuel
- Nom et température du liquide
- Plage de débit prévue
- Niveau de précision requis
- Emplacements de mesure prévus
- Longueur de câble requise et utilisation de la sortie 4–20 mA
