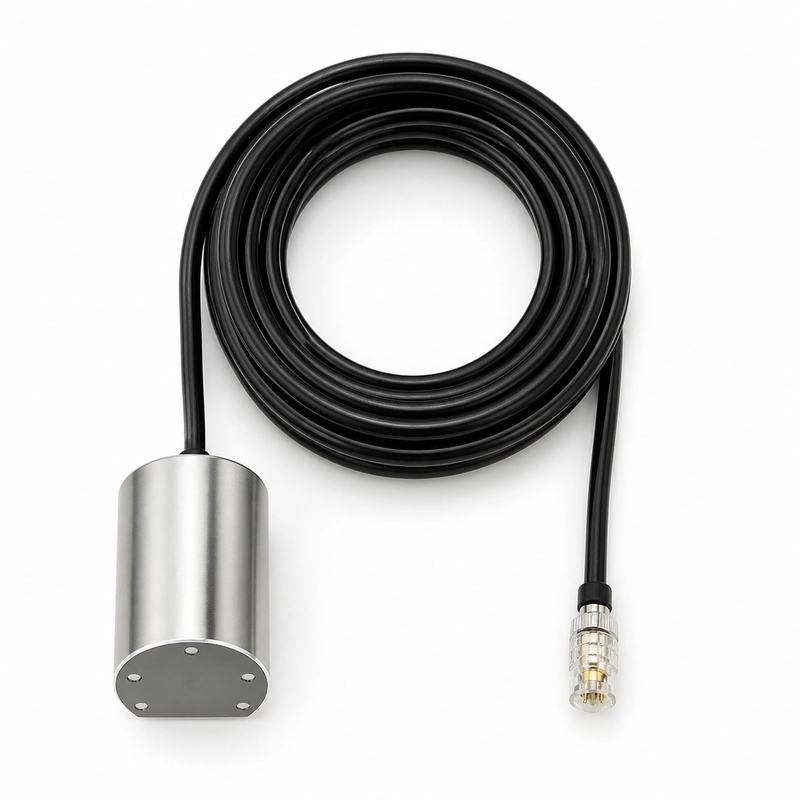

BBND-RT 工业与钢轨超声探伤换能器

面向钢轨与工业材料的超声探伤

BBND-RT 系列提供 60 kHz、200 kHz、400 kHz 和 3.5 MHz 配置，用于钢轨探伤与断轨检测、金属裂纹检测和工业构件内部缺陷检测。根据所选频率和检测布置，可用于空气耦合或接触式超声检测。

频率与电气配置

中心频率	最小阻抗	1 kHz 电容量	工作峰值电压	工作温度	工作压力	防护等级
60 kHz ±5%	1,300 Ω ±20%	3,500 pF ±20%	<1,000 Vpp	-20～+60℃	≤1 MPa	IP68
200 kHz ±5%	350 Ω ±20%	1,000 pF ±20%	<450 Vpp	-40～+80℃	≤0.3 MPa	IP68
400 kHz ±5%	85 Ω ±20%	4,500 pF ±20%	<750 Vpp	-40～+80℃	≤3 MPa	IP68
3.5 MHz ±5%	2.5 Ω ±20%	5,300 pF ±20%	<60 Vpp	-20～+60℃	≤1 MPa	IP68

选型时应将频率、带宽、声程、耦合方式、电气匹配、温度和压力作为同一组配置，与材料、厚度和预期缺陷尺寸整体匹配。
