Ultraschallprüfung von Schienen und industriellen Werkstoffen

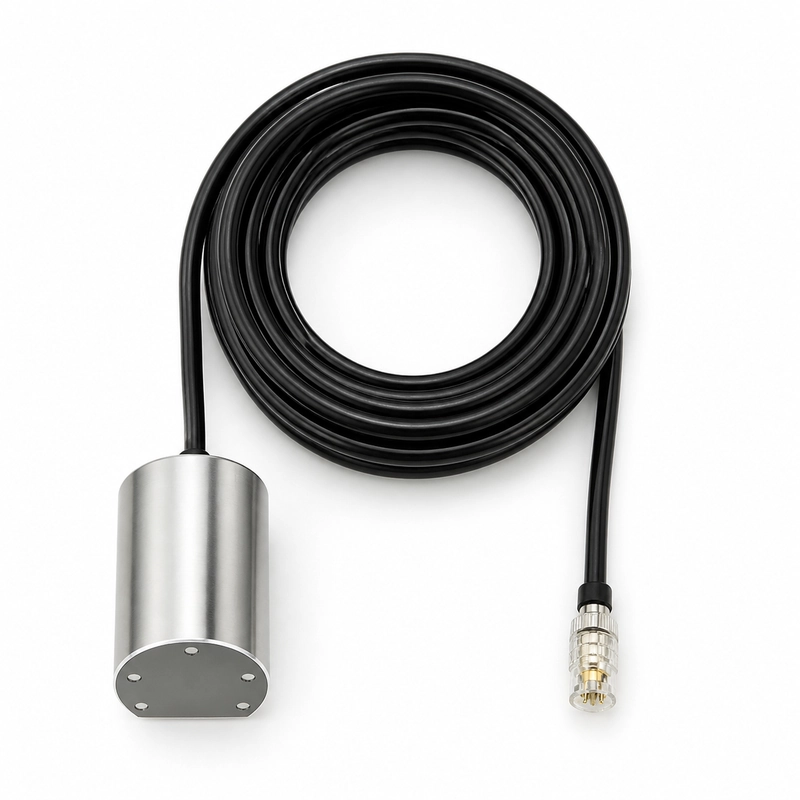

Die BBND-RT Serie bietet Ausführungen mit 60 kHz, 200 kHz, 400 kHz und 3,5 MHz zur Erkennung von Schienenfehlern und Schienenbrüchen, zur Metallrissprüfung und zur Detektion innerer Fehler in Industriebauteilen. Abhängig von Frequenz und Prüfaufbau sind luftgekoppelte oder kontaktgekoppelte Ultraschallprüfungen möglich.
Frequenz- und elektrische Ausführungen
| Mittenfrequenz | Minimale Impedanz | Kapazität bei 1 kHz | Spitzenspannung | Betriebstemperatur | Druckfestigkeit | Schutzart |
|---|---|---|---|---|---|---|
| 60 kHz ±5 % | 1.300 Ω ±20 % | 3.500 pF ±20 % | <1.000 Vpp | -20 bis +60 °C | ≤1 MPa | IP68 |
| 200 kHz ±5 % | 350 Ω ±20 % | 1.000 pF ±20 % | <450 Vpp | -40 bis +80 °C | ≤0,3 MPa | IP68 |
| 400 kHz ±5 % | 85 Ω ±20 % | 4.500 pF ±20 % | <750 Vpp | -40 bis +80 °C | ≤3 MPa | IP68 |
| 3,5 MHz ±5 % | 2,5 Ω ±20 % | 5.300 pF ±20 % | <60 Vpp | -20 bis +60 °C | ≤1 MPa | IP68 |
Bestätigte Ausführungsunterschiede
| Frequenz | Bestätigte Eigenschaft |
|---|---|
| 60 kHz | Edelstahlgehäuse |
| 200 kHz | Halbwertswinkel 11,8° ±10 %; Referenzbereich 0,15 bis 2,5 m; Gehäuse aus Edelstahl 304; Gewicht 247 g ±5 % |
| 3,5 MHz | Bandbreite ±20 % bei -3 dB |
Anwendungen und Auswahl
- Erkennung von Schienenfehlern und Schienenbrüchen
- Metallrissprüfung
- Innere Fehler in Industriebauteilen
- Luft- oder kontaktgekoppelte Ultraschallprüfung
Frequenz, Bandbreite, Schallweg, Kopplungsart, elektrische Anpassung, Temperatur und Druck sind als zusammengehörige Ausführung passend zu Werkstoff, Dicke und erwarteter Fehlergröße auszuwählen.
