Contrôle ultrasonore des rails et matériaux industriels
La série BBND-RT propose des configurations de 60 kHz, 200 kHz, 400 kHz et 3,5 MHz pour la détection des défauts et ruptures de rails, le contrôle des fissures métalliques et la recherche de défauts internes dans les composants industriels. Selon la fréquence et le montage de contrôle, elle convient aux inspections couplées par l’air ou par contact.
Configurations de fréquence et caractéristiques électriques
| Fréquence centrale | Impédance minimale | Capacité à 1 kHz | Tension de crête | Température de fonctionnement | Pression admissible | Indice de protection |
|---|---|---|---|---|---|---|
| 60 kHz ±5 % | 1 300 Ω ±20 % | 3 500 pF ±20 % | <1 000 Vpp | -20 à +60 °C | ≤1 MPa | IP68 |
| 200 kHz ±5 % | 350 Ω ±20 % | 1 000 pF ±20 % | <450 Vpp | -40 à +80 °C | ≤0,3 MPa | IP68 |
| 400 kHz ±5 % | 85 Ω ±20 % | 4 500 pF ±20 % | <750 Vpp | -40 à +80 °C | ≤3 MPa | IP68 |
| 3,5 MHz ±5 % | 2,5 Ω ±20 % | 5 300 pF ±20 % | <60 Vpp | -20 à +60 °C | ≤1 MPa | IP68 |
Différences de configuration confirmées
| Fréquence | Caractéristique confirmée |
|---|---|

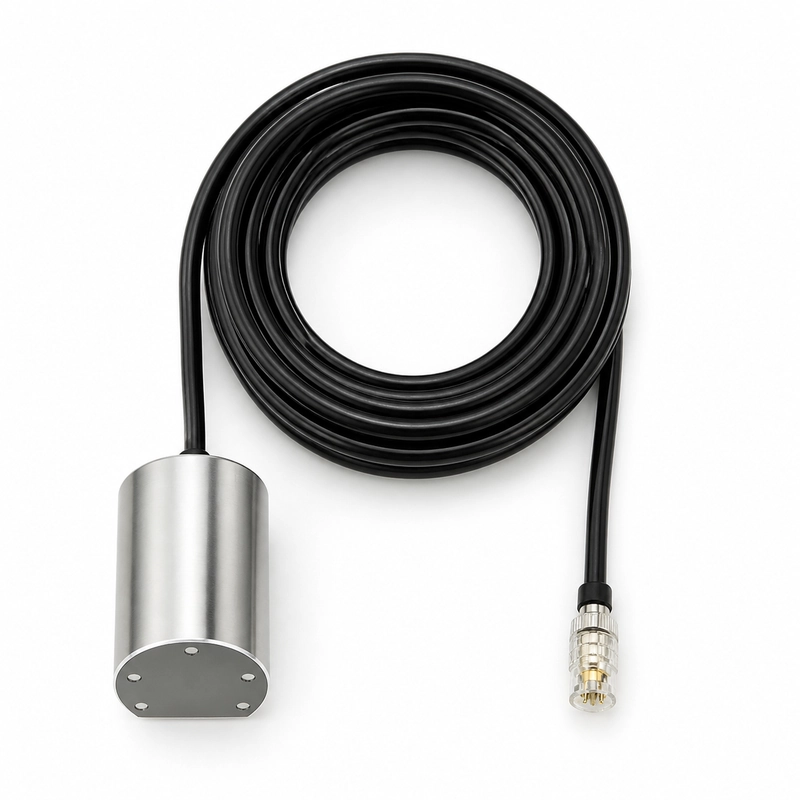

| 60 kHz | Boîtier en acier inoxydable |
| 200 kHz | Angle à mi-puissance de 11,8° ±10 % ; portée de référence de 0,15 à 2,5 m ; boîtier en acier inoxydable 304 ; masse de 247 g ±5 % |
| 3,5 MHz | Bande passante de ±20 % à -3 dB |
Applications et sélection
- Détection des défauts et ruptures de rails
- Contrôle des fissures métalliques
- Défauts internes des composants industriels
- Contrôle ultrasonore couplé par l’air ou par contact
La fréquence, la bande passante, le trajet acoustique, le mode de couplage, l’adaptation électrique, la température et la pression doivent former une configuration cohérente avec le matériau, son épaisseur et la taille des défauts recherchés.
