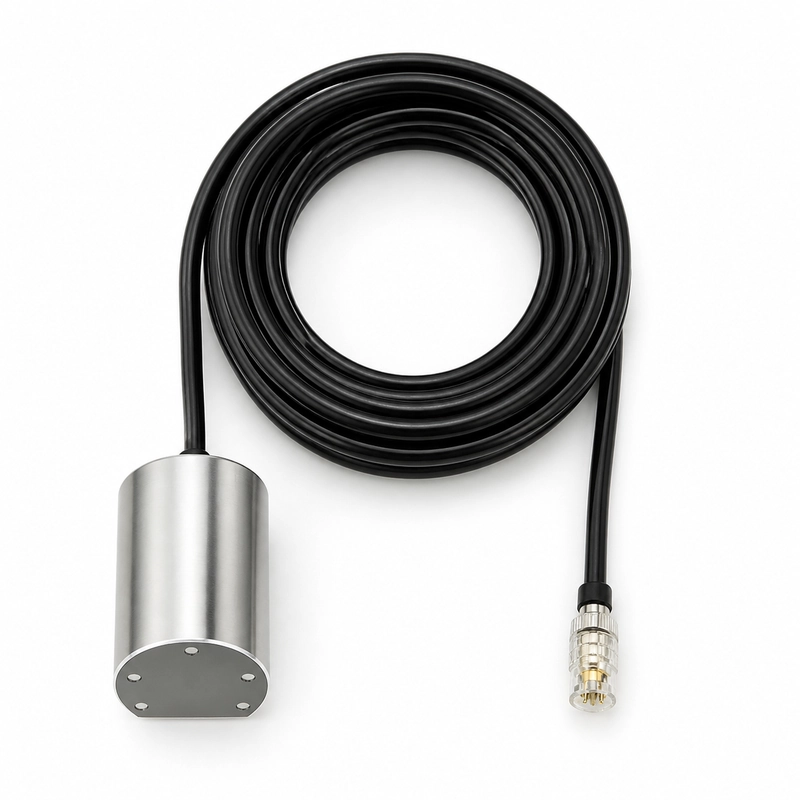

Inspección ultrasónica de carriles y materiales industriales
La serie BBND-RT ofrece configuraciones de 60 kHz, 200 kHz, 400 kHz y 3,5 MHz para detectar defectos y roturas de carril, inspeccionar grietas metálicas y localizar defectos internos en componentes industriales. Según la frecuencia y la disposición de inspección, admite ensayos acoplados por aire o por contacto.
Configuraciones de frecuencia y datos eléctricos
| Frecuencia central | Impedancia mínima | Capacitancia a 1 kHz | Tensión de pico | Temperatura de trabajo | Presión admisible | Grado de protección |
|---|---|---|---|---|---|---|
| 60 kHz ±5 % | 1.300 Ω ±20 % | 3.500 pF ±20 % | <1.000 Vpp | -20 a +60 °C | ≤1 MPa | IP68 |
| 200 kHz ±5 % | 350 Ω ±20 % | 1.000 pF ±20 % | <450 Vpp | -40 a +80 °C | ≤0,3 MPa | IP68 |
| 400 kHz ±5 % | 85 Ω ±20 % | 4.500 pF ±20 % | <750 Vpp | -40 a +80 °C | ≤3 MPa | IP68 |
| 3,5 MHz ±5 % | 2,5 Ω ±20 % | 5.300 pF ±20 % | <60 Vpp | -20 a +60 °C | ≤1 MPa | IP68 |
Diferencias de configuración confirmadas
| Frecuencia | Característica confirmada |
|---|---|
| 60 kHz | Carcasa de acero inoxidable |
| 200 kHz | Ángulo de semipotencia de 11,8° ±10 %; alcance de referencia de 0,15 a 2,5 m; carcasa de acero inoxidable 304; peso de 247 g ±5 % |
| 3,5 MHz | Ancho de banda de ±20 % a -3 dB |
Aplicaciones y selección
- Detección de defectos y roturas de carril
- Inspección de grietas metálicas
- Defectos internos en componentes industriales
- Inspección ultrasónica acoplada por aire o por contacto
La frecuencia, el ancho de banda, el trayecto acústico, el método de acoplamiento, la adaptación eléctrica, la temperatura y la presión deben seleccionarse como una configuración compatible con el material, su espesor y el tamaño previsto del defecto.
