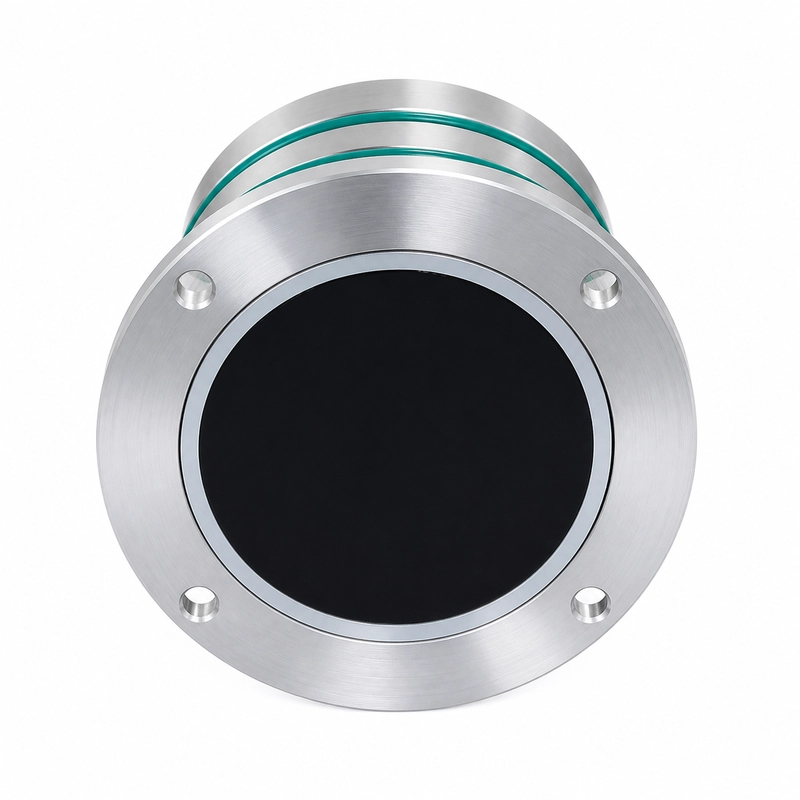

BBND-PF 系列超声波桩基完整性检测换能器

BBND-PF 系列超声波桩基完整性检测换能器

面向桩基与混凝土检测的三种频率配置

BBND-PF 系列提供 65 kHz、88 kHz 和 90 kHz 超声波换能器,用于桩基完整性检测、混凝土内部缺陷检测、基础工程质量评估和跨孔超声检测。

所有配置的工作温度均为 -40~+80℃,防护等级为 IP68。电气与压力参数随频率而变,应按同一行选择完整配置。

电气与压力配置

中心频率 最小阻抗 电容量 峰值电压 工作压力
65 kHz ±5% 950 Ω ±20% 5,250 pF ±20%(1 kHz) 低于 1,000 Vpp 不高于 10 kgf 或 1 MPa
88 kHz ±5% 150 Ω ±20% 2,000 pF ±20%(1 kHz) 低于 2,250 Vpp 不高于 10 kgf 或 1 MPa
90 kHz ±5% 450 Ω ±20% 1,900 pF ±20%(1 kHz) 低于 2,250 Vpp 不高于 5 kgf 或 0.5 MPa

声学配置

中心频率 -3 dB 带宽 -3 dB 半功率角
88 kHz ±5% ±20% 18° ±10%
90 kHz ±5% ±10% 18° ±10%

90 kHz 配置的外壳材质为 304 + PI。

应用场景

  • 桩基完整性检测
  • 混凝土内部缺陷检测
  • 基础工程质量评估
  • 跨孔超声检测
