Drei Frequenzen für die Prüfung von Pfählen und Beton

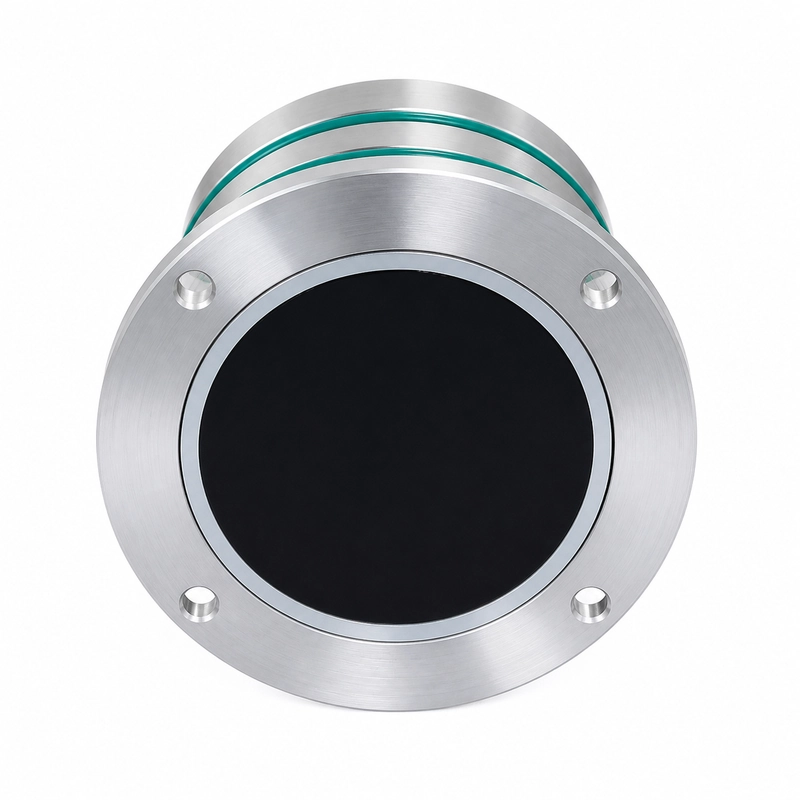

Die Serie BBND-PF bietet Wandler mit 65 kHz, 88 kHz und 90 kHz für Pfahlintegritätsprüfungen, die Erkennung innerer Betonfehler, die Bewertung von Gründungen und die Ultraschallprüfung zwischen Messrohren.
Alle Konfigurationen arbeiten bei -40 bis +80 °C und besitzen Schutzart IP68. Elektrische Daten und Druckbelastbarkeit unterscheiden sich je Frequenz und sind als vollständige Tabellenzeile auszuwählen.
Elektrische und Druckkonfigurationen
| Mittenfrequenz | Minimale Impedanz | Kapazität | Spitzenspannung | Druckbelastbarkeit |
|---|---|---|---|---|
| 65 kHz ±5 % | 950 Ω ±20 % | 5.250 pF ±20 % bei 1 kHz | Unter 1.000 Vpp | Bis 10 kgf oder 1 MPa |
| 88 kHz ±5 % | 150 Ω ±20 % | 2.000 pF ±20 % bei 1 kHz | Unter 2.250 Vpp | Bis 10 kgf oder 1 MPa |
| 90 kHz ±5 % | 450 Ω ±20 % | 1.900 pF ±20 % bei 1 kHz | Unter 2.250 Vpp | Bis 5 kgf oder 0,5 MPa |
Akustische Konfigurationen
| Mittenfrequenz | Bandbreite bei -3 dB | Halbwertswinkel bei -3 dB |
|---|---|---|
| 88 kHz ±5 % | ±20 % | 18° ±10 % |
| 90 kHz ±5 % | ±10 % | 18° ±10 % |
Der Gehäusewerkstoff der 90-kHz-Konfiguration ist 304 + PI.
Anwendungen
- Integritätsprüfung von Pfählen
- Erkennung innerer Betonfehler
- Qualitätsbewertung von Gründungen
- Ultraschallprüfung zwischen Messrohren
