Trois fréquences pour le contrôle des pieux et du béton

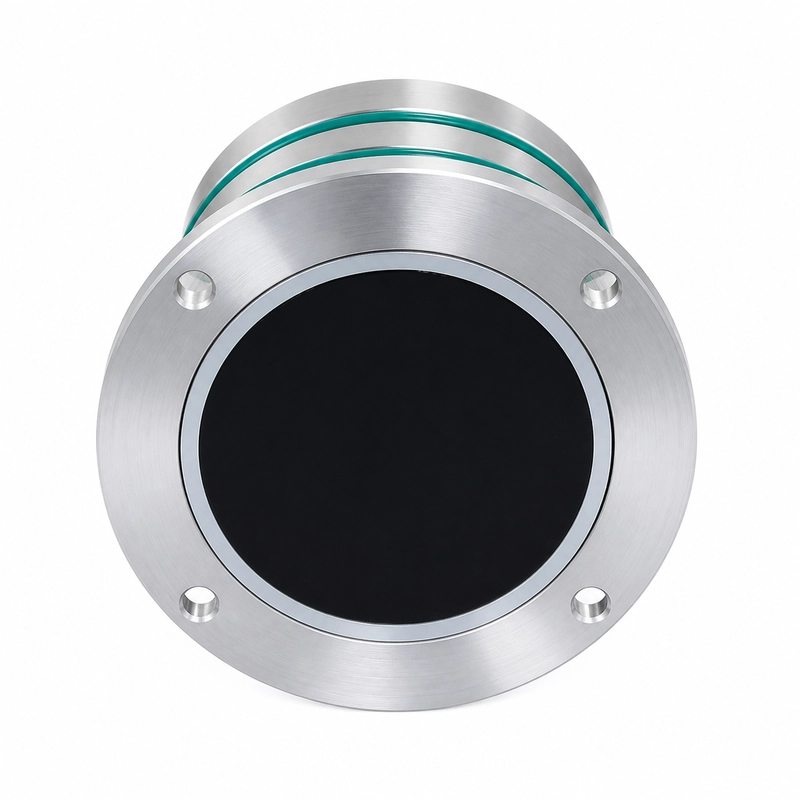

La série BBND-PF propose des transducteurs de 65 kHz, 88 kHz et 90 kHz pour le contrôle d’intégrité des pieux, la détection des défauts internes du béton, l’évaluation des fondations et le contrôle ultrasonore entre tubes.
Toutes les configurations fonctionnent de -40 à +80 °C et offrent un indice IP68. Les paramètres électriques et de pression varient avec la fréquence et doivent être choisis par ligne complète.
Configurations électriques et de pression
| Fréquence centrale | Impédance minimale | Capacité | Tension de crête | Pression admissible |
|---|---|---|---|---|
| 65 kHz ±5 % | 950 Ω ±20 % | 5 250 pF ±20 % à 1 kHz | Inférieure à 1 000 Vpp | 10 kgf ou 1 MPa au maximum |
| 88 kHz ±5 % | 150 Ω ±20 % | 2 000 pF ±20 % à 1 kHz | Inférieure à 2 250 Vpp | 10 kgf ou 1 MPa au maximum |
| 90 kHz ±5 % | 450 Ω ±20 % | 1 900 pF ±20 % à 1 kHz | Inférieure à 2 250 Vpp | 5 kgf ou 0,5 MPa au maximum |
Configurations acoustiques
| Fréquence centrale | Bande passante à -3 dB | Angle à mi-puissance à -3 dB |
|---|---|---|
| 88 kHz ±5 % | ±20 % | 18° ±10 % |
| 90 kHz ±5 % | ±10 % | 18° ±10 % |
Le matériau de boîtier de la configuration de 90 kHz est 304 + PI.
Applications
- Contrôle d’intégrité des pieux
- Détection des défauts internes du béton
- Évaluation de la qualité des fondations
- Contrôle ultrasonore entre tubes
