Tres frecuencias para inspeccionar pilotes y hormigón

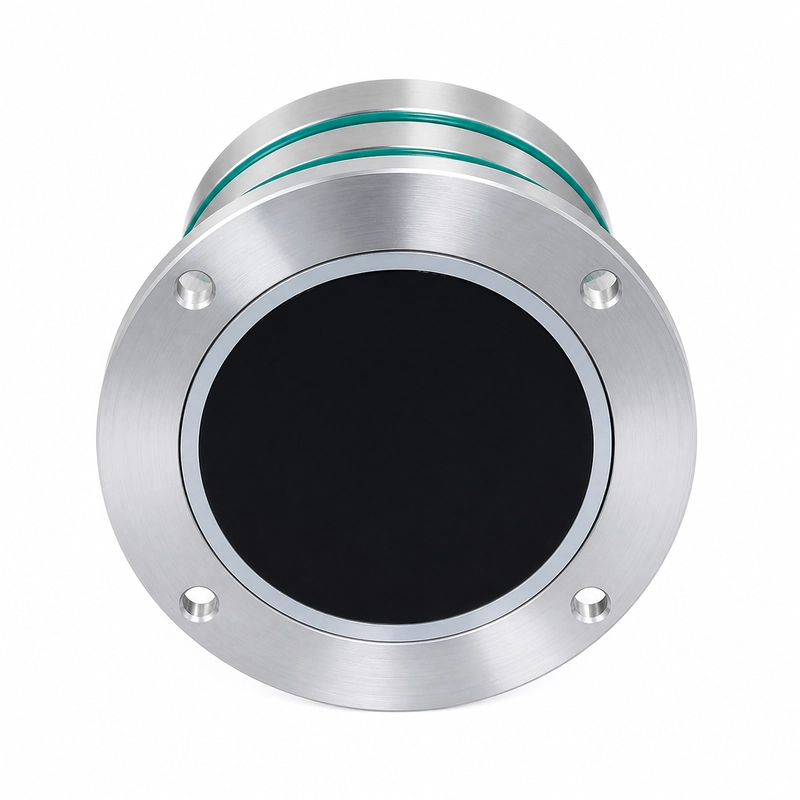

La serie BBND-PF ofrece transductores de 65 kHz, 88 kHz y 90 kHz para el control de integridad de pilotes, la detección de defectos internos del hormigón, la evaluación de cimentaciones y los ensayos ultrasónicos entre tubos.
Todas las configuraciones funcionan de -40 a +80 °C y ofrecen protección IP68. Los parámetros eléctricos y de presión varían con la frecuencia y deben seleccionarse como una fila completa.
Configuraciones eléctricas y de presión
| Frecuencia central | Impedancia mínima | Capacitancia | Tensión de pico | Presión admisible |
|---|---|---|---|---|
| 65 kHz ±5 % | 950 Ω ±20 % | 5.250 pF ±20 % a 1 kHz | Inferior a 1.000 Vpp | Hasta 10 kgf o 1 MPa |
| 88 kHz ±5 % | 150 Ω ±20 % | 2.000 pF ±20 % a 1 kHz | Inferior a 2.250 Vpp | Hasta 10 kgf o 1 MPa |
| 90 kHz ±5 % | 450 Ω ±20 % | 1.900 pF ±20 % a 1 kHz | Inferior a 2.250 Vpp | Hasta 5 kgf o 0,5 MPa |
Configuraciones acústicas
| Frecuencia central | Ancho de banda a -3 dB | Ángulo de media potencia a -3 dB |
|---|---|---|
| 88 kHz ±5 % | ±20 % | 18° ±10 % |
| 90 kHz ±5 % | ±10 % | 18° ±10 % |
El material de carcasa de la configuración de 90 kHz es 304 + PI.
Aplicaciones
- Control de integridad de pilotes
- Detección de defectos internos del hormigón
- Evaluación de la calidad de cimentaciones
- Ensayo ultrasónico entre tubos
