用于肺功能测量的超声波传感部件

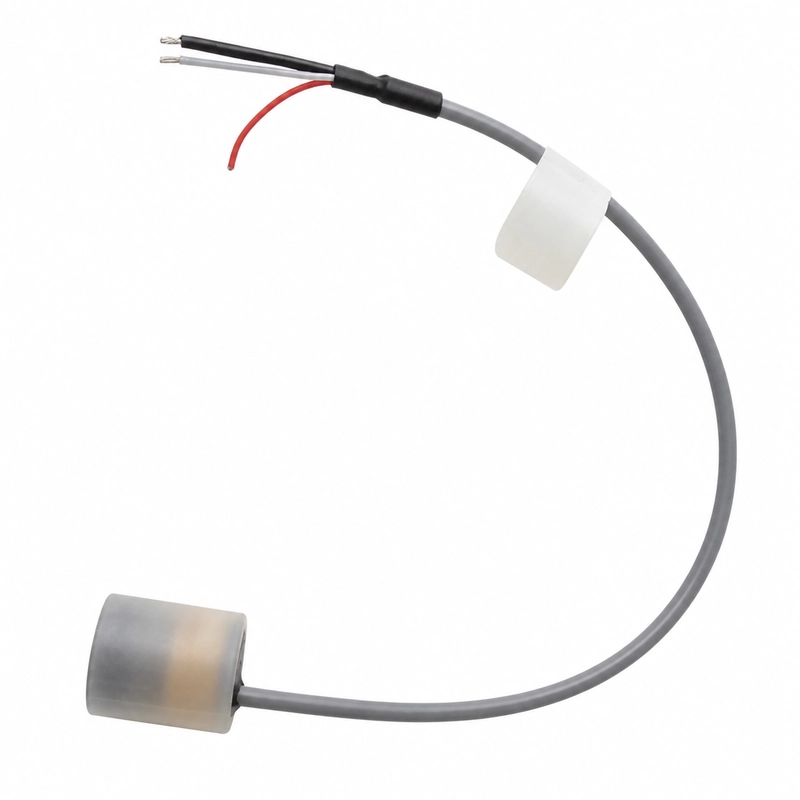

BBMU-PFT200K 是一款 200 kHz 超声波换能器，适用于肺功能仪、肺活量检测、呼吸流量测量和医疗气流检测模块。资料给出的参考量程为 0.10～1.5 m。
其声场参数以 -3 dB 下 10° ±10% 的半功率角表示，可结合所需声程和呼吸检测模块的实际几何结构进行集成。
技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBMU-PFT200K |
| 中心频率 | 200 kHz ±5% |
| 建议量程 | 0.10～1.5 m |
| 最小阻抗 | （300-700）Ω ±20% |
| 电容量 | 400 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <750 Vpp |
| 工作温度 | -40～+80°C |
| 工作压力 | 16 kgf 或 1.6 MPa |
| 半功率角 | 10° ±10%（-3 dB） |
| 防护等级 | IP68 |
| 重量 | 10 g ±5%（线长 25 cm） |
呼吸测量应用
- 肺功能仪
- 肺活量检测
- 呼吸流量测量
- 医疗气流检测模块
设计检测模块时，需要围绕实际气流通道确定声程和换能器对准方式。
电气与机械集成
驱动与接收电路应匹配资料所列的（300-700）Ω ±20% 最小阻抗、1 kHz 下 400 pF ±20% 电容量，并将峰值电压控制在 750 Vpp 以下。工作温度为 -40～+80°C，压力指标为 16 kgf 或 1.6 MPa，防护等级为 IP68。
配 25 cm 线缆时，产品重量为 10 g ±5%。
