Détection ultrasonore pour la mesure de la fonction pulmonaire

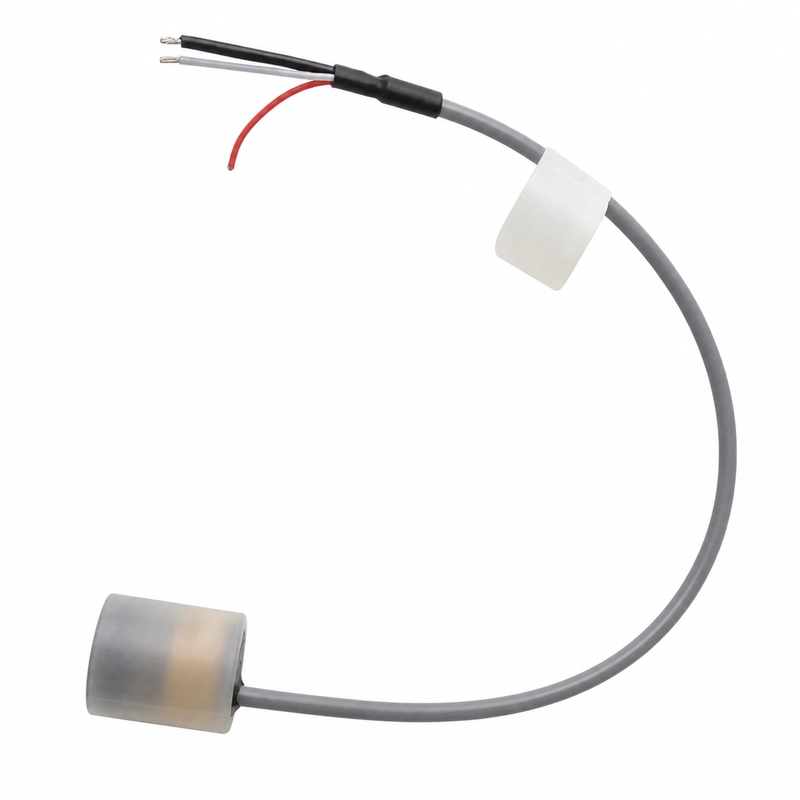

Le BBMU-PFT200K est un transducteur ultrasonore de 200 kHz destiné aux appareils d’exploration fonctionnelle respiratoire, à la spirométrie, à la mesure du débit respiratoire et aux modules médicaux de détection d’air. Sa portée indicative documentée est de 0,10 à 1,5 m.
Le champ acoustique est défini par un angle à mi-puissance de 10° ±10 % à -3 dB, permettant une intégration adaptée au trajet acoustique requis et à la géométrie du module respiratoire.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Modèle | BBMU-PFT200K |
| Fréquence centrale | 200 kHz ±5 % |
| Portée recommandée | 0,10 à 1,5 m |
| Impédance minimale | (300-700) Ω ±20 % |
| Capacité | 400 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <750 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression nominale | 16 kgf ou 1,6 MPa |
| Angle à mi-puissance | 10° ±10 % à -3 dB |
| Indice de protection | IP68 |
| Masse | 10 g ±5 % avec un câble de 25 cm |
Applications de mesure respiratoire
- Appareils d’exploration fonctionnelle respiratoire
- Spirométrie
- Mesure du débit respiratoire
- Modules médicaux de détection du flux d’air
La conception du module doit définir la longueur du trajet et l’alignement des transducteurs autour du conduit d’air concerné.
Intégration électrique et mécanique
L’électronique d’émission et de réception doit tenir compte de la valeur d’impédance minimale documentée de (300-700) Ω ±20 %, de la capacité de 400 pF ±20 % à 1 kHz et d’une tension de crête inférieure à 750 Vpp. La plage de fonctionnement est de -40 à +80 °C, avec une pression nominale de 16 kgf ou 1,6 MPa et un indice IP68.
La masse indiquée est de 10 g ±5 % avec un câble de 25 cm.
