Ultraschallsensorik für die Lungenfunktionsmessung

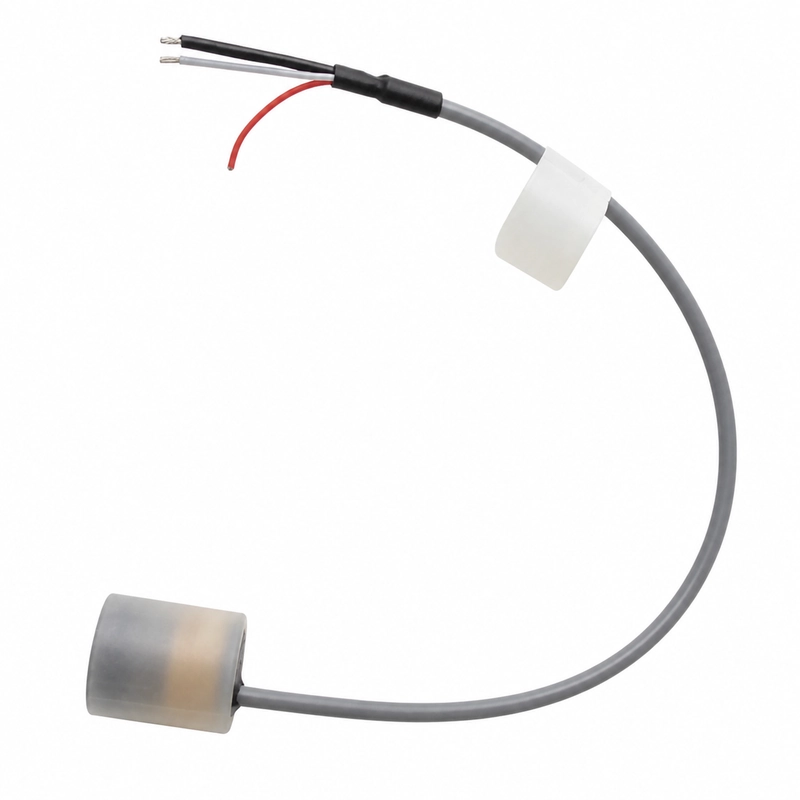

Der BBMU-PFT200K ist ein 200-kHz-Ultraschallwandler für Lungenfunktionsgeräte, Spirometrie, Atemflussmessung und medizinische Luftstrom-Sensormodule. Der dokumentierte Richtbereich beträgt 0,10 bis 1,5 m.
Das Schallfeld ist durch einen Halbwertswinkel von 10° ±10 % bei -3 dB beschrieben und unterstützt die Integration anhand des erforderlichen Schallwegs und der Geometrie des Atemmoduls.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBMU-PFT200K |
| Mittenfrequenz | 200 kHz ±5 % |
| Empfohlener Bereich | 0,10 bis 1,5 m |
| Minimale Impedanz | (300-700) Ω ±20 % |
| Kapazität | 400 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <750 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Nenndruck | 16 kgf oder 1,6 MPa |
| Halbwertswinkel | 10° ±10 % bei -3 dB |
| Schutzart | IP68 |
| Gewicht | 10 g ±5 % mit 25 cm Kabel |
Anwendungen in der Atemmessung
- Lungenfunktionsgeräte
- Spirometrie
- Atemflussmessung
- Medizinische Luftstrom-Sensormodule
Für ein Messmodul sind Weglänge und Ausrichtung der Wandler am vorgesehenen Luftkanal festzulegen.
Elektrische und mechanische Integration
Die Sende- und Empfangselektronik muss den dokumentierten Wert der minimalen Impedanz von (300-700) Ω ±20 %, die Kapazität von 400 pF ±20 % bei 1 kHz und eine Spitzenspannung unter 750 Vpp berücksichtigen. Der Betriebsbereich beträgt -40 bis +80 °C, bei einem Nenndruck von 16 kgf oder 1,6 MPa und Schutzart IP68.
Das angegebene Gewicht beträgt 10 g ±5 % mit einem 25 cm langen Kabel.
