Detección ultrasónica para medir la función pulmonar

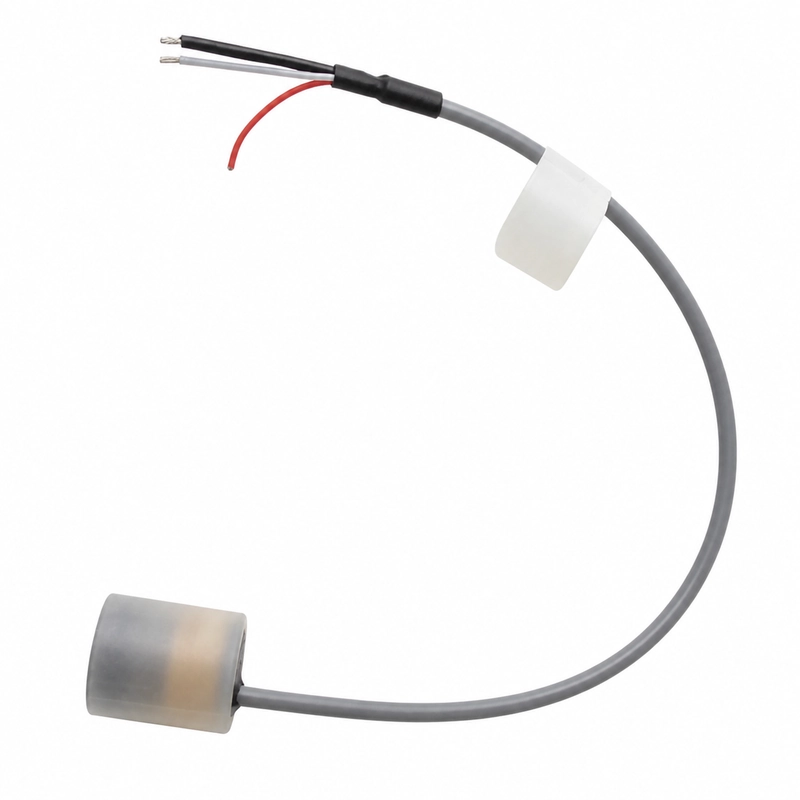

El BBMU-PFT200K es un transductor ultrasónico de 200 kHz destinado a equipos de función pulmonar, espirometría, medición del flujo respiratorio y módulos médicos de detección de aire. Su alcance orientativo documentado es de 0,10 a 1,5 m.
El campo acústico se especifica mediante un ángulo de media potencia de 10° ±10 % a -3 dB, lo que facilita la integración según el trayecto acústico necesario y la geometría del módulo respiratorio.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBMU-PFT200K |
| Frecuencia central | 200 kHz ±5 % |
| Alcance recomendado | De 0,10 a 1,5 m |
| Impedancia mínima | (300-700) Ω ±20 % |
| Capacitancia | 400 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <750 Vpp |
| Temperatura de funcionamiento | De -40 a +80 °C |
| Presión nominal | 16 kgf o 1,6 MPa |
| Ángulo de media potencia | 10° ±10 % a -3 dB |
| Grado de protección | IP68 |
| Peso | 10 g ±5 % con cable de 25 cm |
Aplicaciones de medición respiratoria
- Equipos de función pulmonar
- Espirometría
- Medición del flujo respiratorio
- Módulos médicos de detección del flujo de aire
El diseño del módulo debe establecer la longitud del trayecto y la alineación de los transductores alrededor del conducto de aire previsto.
Integración eléctrica y mecánica
La electrónica de emisión y recepción debe considerar el valor documentado de impedancia mínima de (300-700) Ω ±20 %, la capacitancia de 400 pF ±20 % a 1 kHz y una tensión de pico inferior a 750 Vpp. El intervalo de funcionamiento es de -40 a +80 °C, con una presión nominal de 16 kgf o 1,6 MPa y protección IP68.
El peso indicado es de 10 g ±5 % con un cable de 25 cm.
