产品概述

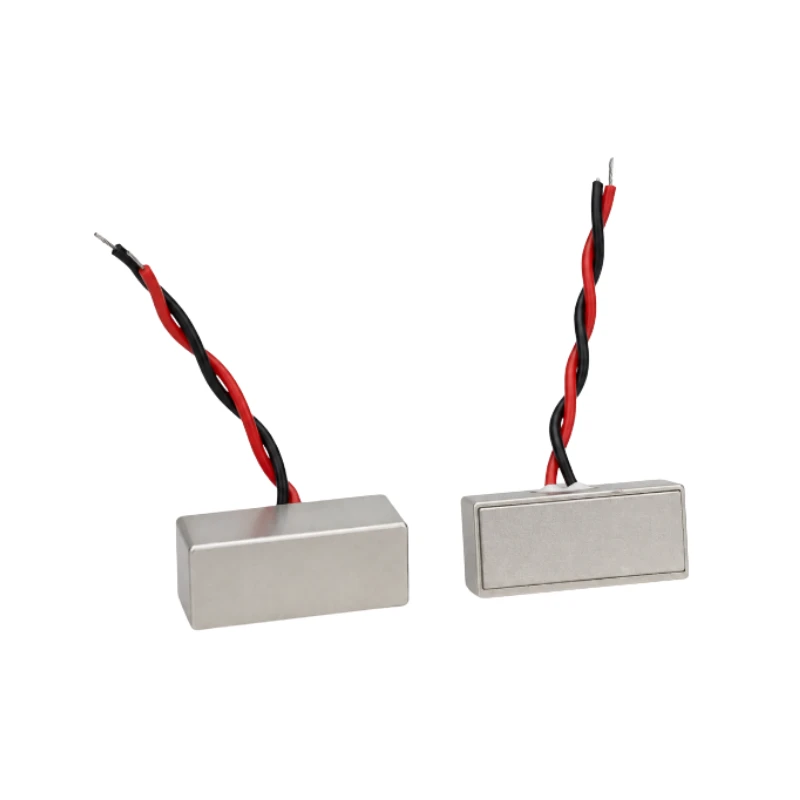

BBID-EC 是一款用于工业纠偏、位置校正和对准检测系统的 170 kHz 矩形超声换能器。产品采用长方形声学窗口，在长度方向和宽度方向形成不同的波束角，可为移动材料的位置变化检测提供具有方向性的超声信号。
换能器可作为超声发射或接收单元集成到控制器、检测模块及自动化设备中，适用于薄片、卷材及其他移动材料的纠偏检测和位置监测。
主要特点
- 中心频率 170 kHz
- 矩形外形及长方形声学窗口
- 长度方向与宽度方向采用不同波束角
- 长度方向全波束角 5°，形成较窄声束
- 宽度方向全波束角 10°
- 10 kHz 带宽
- ABS 外壳
- IP65 防护
- -20 至 70°C 工作温度
- 引线式电气连接，便于系统集成
典型应用
- 工业纠偏检测系统
- 移动材料位置校正
- 薄片及卷材边缘监测
- 自动化设备对准检测
- 定向超声发射与接收
- OEM 超声检测模块
声束特性
矩形声学窗口使 BBID-EC 在两个轴向上具有不同的指向性：
- 长度方向全波束角：5° ± 1°
- 宽度方向全波束角：10° ± 1°
窄波束有助于提高指定方向上的位置分辨能力，适合需要方向性检测的纠偏和对准系统。
技术参数
| 参数 | 规格 |
|---|---|
| 中心工作频率 | 170 kHz ± 4% |
| 带宽 | 10 kHz |
| 综合灵敏度 | ≥ -20 dB |
| 灵敏度测试条件 | 10 Vp-p；5 个周期；距离 40 mm |
| 盲区 | < 10 cm |
| 长度方向波束角 | 5° ± 1° |
| 宽度方向波束角 | 10° ± 1° |
| 波束角定义 | -3 dB 全角 |
| 静电容量 | 1600 pF ± 20% |
| 最小并联阻抗 | 300 Ω ± 30% |
| 最大工作电压 | < 300 V |
| 电压测试条件 | 脉冲占空比 2% |
| 工作温度 | -20 至 70°C |
| 防护等级 | IP65 |
| 外壳材料 | ABS |
| 测试环境温度 | 25°C |
外形尺寸
| 项目 | 尺寸 |
|---|---|
| 外壳正面尺寸 | 26.5 × 16.5 mm |
| 声学窗口尺寸 | 20 × 10 mm |
| 外形形式 | 矩形 |
| 电气连接 | 双引线 |
系统集成
BBID-EC 为超声换能器本体，驱动、信号处理、位置判断和纠偏控制由配套电路或控制系统完成。系统设计时应根据工作距离、安装角度、材料运动方向和检测精度选择发射接收结构及驱动参数。
可定制项目
- 工作频率
- 外形尺寸
- 声学窗口尺寸
- 波束角
- 引线长度
- 外壳及安装结构
