Présentation du produit

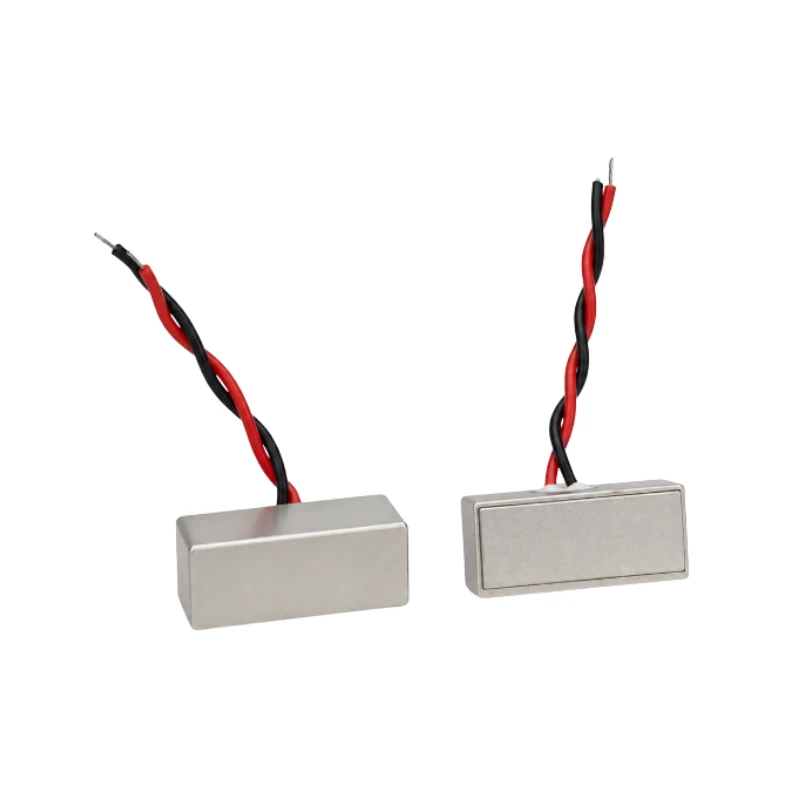

Le BBID-EC est un transducteur ultrasonore rectangulaire de 170 kHz destiné aux systèmes industriels de correction de trajectoire, de réglage de position et de contrôle d’alignement. Son ouverture acoustique rectangulaire produit des angles de faisceau différents selon les axes longitudinal et transversal, fournissant un signal directionnel pour détecter les variations de position des matériaux en mouvement.
Le transducteur peut fonctionner comme élément émetteur ou récepteur dans des contrôleurs, des modules de détection et des équipements automatisés. Il convient à la surveillance et à la correction de position des feuilles, des bandes et d’autres matériaux en mouvement.
Caractéristiques principales
- Fréquence centrale de 170 kHz
- Boîtier et ouverture acoustique rectangulaires
- Angles de faisceau différents selon les axes longitudinal et transversal
- Angle total de 5° sur l’axe longitudinal pour un faisceau étroit
- Angle total de 10° sur l’axe transversal
- Bande passante de 10 kHz
- Boîtier en ABS
- Indice de protection IP65
- Température de fonctionnement de -20 à 70 °C
- Connexion par fils pour l’intégration au système
Applications courantes
- Systèmes industriels de correction de trajectoire
- Réglage de position de matériaux en mouvement
- Surveillance des bords de feuilles et de bandes
- Contrôle d’alignement dans les équipements automatisés
- Émission et réception ultrasonores directionnelles
- Modules OEM de détection ultrasonore
Caractéristiques du faisceau
L’ouverture acoustique rectangulaire confère au BBID-EC une directivité différente sur les deux axes principaux :
- Angle total du faisceau sur l’axe longitudinal : 5° ± 1°
- Angle total du faisceau sur l’axe transversal : 10° ± 1°
Le faisceau étroit facilite la détection directionnelle de position dans les systèmes de correction et d’alignement.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale de fonctionnement | 170 kHz ± 4 % |
| Bande passante | 10 kHz |
| Sensibilité globale | ≥ -20 dB |
| Conditions de mesure de sensibilité | 10 Vc-c ; 5 cycles ; distance de 40 mm |
| Zone morte | < 10 cm |
| Angle du faisceau longitudinal | 5° ± 1° |
| Angle du faisceau transversal | 10° ± 1° |
| Définition de l’angle du faisceau | Angle total à -3 dB |
| Capacité électrostatique | 1600 pF ± 20 % |
| Impédance parallèle minimale | 300 Ω ± 30 % |
| Tension de fonctionnement maximale | < 300 V |
| Condition d’essai en tension | Rapport cyclique d’impulsion de 2 % |
| Température de fonctionnement | -20 à 70 °C |
| Indice de protection | IP65 |
| Matériau du boîtier | ABS |
| Température ambiante d’essai | 25 °C |
Dimensions
| Élément | Dimension |
|---|---|
| Dimensions frontales du boîtier | 26,5 × 16,5 mm |
| Ouverture acoustique | 20 × 10 mm |
| Forme du boîtier | Rectangulaire |
| Connexion électrique | Deux fils |
Intégration au système
Le BBID-EC est un élément transducteur ultrasonore. L’excitation, le traitement du signal, l’évaluation de position et la commande de correction sont assurés par l’électronique ou le système de contrôle associé. La disposition émetteur-récepteur et les paramètres d’excitation doivent être choisis selon la distance de fonctionnement, l’angle de montage, le sens de déplacement du matériau et la précision de détection requise.
Options de personnalisation
- Fréquence de fonctionnement
- Dimensions du boîtier
- Ouverture acoustique
- Angle du faisceau
- Longueur des fils
- Boîtier et structure de montage
