Produktübersicht

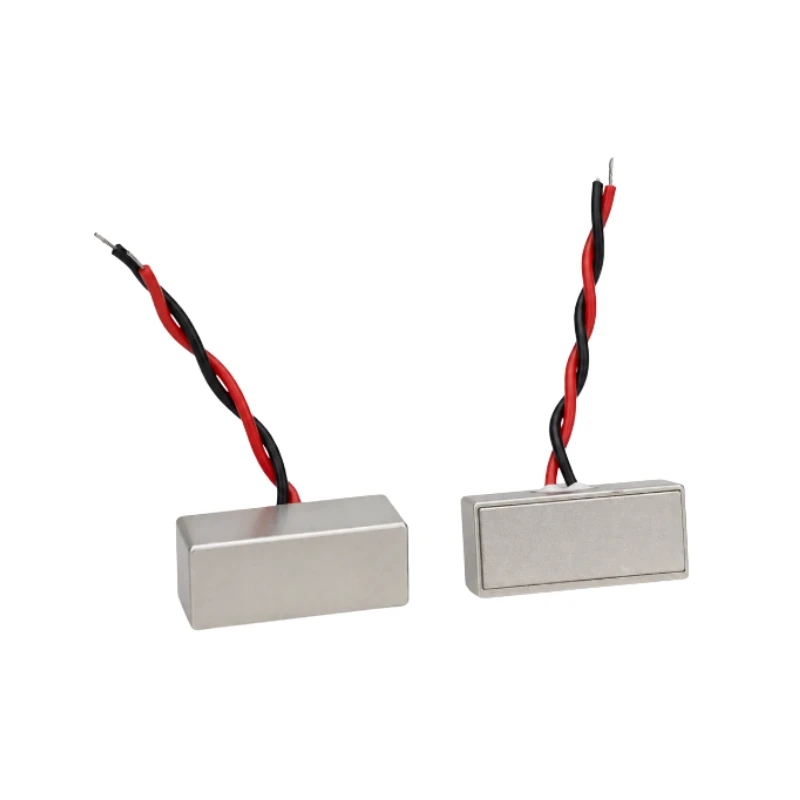

BBID-EC ist ein rechteckiger 170-kHz-Ultraschallwandler für industrielle Korrektur-, Positionsanpassungs- und Ausrichtungssensorsysteme. Seine rechteckige akustische Apertur erzeugt unterschiedliche Strahlwinkel entlang der Längen- und Breitenachse und liefert ein gerichtetes Ultraschallsignal zur Erkennung von Positionsänderungen bewegter Materialien.
Der Wandler kann als Ultraschall-Sende- oder Empfangselement in Steuerungen, Sensormodulen und automatisierten Anlagen arbeiten. Er eignet sich zur Positionsüberwachung und Korrektur von Bögen, Bahnen und anderen bewegten Materialien.
Hauptmerkmale
- 170 kHz Mittenfrequenz
- Rechteckiges Gehäuse und rechteckige akustische Apertur
- Unterschiedliche Strahlwinkel entlang Längen- und Breitenachse
- 5° Vollstrahlwinkel entlang der Längenachse für einen schmalen Strahl
- 10° Vollstrahlwinkel entlang der Breitenachse
- 10 kHz Bandbreite
- ABS-Gehäuse
- IP65-Schutz
- -20 bis 70°C Betriebstemperatur
- Drahtanschluss für Systemintegration
Typische Anwendungen
- Industrielle Korrektursysteme
- Positionsanpassung bewegter Materialien
- Kantenüberwachung für Bögen und Bahnen
- Ausrichtungssensorik in automatisierten Anlagen
- Gerichtete Ultraschallübertragung und -empfang
- OEM-Ultraschall-Sensormodule
Strahlcharakteristik
Die rechteckige akustische Apertur verleiht dem BBID-EC unterschiedliche Richtwirkung in den beiden Hauptachsen:
- Vollstrahlwinkel entlang der Längenachse: 5° ± 1°
- Vollstrahlwinkel entlang der Breitenachse: 10° ± 1°
Der schmale Strahl unterstützt gerichtete Positionssensorik in Korrektur- und Ausrichtungssystemen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Arbeitsfrequenz | 170 kHz ± 4% |
| Bandbreite | 10 kHz |
| Gesamtempfindlichkeit | ≥ -20 dB |
| Prüfbedingungen für Empfindlichkeit | 10 Vp-p; 5 Zyklen; 40 mm Abstand |
| Blindzone | < 10 cm |
| Strahlwinkel Längenachse | 5° ± 1° |
| Strahlwinkel Breitenachse | 10° ± 1° |
| Definition des Strahlwinkels | -3 dB Vollwinkel |
| Elektrostatische Kapazität | 1600 pF ± 20% |
| Minimaler Parallelwiderstand | 300 Ω ± 30% |
| Maximale Betriebsspannung | < 300 V |
| Spannungsprüfbedingung | 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Schutzart | IP65 |
| Gehäusematerial | ABS |
| Prüfumgebungstemperatur | 25°C |
Abmessungen
| Element | Abmessung |
|---|---|
| Frontgehäusegröße | 26,5 × 16,5 mm |
| Akustische Apertur | 20 × 10 mm |
| Gehäuseform | Rechteckig |
| Elektrischer Anschluss | Zwei Drahtleitungen |
Systemintegration
BBID-EC ist ein Ultraschallwandlerelement. Ansteuerung, Signalverarbeitung, Positionsbewertung und Korrektursteuerung werden durch die zugehörige Elektronik oder das Steuerungssystem bereitgestellt. Sender-Empfänger-Anordnung und Ansteuerparameter sollten anhand von Arbeitsabstand, Montagewinkel, Bewegungsrichtung des Materials und erforderlicher Erkennungsgenauigkeit ausgewählt werden.
Anpassungsoptionen
- Arbeitsfrequenz
- Gehäuseabmessungen
- Akustische Apertur
- Strahlwinkel
- Leitungslänge
- Gehäuse- und Montagestruktur
