Descripción del producto

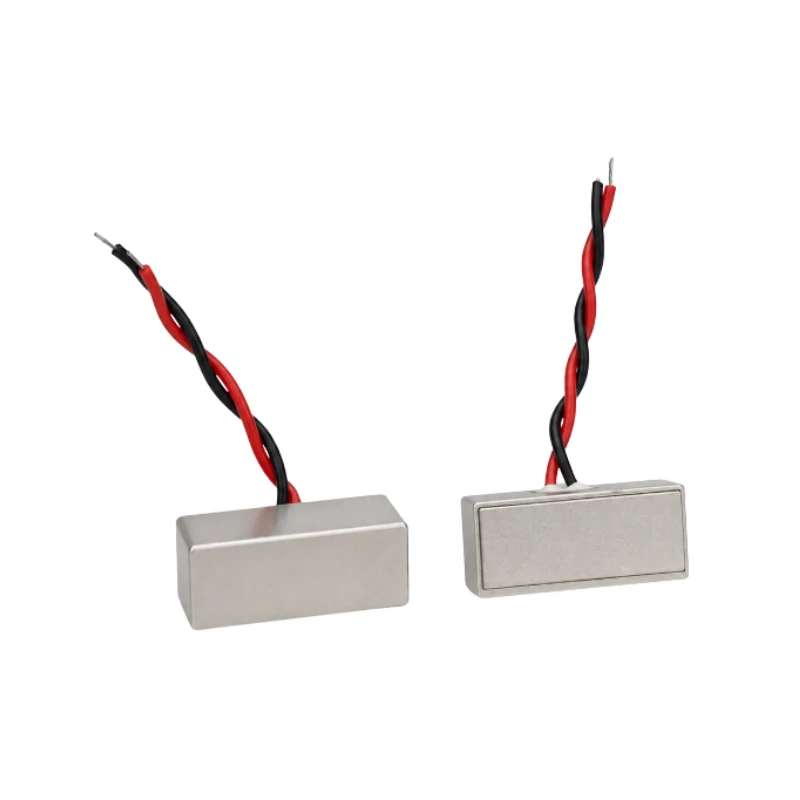

BBID-EC es un transductor ultrasónico rectangular de 170 kHz para sistemas industriales de corrección, ajuste de posición y sensado de alineación. Su apertura acústica rectangular genera distintos ángulos de haz en los ejes de longitud y anchura, proporcionando una señal ultrasónica direccional para detectar cambios de posición en materiales en movimiento.
El transductor puede funcionar como elemento ultrasónico transmisor o receptor en controladores, módulos de sensado y equipos automatizados. Es adecuado para monitorización y corrección de posición en hojas, bandas y otros materiales en movimiento.
Características principales
- Frecuencia central de 170 kHz
- Carcasa y apertura acústica rectangulares
- Ángulos de haz diferentes en los ejes de longitud y anchura
- Ángulo de haz completo de 5° en el eje longitudinal para un haz estrecho
- Ángulo de haz completo de 10° en el eje de anchura
- Ancho de banda de 10 kHz
- Carcasa ABS
- Protección IP65
- Temperatura de trabajo de -20 a 70°C
- Conexión por cables para integración en sistemas
Aplicaciones típicas
- Sistemas industriales de corrección
- Ajuste de posición de materiales en movimiento
- Monitorización de borde en hojas y bandas
- Sensado de alineación en equipos automatizados
- Transmisión y recepción ultrasónica direccional
- Módulos OEM de sensado ultrasónico
Características del haz
La apertura acústica rectangular proporciona al BBID-EC distinta directividad en los dos ejes principales:
- Ángulo de haz completo en el eje longitudinal: 5° ± 1°
- Ángulo de haz completo en el eje de anchura: 10° ± 1°
El haz estrecho ayuda al sensado direccional de posición en sistemas de corrección y alineación.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Frecuencia central de trabajo | 170 kHz ± 4% |
| Ancho de banda | 10 kHz |
| Sensibilidad total | ≥ -20 dB |
| Condiciones de prueba de sensibilidad | 10 Vp-p; 5 ciclos; distancia de 40 mm |
| Zona ciega | < 10 cm |
| Ángulo de haz del eje longitudinal | 5° ± 1° |
| Ángulo de haz del eje de anchura | 10° ± 1° |
| Definición de ángulo de haz | Ángulo completo a -3 dB |
| Capacitancia electrostática | 1600 pF ± 20% |
| Impedancia paralela mínima | 300 Ω ± 30% |
| Tensión máxima de trabajo | < 300 V |
| Condición de prueba de tensión | Ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 70°C |
| Grado de protección | IP65 |
| Material de la carcasa | ABS |
| Temperatura ambiente de prueba | 25°C |
Dimensiones
| Elemento | Dimensión |
|---|---|
| Tamaño frontal de la carcasa | 26,5 × 16,5 mm |
| Apertura acústica | 20 × 10 mm |
| Forma de la carcasa | Rectangular |
| Conexión eléctrica | Dos cables |
Integración del sistema
BBID-EC es un elemento transductor ultrasónico. La excitación, el procesamiento de señal, la evaluación de posición y el control de corrección dependen de la electrónica o el sistema de control asociado. La disposición transmisor-receptor y los parámetros de excitación deben seleccionarse según la distancia de trabajo, el ángulo de montaje, la dirección de desplazamiento del material y la precisión de detección requerida.
Opciones de personalización
- Frecuencia de trabajo
- Dimensiones de la carcasa
- Apertura acústica
- Ángulo de haz
- Longitud de cables
- Carcasa y estructura de montaje
