用于片材输送的超声波单双张监测

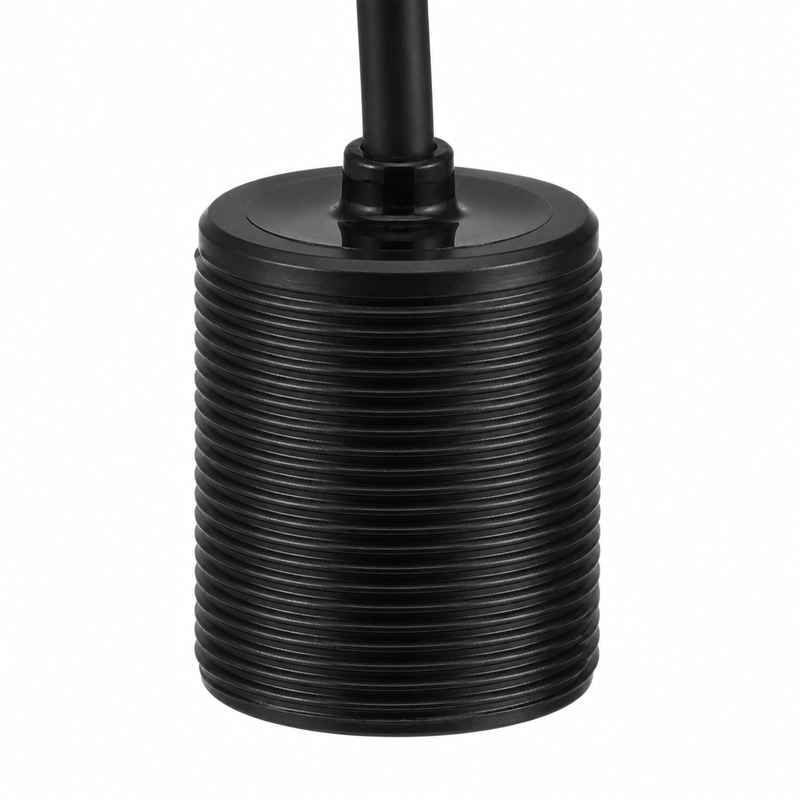

BBID-DSS-B 是一款 125 kHz 超声波单双张检测换能器。资料明确列出的应用包括印刷与包装设备、纸张送料系统、金属或塑料薄片检测，以及自动化重张检测。
本款参考量程为 0.12～2 m，-3 dB 半功率角为 13.5° ±10%。这些参数可用于规划换能器在片材输送机构中的检测位置和声程。
BBID-DSS-B 技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBID-DSS-B |
| 中心频率 | 125 kHz ±5% |
| 建议量程 | 0.12～2 m |
| 最小阻抗 | 600 Ω ±20% |
| 电容量 | 560 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <1200 Vpp |
| 工作温度 | -40～+80°C |
| 工作压力 | ≤3 kgf 或 0.3 MPa |
| 半功率角 | 13.5° ±10%（-3 dB） |
| 安装螺纹 | M18 × 1.5 |
| 防护等级 | IP68 |
| 重量 | 23 g ±5%（线长 1 m） |
检测布局与电气匹配
集成时，应根据实际纸张、金属或塑料薄片确定声程、目标位置和可用安装空间。驱动与接收电路需要匹配 600 Ω 最小阻抗、1 kHz 下 560 pF 电容量，并将峰值电压控制在 1200 Vpp 以下。
本款采用 M18 × 1.5 安装螺纹，工作温度为 -40～+80°C，可承受不高于 3 kgf 或 0.3 MPa 的压力，防护等级为 IP68。23 g ±5% 的重量指标对应 1 m 线缆。
可选声学配置
| 中心频率 | 建议量程 | -3 dB 半功率角 | 安装方式 |
|---|---|---|---|
| 125 kHz ±5% | 0.12～2 m | 13.5° ±10% | M18 × 1.5 螺纹 |
| 200 kHz ±5% | 0.10～1.5 m | 8° ±10% | M18 × 1.5 螺纹 |
| 200 kHz ±5% | 0.15～1.5 m | 3.8° ±10% | 详见结构图纸 |
BBID-DSS-B 的主要技术参数对应 125 kHz 配置。源资料在型号中保留了“-B”，但未将该后缀定义为单独的性能或结构特征。
