Control ultrasónico de hojas simples y dobles

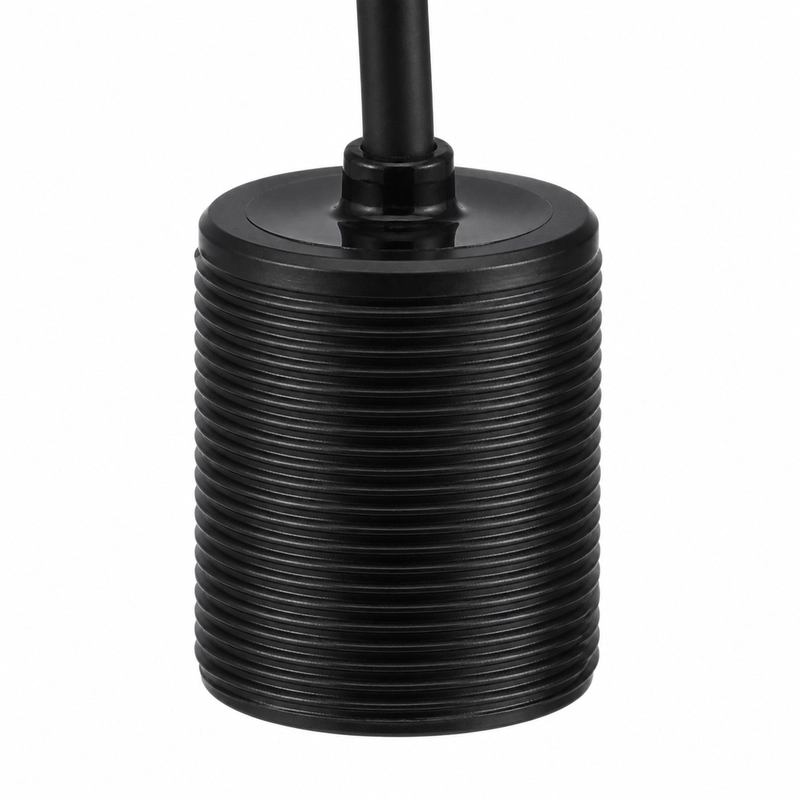

El BBID-DSS-B es un transductor ultrasónico de 125 kHz para detectar hojas simples y dobles. Entre sus aplicaciones documentadas se encuentran los equipos de impresión y embalaje, los sistemas de alimentación de papel, la inspección de láminas metálicas o plásticas y la detección automática de alimentación doble.
Su alcance orientativo es de 0,12 a 2 m y el ángulo de media potencia a -3 dB es de 13,5° ±10 %. Estos datos permiten planificar la posición de detección y el trayecto acústico en el mecanismo de manipulación.
Especificaciones técnicas del BBID-DSS-B
| Parámetro | Especificación |
|---|---|
| Modelo | BBID-DSS-B |
| Frecuencia central | 125 kHz ±5 % |
| Alcance recomendado | De 0,12 a 2 m |
| Impedancia mínima | 600 Ω ±20 % |
| Capacitancia | 560 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1200 Vpp |
| Temperatura de funcionamiento | De -40 a +80 °C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ángulo de media potencia | 13,5° ±10 % a -3 dB |
| Rosca de montaje | M18 × 1,5 |
| Grado de protección | IP68 |
| Peso | 23 g ±5 % con cable de 1 m |
Disposición de detección y adaptación eléctrica
La integración debe definir el trayecto acústico, la posición del material y el espacio de montaje disponible para la hoja de papel, metal o plástico que se vaya a inspeccionar. La electrónica de emisión y recepción debe admitir una impedancia mínima de 600 Ω, una capacitancia de 560 pF a 1 kHz y una tensión de pico inferior a 1200 Vpp.
El transductor utiliza una rosca M18 × 1,5 y está especificado de -40 a +80 °C, hasta 3 kgf o 0,3 MPa, con protección IP68. El peso indicado de 23 g ±5 % corresponde a un cable de 1 m.
Configuraciones acústicas disponibles
| Frecuencia central | Alcance recomendado | Ángulo de media potencia a -3 dB | Montaje |
|---|---|---|---|
| 125 kHz ±5 % | De 0,12 a 2 m | 13,5° ±10 % | Rosca M18 × 1,5 |
| 200 kHz ±5 % | De 0,10 a 1,5 m | 8° ±10 % | Rosca M18 × 1,5 |
| 200 kHz ±5 % | De 0,15 a 1,5 m | 3,8° ±10 % | Consultar el plano dimensional |
La especificación principal del BBID-DSS-B corresponde a la configuración de 125 kHz. La fuente conserva «-B» en el modelo, pero no define el sufijo como una característica independiente de rendimiento o construcción.
